70x70规格温度调节器嵌入式外壳结构

　　这款70x70规格的嵌入式温度调节器外壳，是工业温控仪表领域应用极广的标准安装结构件，主要适配各类盘装式温度调节仪表，常见应用场景覆盖工业烘箱温控、冷链设备控温、工业模温机参数调节、暖通空调系统温度管控、小型实验设备温度闭环控制等场景，这类嵌入式安装的仪表外壳，是工业现场盘装类仪表的核心结构载体，既要承担内部电路板、显示模块、接线端子的防护作用，也要满足现场快速安装、操作便捷、长期运行抗干扰的实际需求。

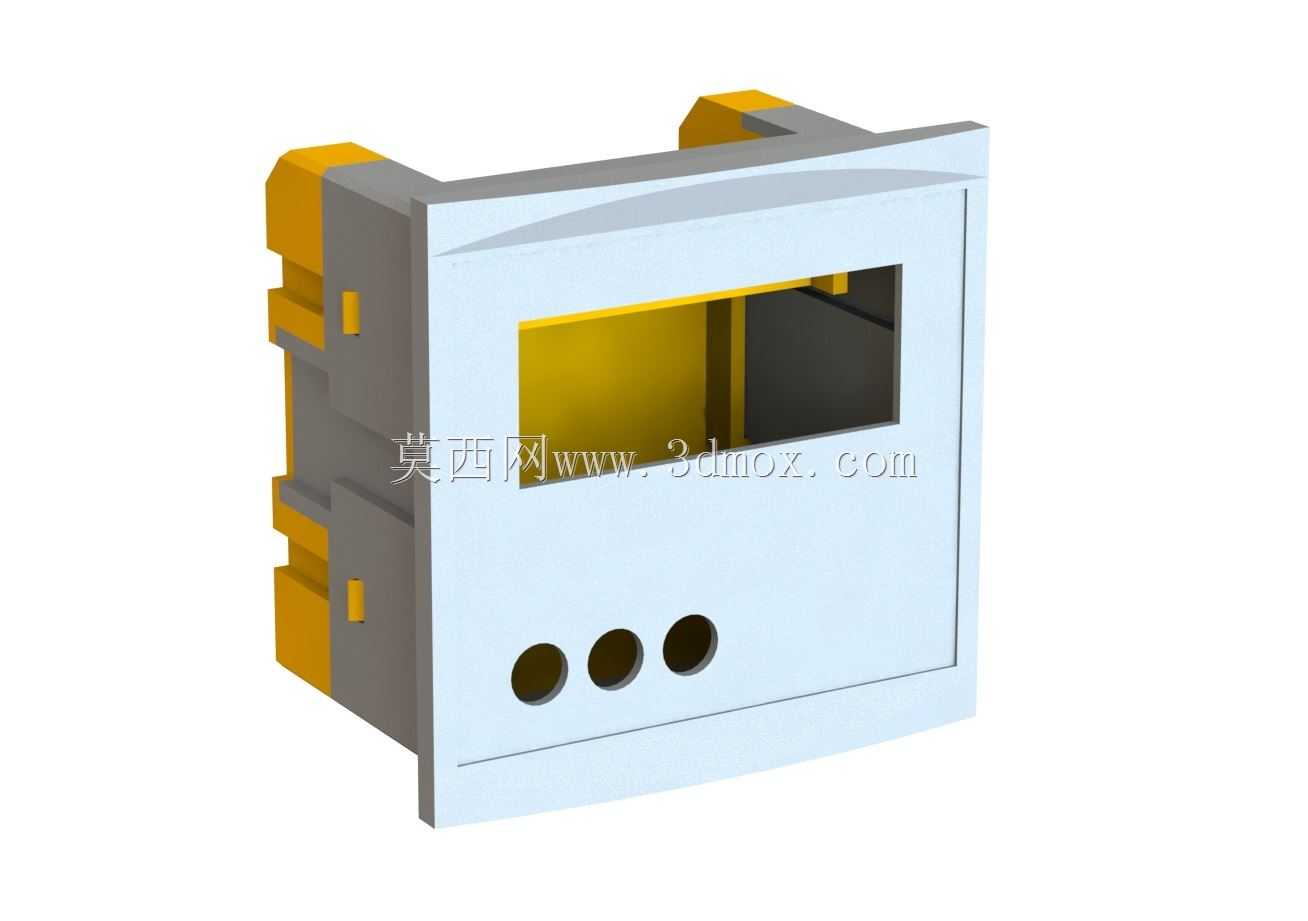

　　从实际使用的功能特性来看，这款外壳采用前装式卡扣固定结构，两侧的弹性卡扣结构是设计的核心细节，安装时无需额外螺丝固定，只需将壳体从面板正面推入开好对应尺寸安装孔的设备柜体面板，两侧卡扣会自动卡在面板背面，实现快速免工具安装，拆卸时只需按压两侧卡扣即可将壳体从正面抽出，大幅降低现场仪表维护、更换的操作难度，适合工业现场批量安装、快速运维的作业需求。正面的矩形开窗区域，是专门适配数码管显示模块或者小型液晶显示屏的安装位，窗口边缘做了内凹止口设计，显示面板安装后可以和外壳正面齐平，既避免显示模块突出受磕碰，也能减少现场粉尘、水汽从显示缝隙进入壳体内部的概率。下方三个等距排布的圆形开孔，是为操作按键预留的安装位，三个按键通常对应参数设置、数值上调、数值下调三个基础操作功能，开孔边缘做了微小的倒角处理，避免按键按压时卡滞，同时也能让按键帽和壳体表面的配合间隙更均匀，提升操作手感。

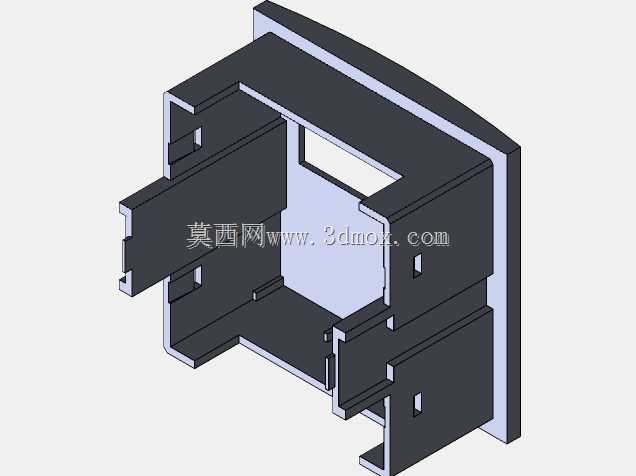

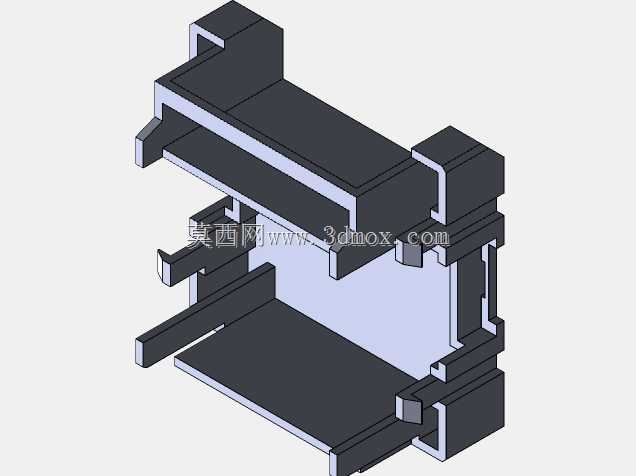

　　从设计思路层面拆解，这款外壳采用前后分体式装配结构，前壳为浅蓝灰色操作面，后壳为深灰色安装基座，两侧黄色的卡扣结构采用和壳体主体不同的弹性改性塑料材质，兼顾壳体本身的结构强度和卡扣部位的反复拆装弹性，避免多次拆装后卡扣断裂失效。壳体内部做了多道纵横交错的加强筋结构，既可以提升壳体整体的抗形变能力，避免安装时卡扣受力导致前壳变形挤压内部电路板，也能作为内部电路板、接线端子的安装定位柱，电路板可以直接通过螺丝固定在内部的定位柱上，不需要额外增加安装支架，减少装配零件数量，降低整体装配成本。壳体后侧的开口结构是为接线端子预留的走线空间，接线完成后可以搭配对应的后盖板封闭，既可以保护内部接线不受外力拉扯，也能满足工业现场的基础防护等级要求，避免金属碎屑、粉尘落入壳体内部造成电路短路。

　　关于外形尺寸与安装边界，这款外壳的正面安装面尺寸为标准70mm×70mm，对应的柜体面板开孔尺寸通常为68mm×68mm，安装适配的面板厚度范围在1mm到4mm之间，可覆盖绝大多数工业控制柜、设备操作面板的板材厚度需求。壳体嵌入柜体内部的深度控制在合理范围，不会因为壳体过深占用柜内过多布线空间，也不会因为深度不足导致内部电路板、接线端子无法完整容纳。前壳正面的操作区域做了微弧面过渡处理，相比纯平面的外壳，微弧面设计可以减少现场光线直射产生的反光，让操作人员在不同角度都能清晰看清显示数值，同时弧面过渡也能避免外壳边角过于尖锐，安装操作时划伤作业人员。两侧的卡扣在安装到位后会和面板背面紧密贴合，不会出现壳体松动、前后窜动的问题，即使设备运行过程中有轻微振动，也能保证仪表安装稳固，不会出现接触不良的问题。

　　在实际工程选型应用中，这类标准尺寸的温控器外壳具备很强的通用性，同尺寸下可以适配不同功能的温控电路板，不管是简单的开关量温控板，还是带PID调节、通讯功能的智能温控板，只要按照壳体内部的安装定位尺寸设计电路板，都可以直接适配这款外壳，不需要重新开模制作壳体，大幅缩短温控仪表的开发周期，降低开模成本。外壳的材质选用通常满足工业现场的耐温要求，可在-10℃到60℃的环境温度下长期使用，不会出现材质脆化、变形的问题，表面做了哑光磨砂处理，不容易残留指纹、油污，日常清洁维护也更方便。
