卧式100立方化油器液体储存罐结构

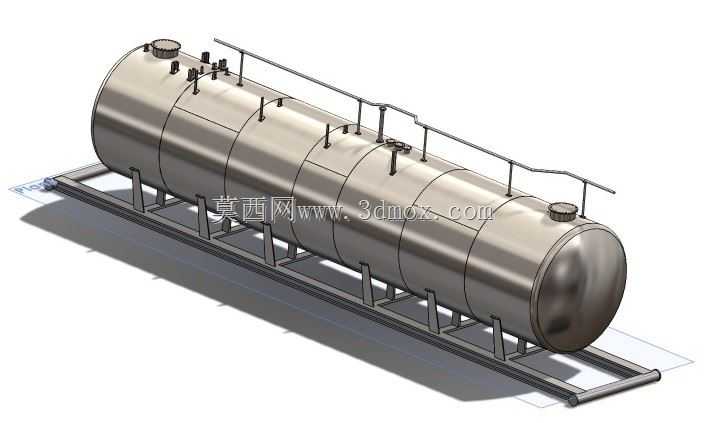

　　在燃油仓储、中小型油料中转站点的现场布设场景里，卧式储液罐的选型一直是兼顾场地利用率与运维便捷性的核心环节，这款直径3米、额定容积100立方米的卧式化油器液体储存罐，正是针对汽油类轻质燃油的地面存储需求完成的结构设计。从实际落地的安装边界来看，罐体采用卧式鞍座支撑结构，整体依托一体化焊接的型钢底架承载，底架的横向支撑梁间距经过载荷校核，既避免满液状态下罐体局部应力集中引发的筒体变形，也预留了现场地脚螺栓固定的安装孔位，不需要额外浇筑复杂的混凝土支撑墩，适配平整硬化的工业场地直接布设，大幅压缩现场安装的施工周期。

　　设计阶段首先围绕轻质燃油的存储特性做了针对性的结构优化，筒体采用多节等径金属卷筒组焊成型，每段筒节的环缝位置都设置了内部加强圈，抵消罐内液体静压力与环境温度变化带来的筒体胀缩应力，避免长期使用后出现焊缝渗漏的问题。罐体顶部沿轴向布设的操作平台带一体化安全护栏，巡检人员可以直接通过平台抵达各个功能接口位置，不需要额外搭设临时检修梯架；顶部设置的两个主入孔，分别对应罐内不同舱段的检修需求，日常清罐、内部构件检查时可以实现分区通风，降低受限空间作业的安全风险。顶部排布的多个工艺接管，分别对应进液、出液、呼吸阀、液位检测、温度监测的功能需求，接管的法兰密封面采用突面结构，适配燃油管路常用的耐油密封垫片，不需要额外加工特殊密封结构就能完成管路对接。

　　从功能特性来看，这款储罐针对汽油类易挥发、易燃易爆的存储特性做了结构适配，罐体两端的椭圆形封头采用旋压成型工艺，相比平板封头受力状态更均匀，能够承受罐内少量挥发气形成的微正压，不需要额外增设承压补强结构就能满足常压存储的安全要求。底架的鞍座位置设置了橡胶减震垫，既可以抵消现场车辆通行、设备运行带来的振动传导，避免罐体焊缝长期受交变应力出现疲劳损伤，也能适应场地基础的微小不均匀沉降，防止罐体受力不均引发的结构变形。罐体外部的金属表面预留了防腐涂层与防静电接地的连接位点，现场安装完成后可以直接对接厂区的防静电接地网，消除燃油输送过程中静电积聚的安全隐患。

　　在实际应用场景中，这类储罐除了用于成品汽油的中转存储，也可以适配其他同物性的轻质液态燃料存储，比如小型燃油配送站的站内缓存、工矿企业内部的燃油自用存储点、野外作业场地的临时燃油储备点。设计过程中充分考虑了运输边界，整体结构的外形尺寸满足常规公路大件运输的限界要求，不需要在工厂拆解分段运输，运抵现场后只需要完成底架固定、管路对接与接地测试就能投入使用，相比现场焊接制作的储罐，加工精度与焊缝质量更有保障，也减少了现场施工的动火作业风险。

　　从结构细节的处理来看，顶部护栏的高度符合工业操作平台的安全规范，护栏横杆与立杆的间距经过优化，既满足防护要求，也不会遮挡各个工艺接口的操作空间；罐体底部的排污接口设置在筒体最低位置，日常运维时可以完全排空罐底的沉积水与杂质，不需要额外开孔做清扫口。筒体上的各个接管位置都做了补强板焊接，避免开孔位置的应力集中，补强板的尺寸根据接管直径与筒体壁厚匹配计算，既不浪费板材，也能满足强度要求。鞍座与筒体的连接位置采用连续角焊缝，焊缝高度经过载荷计算，能够承受满液状态下罐体的全部重量，同时在鞍座的弧形接触面做了贴合处理，保证筒体与鞍座的接触面积均匀，避免局部压强过大造成筒体局部凹陷。
