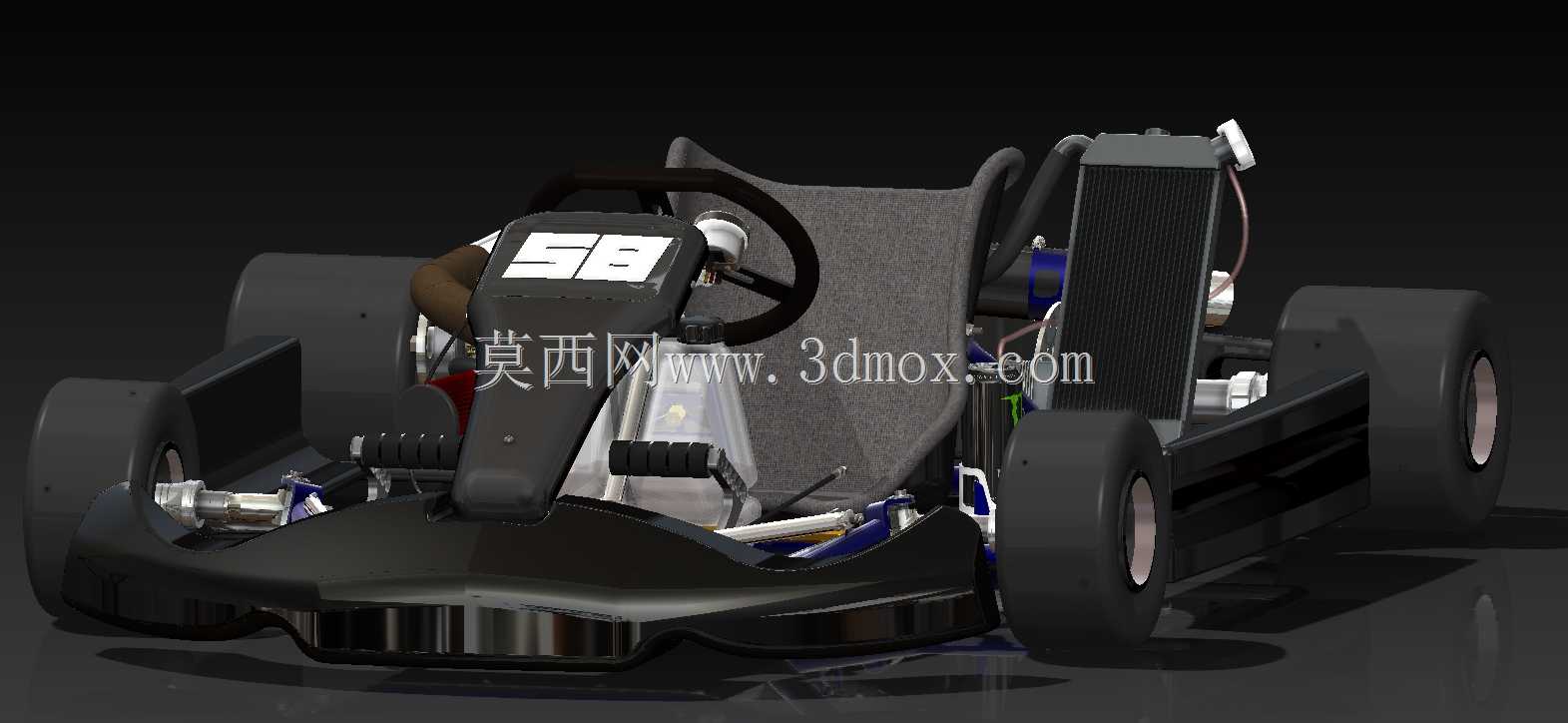

RXK项目ISAT卡丁车整车结构设计

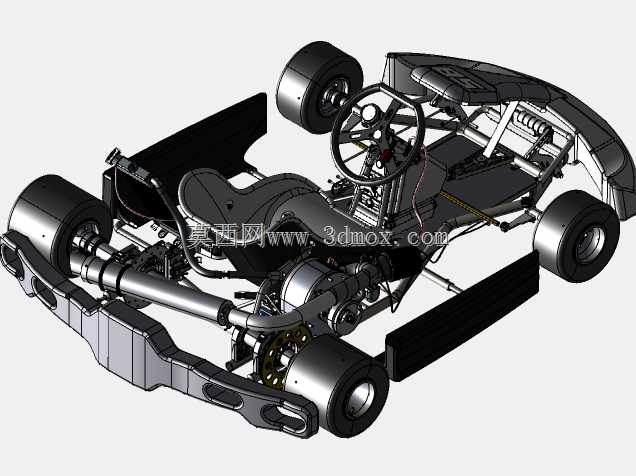

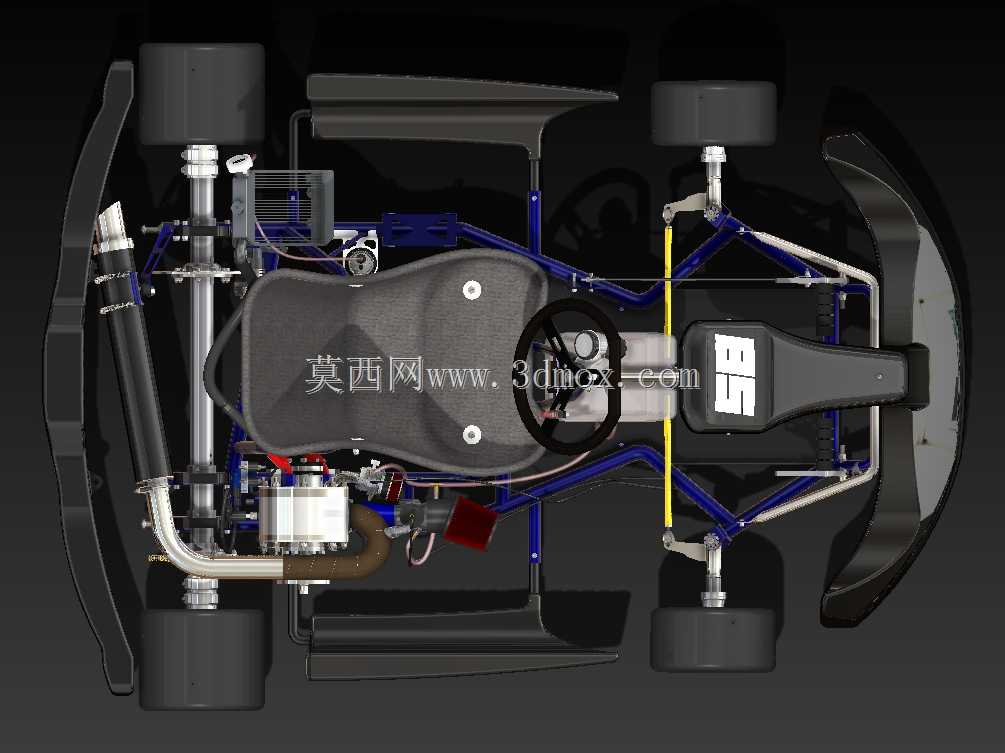

　　这款卡丁车的结构设计围绕场地竞速场景展开，整车布局采用后置后驱的经典卡丁车架构，没有设置传统民用车辆的差速结构，依靠后轴刚性连接传递动力，适配铺装场地内的连续弯道工况，过弯时可通过内侧后轮的轻微滑动实现更小的转弯半径，符合场地卡丁车的操控特性。从结构边界来看，整车轴距控制在适配成人驾驶的合理区间，轮距匹配场地赛道的路肩宽度设计，避免过弯时轮体蹭到赛道边缘防护，整车最低点离地间隙参考场地平整铺装路面的特性设定，既保证过弯时的侧倾支撑性，也不会因为离地间隙过小导致底盘剐蹭赛道接缝。

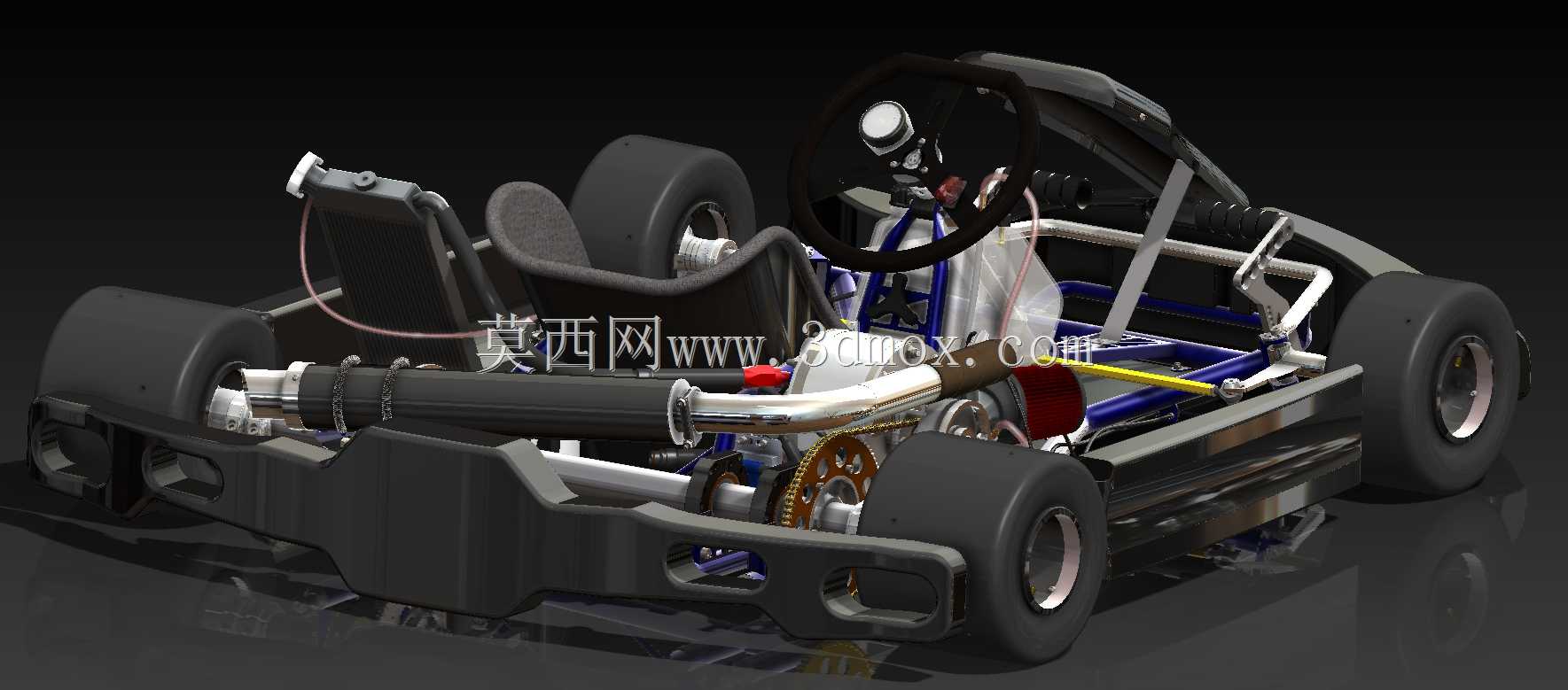

　　动力单元搭载3.3b排量的汽油发动机，安装位置位于座椅后方的后副车架区域，安装点采用四点式橡胶减震衬套连接，能够过滤发动机运转时的高频振动，避免振动直接传递到车架和座椅影响驾驶操控。发动机周边的附件布局经过空间校核，进气系统朝向车架侧方的通风区域，保证高转速工况下的进气效率；排气系统沿车架右侧纵梁布置，走向避开燃油管路和制动管路，同时做了隔热防护设计，避免高温烘烤周边的非金属部件。油门与制动踏板采用地板式安装结构，踏板位置根据成人腿部伸展角度做了人机工程校核，踏板行程与阻尼匹配竞速驾驶的脚感需求，制动总泵安装在踏板支架上方，直接连接前后轮的制动管路，减少制动液的传递路径，提升制动响应速度。

　　转向系统采用齿轮齿条式转向结构，转向比设定偏小，适配卡丁车的快速转向需求，方向盘安装角度做了倾斜设计，匹配驾驶时的手臂握持姿态，转向柱与车架之间设置有缓冲衬套，减少路面颠簸直接传递到方向盘。座椅采用一体式桶型结构，直接固定在车架中部的安装横梁上，没有设置滑动调节机构，保证驾驶时的支撑刚性，座椅的侧翼高度经过优化，过弯时能够给驾驶员躯干提供足够的侧向支撑，座椅表面的造型贴合人体背部与臀部的曲线，长时间驾驶也不会产生明显的局部压迫。

　　车架部分采用钢管桁架式焊接结构，主纵梁使用高强度钢管弯折成型，横梁与纵梁的连接节点做了加强筋焊接处理，保证整车的扭转刚度，在高速过弯和颠簸路面行驶时不会出现明显的车架形变。前后防撞结构采用外露式钢管保险杠，前保险杠突出前轮一定距离，发生碰撞时能够首先吸收冲击能量，避免直接撞击前轮和转向机构；后保险杠突出发动机后端，保护动力单元不受追尾碰撞的损伤。前轮的转向节采用一体式锻造结构，连接悬挂摆臂与转向拉杆，悬挂系统没有设置减震阻尼结构，依靠车架钢管的自身形变和轮胎的弹性过滤路面振动，这种设计能够最大化传递路感，符合竞速卡丁车的操控需求。

　　制动系统采用前后盘式制动结构，制动盘固定在轮轴上，制动卡钳安装在桥码位置，制动管路沿车架内侧布置，避开外部碰撞易接触的区域，制动液储液壶安装在驾驶舱侧方的易观察位置，方便日常检查液位。燃油箱安装在发动机侧方的车架位置，加油口朝向车身外侧，方便快速加注燃油，油箱的固定绑带采用快拆结构，维护时可以快速拆卸油箱。整车的线束布局沿车架纵梁走线，采用波纹管做防护，所有接插件都做了防水处理，适配户外场地驾驶时的雨天工况，线束固定点间隔均匀，避免行驶过程中线束晃动产生磨损。

　　在设计过程中，所有部件的安装位置都经过了运动干涉校核，转向轮在最大转角位置不会与车架、制动管路发生剐蹭，悬架跳动过程中传动半轴的角度始终在万向节的允许工作范围内，发动机运转时的振动位移不会与周边部件产生碰撞。各个维护点的位置都预留了足够的操作空间，更换火花塞、机油滤芯、制动片等易损件时不需要大范围拆解周边结构，日常赛事运维的效率能够得到保障。轮胎采用场地竞速专用的热熔胎配方，轮圈为轻量化铝合金材质，在保证强度的前提下降低了簧下质量，提升整车的加速和制动响应。
