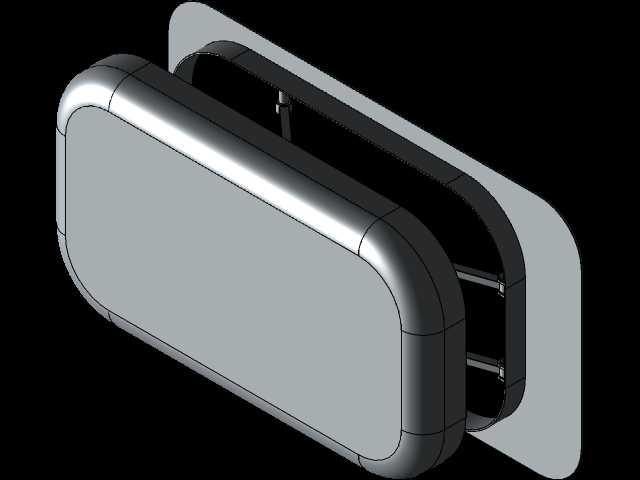

剪式支撑结构汽车折叠天窗设计方案

　　在乘用车车顶功能部件的开发流程中，折叠式天窗的结构设计始终需要兼顾密封可靠性、运动平顺性与车内空间利用率，这套剪式支撑结构的折叠天窗方案，正是针对传统外滑式天窗风阻大、内藏式天窗占用头部空间的痛点做的定向优化。日常使用场景里，这类天窗主要承担高速行驶时的负压通风、停车状态下的快速换气、驾乘时的采光拓展功能，相比整块玻璃的固定式天窗，折叠结构可以实现更大的开启面积，同时不需要在车顶内饰层预留整块玻璃的收纳空间，对A0级、A级这类车顶纵向尺寸有限的车型适配性更强。

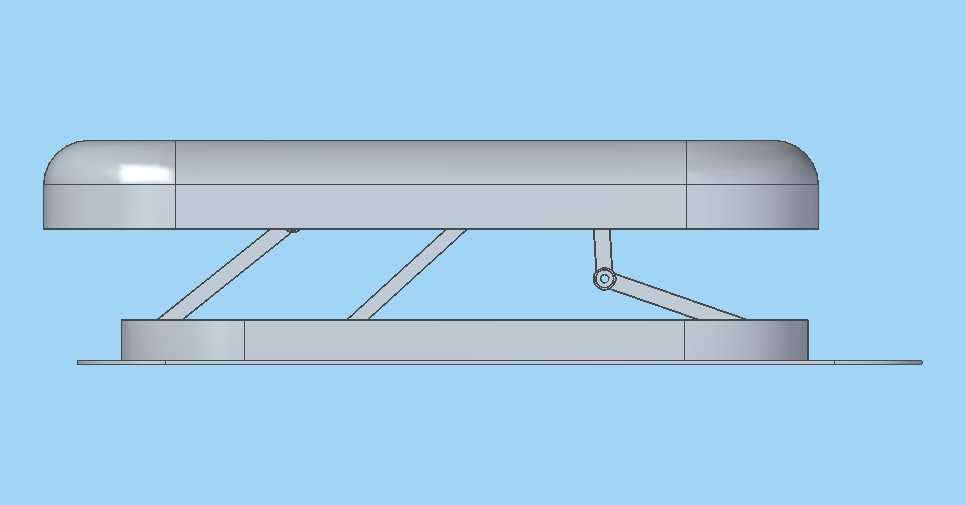

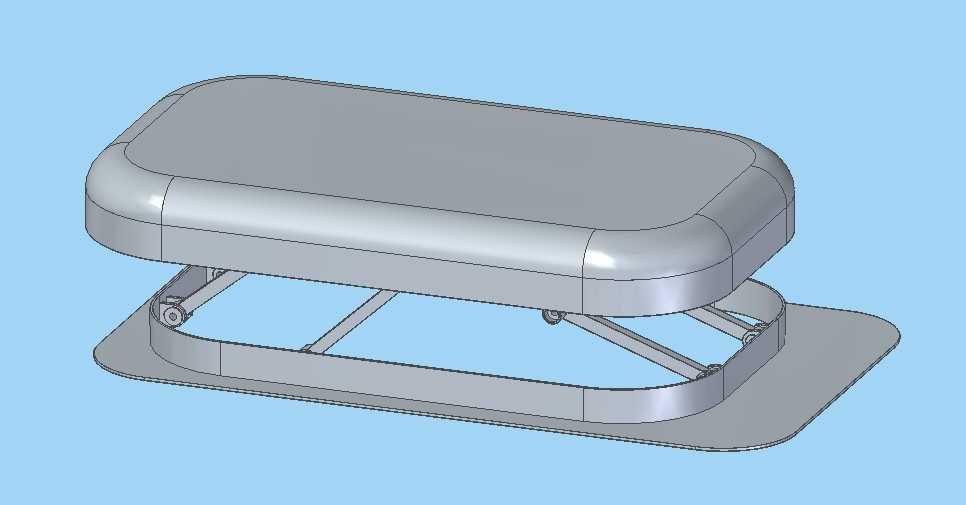

　　从功能实现逻辑来看，这套结构没有采用常见的单臂滑轨驱动方案，而是选用了两组对称布置的剪式连杆作为主要支撑构件，每侧剪臂通过中间铰接点实现力的传导，靠近车顶固定基座的一端设置有旋转铰接座，连接天窗活动面板的一端则通过滑动副与面板底部的导向槽配合，整个开合过程中，活动面板会沿着预设轨迹先小幅抬升脱离车顶密封胶条，再向后折叠收折，不会出现传统天窗滑动时胶条与玻璃干磨产生异响的问题。密封结构的设计上，活动面板的周圈布置有整圈的三元乙丙发泡胶条，关闭状态下胶条压缩量控制在3到4毫米区间，既可以保证高速行驶时的风噪隔绝能力，也能避免暴雨天气下的渗水问题，胶条的安装槽直接集成在活动面板的冲压翻边上，不需要额外增加粘接工序，装配效率更高。

　　设计阶段的尺寸校核需要重点关注安装边界与运动干涉问题，这套天窗的固定基座适配常规乘用车车顶的标准安装开口，横向安装宽度控制在1200毫米以内，纵向闭合状态下的总长度为850毫米，完全开启后活动面板折叠收折在基座后部，占用的纵向收纳尺寸仅为闭合长度的三分之一，不会侵入后排乘客的头部空间区域。运动轨迹校核时，需要反复验证剪臂在最大开启角度、半开位置、全闭锁止三个关键位置的间隙，确保剪臂运动过程中与车顶钣金、内饰顶棚、排水槽的最小间隙不小于8毫米，避免车辆行驶过程中因钣金振动产生结构碰撞异响。驱动端的设计预留了电动摇臂的安装接口，既可以适配手动摇柄驱动的低配车型配置，也可以加装直流减速电机实现一键开合、雨量感应自动关闭的电控功能，接口的安装尺寸符合主流车载天窗电机的通用安装规范，不需要重新开发适配支架。

　　结构强度层面，剪式支撑臂采用6061铝合金挤压成型后做阳极氧化处理，材料厚度控制在2.5毫米，在保证支撑刚度的前提下尽可能降低构件重量，单组支撑臂的静态承重可以达到150牛，完全可以承受车辆高速行驶时的风压载荷，以及天窗玻璃面板自身的重量，不会出现长时间使用后支撑臂下塌导致密封失效的问题。排水结构的设计集成在固定基座的周圈，四个角点设置有导流孔，通过预埋的排水管将渗入胶条缝隙的雨水引导至车外A柱、C柱的排水通道，避免积水渗漏到车内顶棚。这套折叠天窗的结构方案还可以拓展适配旅居车、工程作业车辆的车顶通风口，只需要调整固定基座的安装尺寸与支撑臂的开合角度，就可以满足不同车型的定制化需求，相比同规格的传统滑轨式天窗，整体结构零件数量减少了22%，后期维护时只需要定期在铰接点涂抹润滑脂，不需要频繁清理滑轨内的积尘杂物，长期使用的维护成本更低。
