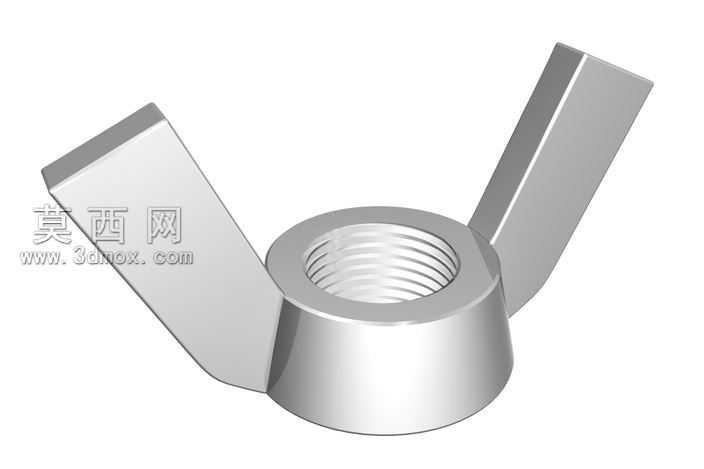

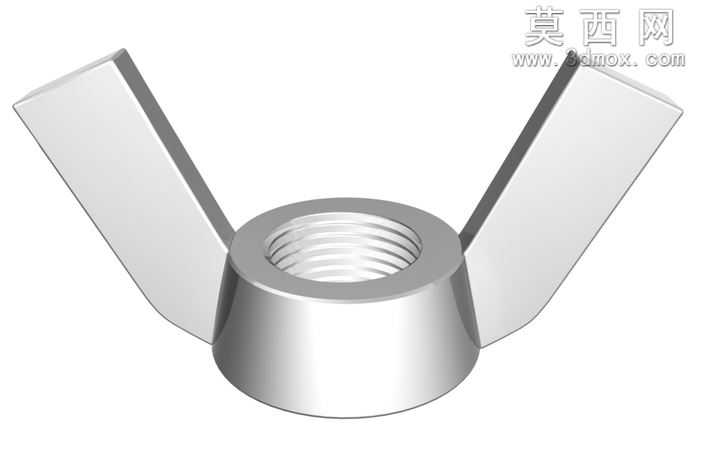

M10规格翼形蝶形手拧螺母结构设计

本次建模的M10翼形螺母，是针对无需工具即可手动拧紧的紧固件使用场景完成的三维结构设计，建模过程中严格遵循公制螺纹的标准参数，首先确定M10粗牙螺纹的公称直径、螺距、牙型角等核心参数，通过螺旋扫描特征完成内螺纹的精准建模，保证螺纹牙型的轮廓精度，避免后续装配中出现滑牙、咬合不畅的问题。主体基座部分采用圆台形结构设计，上端面与翼形把手平滑过渡，下端面为平整的承压面，保证拧紧时与被连接件表面能够均匀贴合，不会出现压痕或者受力偏移的问题。两侧的翼形把手是该零件的核心操作结构，建模时采用对称拉伸结合圆角过渡的方式构建，把手的宽度、厚度以及向外延伸的角度都经过人机工程学考量，既保证手指拧动时有足够的施力空间，不会因为结构过薄导致硌手，也避免尺寸过大造成不必要的材料浪费与空间占用。材质渲染阶段采用常用的镀锌碳钢材质参数，调整金属材质的反射率、粗糙度与环境光影，还原金属零件的哑光金属质感，同时对棱边位置添加微小的圆角特征，既符合实际五金零件的去毛刺加工工艺，也避免渲染时出现尖锐棱边的光影失真问题。整体建模过程采用参数化设计思路，所有尺寸都关联到全局参数表，后续如果需要调整为其他螺纹规格的翼形螺母，只需要修改对应参数即可快速生成新的模型，无需重新绘制特征。结构上重点保证翼形把手与螺母基座的连接强度，过渡位置采用大圆角平滑衔接，避免应力集中导致手动拧紧时把手断裂的问题，内螺纹的收尾段也做了退刀结构的还原，完全匹配实际机械加工的工艺特征，模型可直接用于装配验证、工装设计以及3D打印手板验证等场景。
