家庭影院用JVC投影设备结构建模

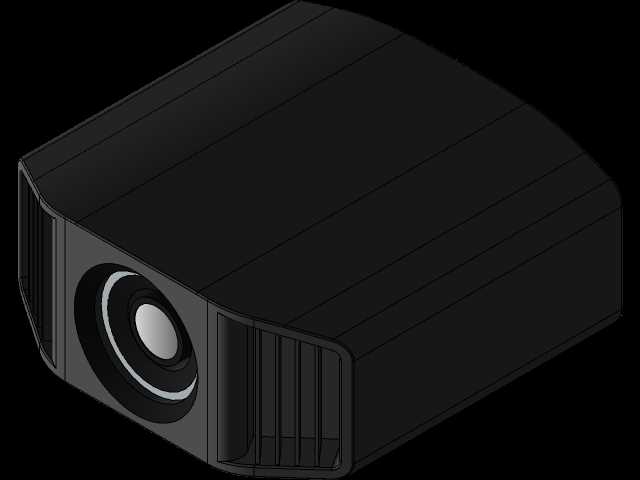

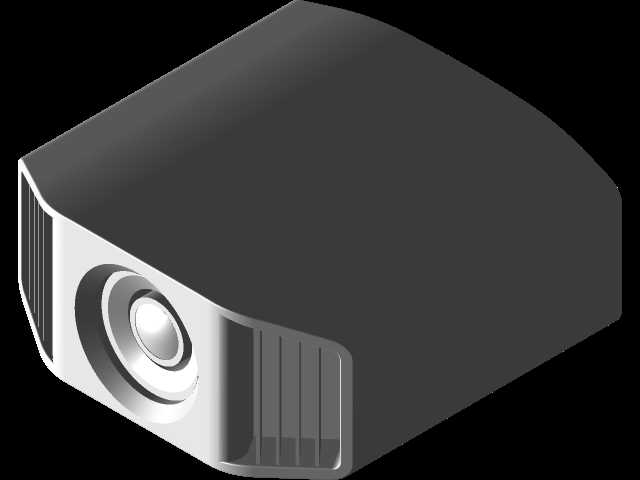

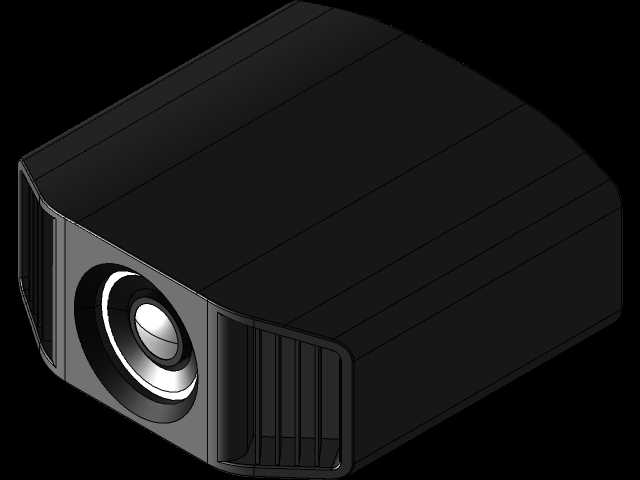

　　做家庭影院前期布局规划时，很多人容易忽略投影设备的实际占位尺寸，导致后期吊装或者台面放置时出现走线空间不足、投影距离偏差、散热预留不够的问题，这个模型就是针对这类前期规划需求搭建的，完全还原设备的实际外轮廓与接口区域位置，能直接导入布局场景中做空间校验。从实际使用场景来看，这类家用高端投影设备多用于独立影音室、客厅家庭影院搭建，核心功能是通过内置的光学成像系统将视频信号投射到专用幕布或者白墙之上，相比普通家用投影，该类设备的光输出亮度、色彩还原精度、黑位表现都更适配暗光环境下的观影需求，能覆盖100到150英寸的常规幕布投射尺寸。建模过程中优先还原了设备的外轮廓边界，整体机身采用带圆角的长方体造型，

　　前端镜头区域做了环形凸起的结构设计，镜头周边的调焦环、保护结构都按照实际比例还原，机身侧面的散热格栅区域做了凹凸的条纹结构还原，既保证外观辨识度，也能在布局规划时明确散热区域的预留空间，避免后期安装时遮挡进出风路径。设备的安装边界需要重点关注，台面放置时需要预留至少机身长度1.2倍的纵深空间，除了机身本身的占位，还要给后部的HDMI、电源、控制线接口留出插线的弯折空间，吊装状态下除了底部吊架安装孔位的位置匹配，还要注意机身下垂后的最低点与地面、前排观影人员头部的安全距离，避免出现碰头或者遮挡视线的问题。从结构设计的角度来说，这类消费类影音设备的外壳多采用注塑成型的ABS材质，边角做大圆角过渡一方面是提升外观质感，

　　另一方面也能避免安装搬运过程中的磕碰损伤，前端镜头区域的环形凸起结构除了装饰作用，也能在一定程度上减少环境杂光对镜头成像的干扰，侧面的散热格栅采用竖向条纹设计，顺着内部散热风道的走向布置，能在保证外壳结构强度的前提下最大化通风面积。建模时没有做内部的复杂光路结构拆分，因为对于空间布局规划的使用场景来说，只需要准确的外轮廓、安装点位、接口区域位置就足够支撑方案校验，过度还原内部结构反而会增加模型体量，拖慢布局场景的运行效率。实际做影音室布局时，将该模型导入场景后，可以直接模拟不同安装位置下的投射角度，核对投影距离与幕布尺寸的匹配关系，提前确认设备与周边音响、功放设备的间距，避免后期设备进场后出现空间冲突，也能提前规划电源线、

　　HDMI线的走线路径，减少施工阶段的返工概率。设备的底部支脚结构也做了对应还原，台面放置时支脚的高度会影响机身的水平调节范围，建模时保留了支脚的凸起高度，能更准确地模拟设备放置后的实际高度，核对镜头中心与幕布中心的高度差，提前计算好吊装支架的调节长度或者台面的垫高尺寸。对于结构设计从业者来说，这类消费电子设备的外轮廓建模重点在于曲面过渡的顺滑度，机身顶面的几条浅凹槽装饰条需要和整体曲面保持一致的曲率，不能出现生硬的折角，前端镜头区域的多层环形结构要保证同轴度，还原真实设备的装配精度感，侧面散热槽的深度、宽度比例要符合实际注塑工艺的成型要求，不能出现壁厚不均或者倒扣无法脱模的结构。
