索尼激光家用投影机外观结构三维数模

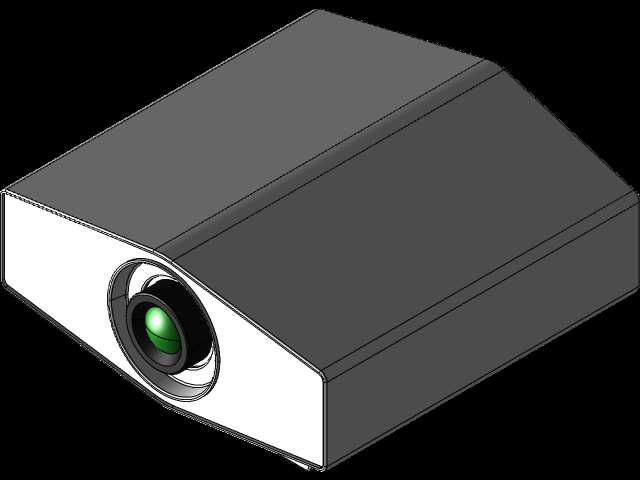

　　本次呈现的是家用激光投影机的外观结构三维数模，建模过程中优先还原了设备在实际影音场景中的安装适配逻辑，首先明确这类设备的核心应用场景覆盖独立家庭影院、客厅影音区、小型商用演示空间三类场景，不同场景下的安装边界存在明显差异：吊装场景需要预留顶部吊架的连接螺孔位置，桌面摆放需要匹配底部防滑脚垫的支撑点位，侧装场景则要校核机身重心偏移量，避免长期使用出现结构形变。

　　从设备实际用途出发，这款机型定位原生4K家庭影院投影，核心功能是通过激光光源投射大尺寸画面，因此建模时重点还原了镜头区域的结构细节：镜头外圈的手动调焦环做了防滑齿纹的结构还原，镜头保护玻璃的安装沉台做了0.3mm的公差预留，避免装配过程中出现玻璃压裂的问题。机身整体采用斜切式顶面设计，并非单纯的外观造型考量，而是兼顾了顶部散热风道的走向——斜切面可以引导热流向机身后侧排出，避免热风直吹观看区域的用户，同时也能减少顶面落灰直接滑落至镜头区域的概率。

　　设计思路上，机身采用前后分段式的材质区分结构，前半段镜头周边区域采用哑光白色ABS材质，减少环境光反射对镜头出光的干扰，后半段机身主体采用深灰色金属磨砂材质，提升整机的结构强度同时辅助散热。建模过程中对机身的安装边界做了精准还原：机身宽度控制在400mm量级，深度控制在320mm量级，高度控制在120mm量级，这个尺寸可以适配绝大多数家用电视柜的预留空间，吊装时的投影距离适配范围覆盖2.5米到6米的常规观影距离，对应投射80寸到150寸的画面尺寸，满足不同户型的安装需求。

　　接口区域全部集中在机身背面，建模时预留了HDMI、USB、网线接口的标准安装沉孔位置，每个接口的间距预留了15mm的操作空间，方便用户插拔线材时不会出现互相干涉的问题。机身底部预留了三个标准M4吊装螺孔，呈三角形排布，既可以适配通用吊架的安装孔位，也可以搭配桌面支架调整投射仰角，螺孔周边做了1.5mm厚度的加强筋结构，避免长期吊装出现螺孔滑丝或者机身变形的问题。

　　散热结构的设计还原也是本次建模的重点，机身两侧预留了隐藏式进风栅格，栅格的开孔角度做了倾斜处理，既可以保证进风量满足激光光源的散热需求，也能避免外部光线从栅格进入机身内部造成漏光，影响画面的对比度。机身内部的光源安装位做了独立的腔体分隔建模，将光源、成像组件、电源板三个发热区域做了物理分隔，避免热量互相干扰，提升设备长期运行的稳定性。

　　从结构设计的细节来看，机身的所有边角都做了R3到R5的圆角过渡，一方面是避免安装过程中边角划伤用户，另一方面也能减少注塑生产过程中的应力集中问题，提升外壳部件的生产良率。镜头盖的安装位做了嵌入式的磁吸结构预留，不需要额外的卡扣结构，用户取放镜头盖更加便捷，同时也不会因为卡扣长期磨损出现松动脱落的问题。

　　针对实际使用中的维护需求，建模时还原了机身侧面的滤网更换仓结构，更换仓的卡扣采用免工具设计，用户不需要拆机就可以定期更换防尘滤网，减少灰尘进入机身内部附着在光学组件上造成画面模糊的问题。机身底部的脚垫采用可调高度设计，每个脚垫的调节行程为8mm，用户可以根据桌面的平整度微调机身水平，保证投射画面的规整度，不需要额外搭配垫片调整。

　　在建模的细节校核阶段，重点验证了镜头的偏移量范围：垂直方向的镜头位移范围覆盖上下80%的画面高度，水平方向覆盖左右30%的画面宽度，这个参数在模型上通过镜头安装座的滑动导轨结构做了还原，用户在实际安装时不需要大幅度移动机身位置，只需要调整镜头位移就可以完成画面的校准，大幅降低了安装调试的难度。机身的电源开关设置在机身顶面靠前的位置，按键做了1.2mm的凸起高度，用户在暗光环境下也可以通过触摸快速找到按键位置，不需要开启额外的照明设备。
