压铸式可调节搁板固定支撑支架结构

　　在定制柜体、商用展架、实验室置物台、家用收纳墙架的搭建场景中，层板的固定支撑件往往决定了整体结构的承重稳定性与安装适配灵活性，传统固定式层板托需要提前在侧板精准定位打孔，一旦孔位偏差就会出现层板倾斜、承重不均的问题，且无法适配不同厚度的层板安装需求，这款可调节搁板支架正是针对这类痛点做的结构优化设计。从实际使用场景来看，这类支架可覆盖4mm到21mm厚度的搁板夹持需求，不管是薄款亚克力展示层板、中密度纤维板置物层，还是加厚的实木板、钢化玻璃层板，都能通过自带的夹紧调节机构完成可靠固定，不需要额外搭配层板销、角码等辅件，单组支架就能完成单侧的支撑与锁紧，安装时仅需要在柜体侧板预留对应支架底座的安装孔位，

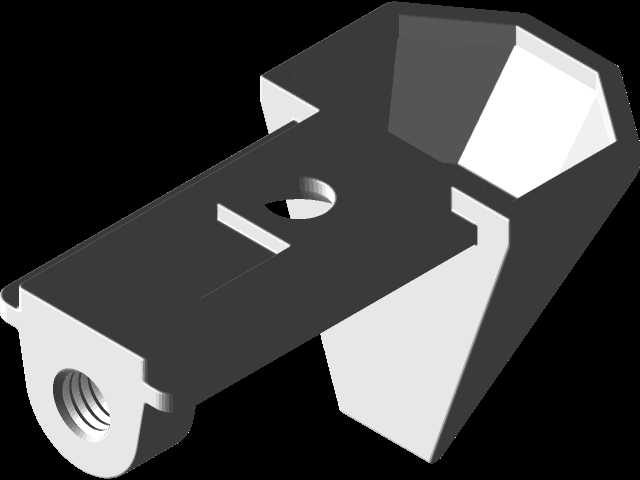

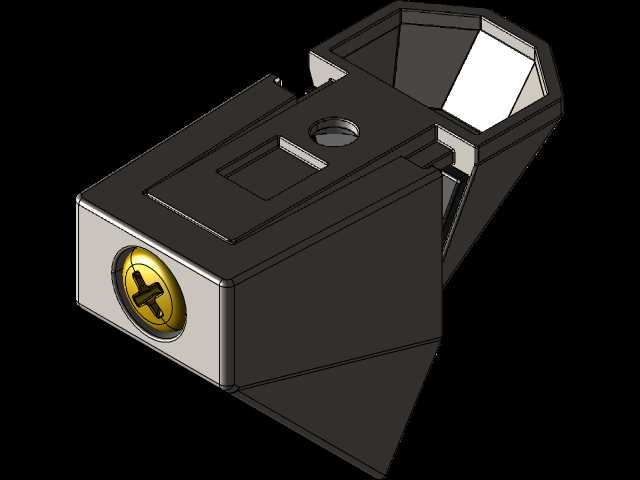

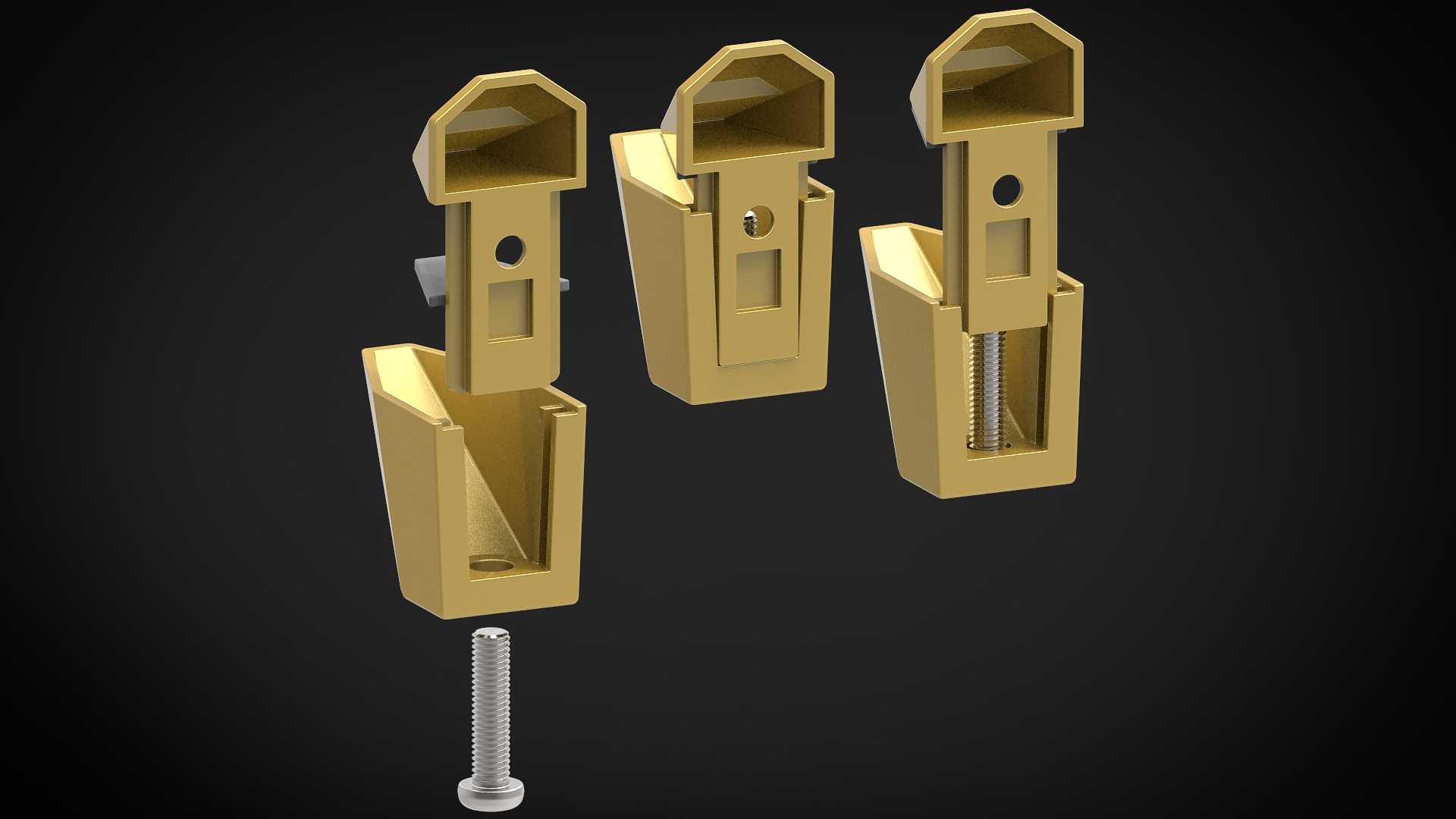

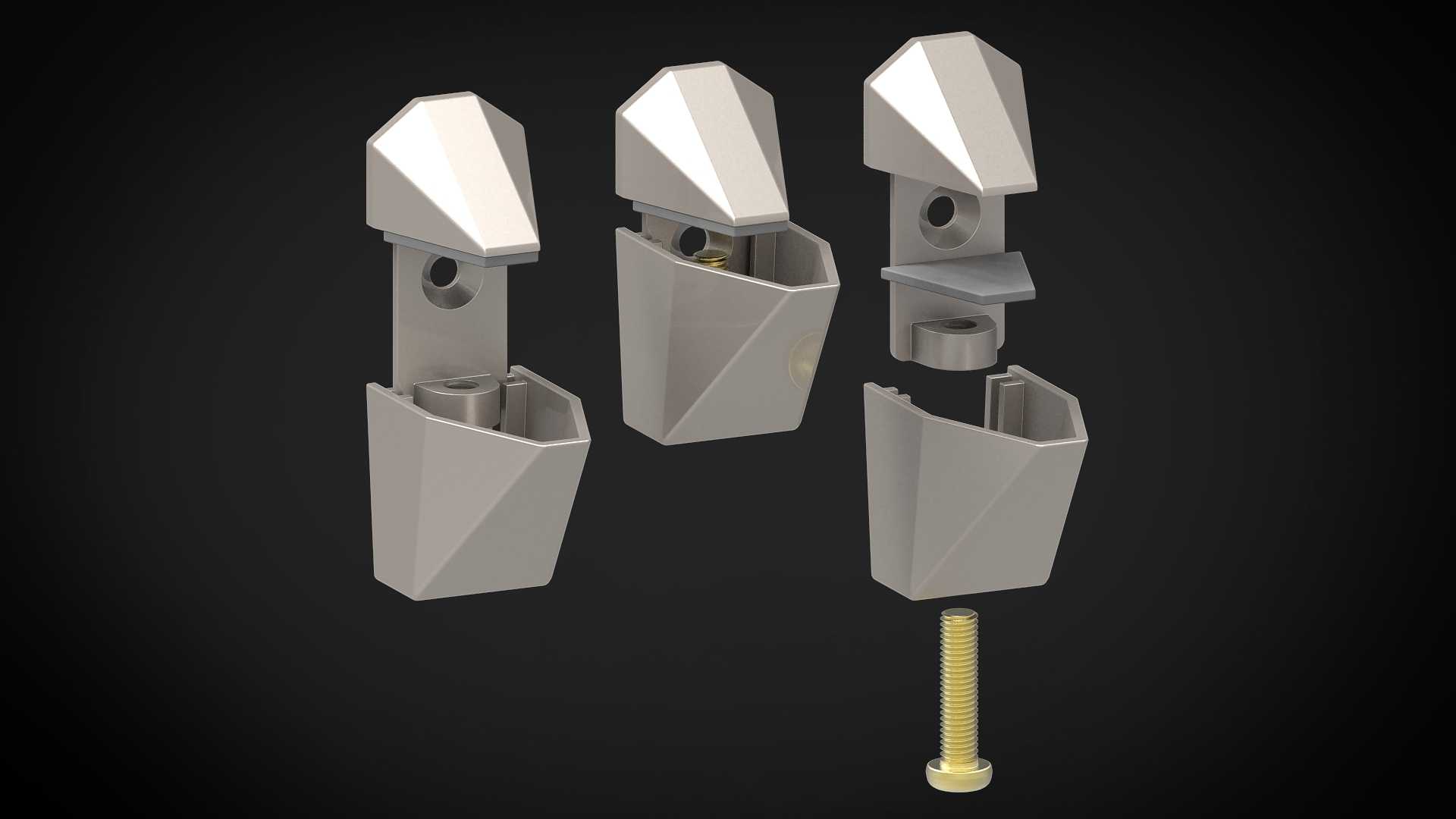

　　将支架底座通过预装螺丝固定在侧板上，就可以通过支架上的调节结构改变夹持开口的大小，放入层板后锁紧调节件就能完成固定，相比传统层板托，不需要在层板侧面加工定位槽，也能避免层板受外力拉扯时从托件上滑脱的风险。从结构设计逻辑来看，这款支架采用分体压铸式结构，整体分为底座固定段、活动夹持段、调节锁紧件三个核心部分，底座部分做了楔形斜面造型，一方面可以在固定到侧板后，让支撑受力沿着楔形面分散到侧板安装面，避免应力集中在单个安装螺丝位置，另一方面楔形的外观也能隐藏安装螺丝，提升外露安装场景下的视觉整洁度；活动夹持段和底座之间通过转轴连接，配合内置的弹性调节件，可以实现夹持开口的连续无级调节，夹持接触面做了微齿防滑纹理，当层板放入后锁紧调节螺丝，

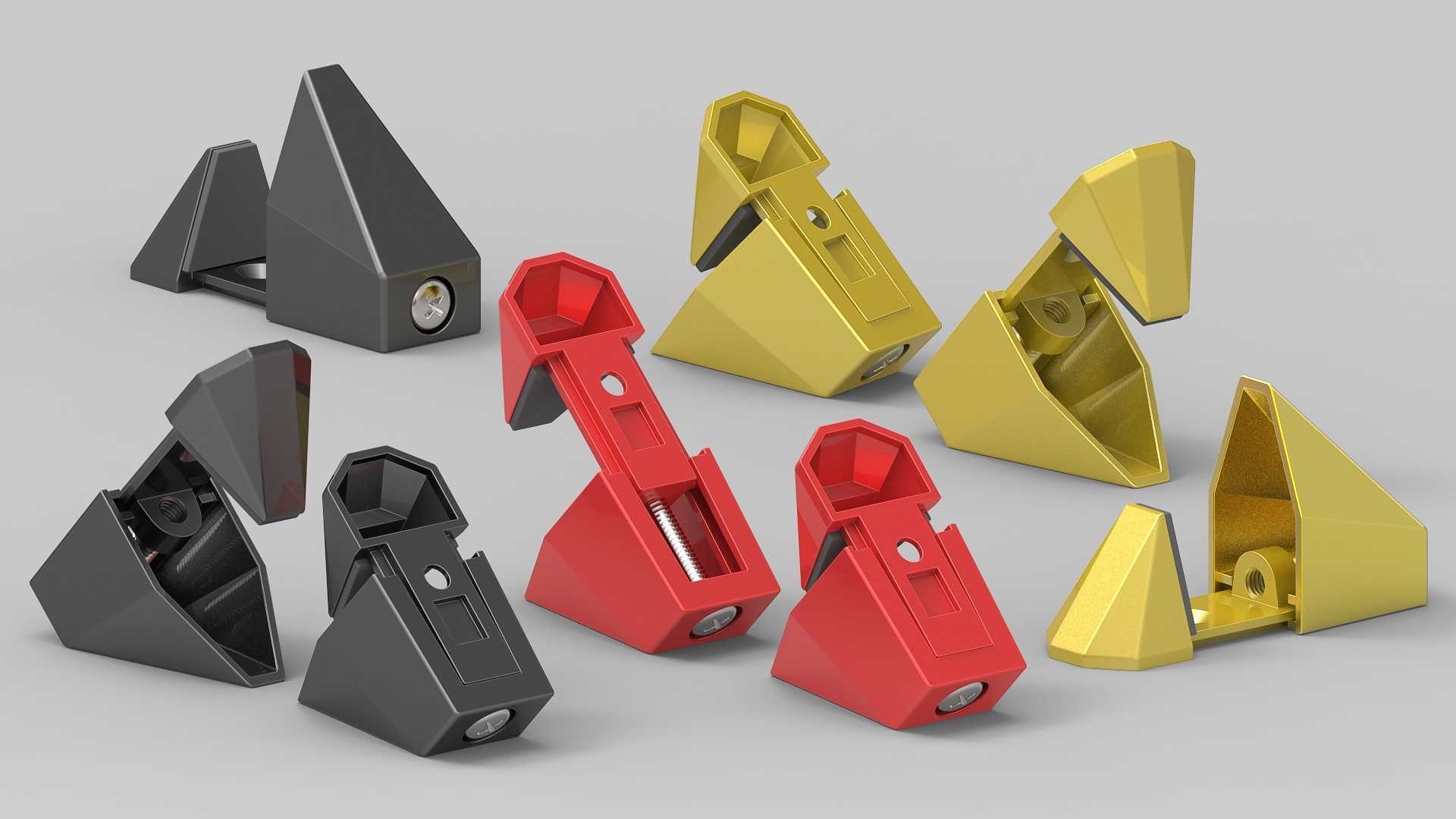

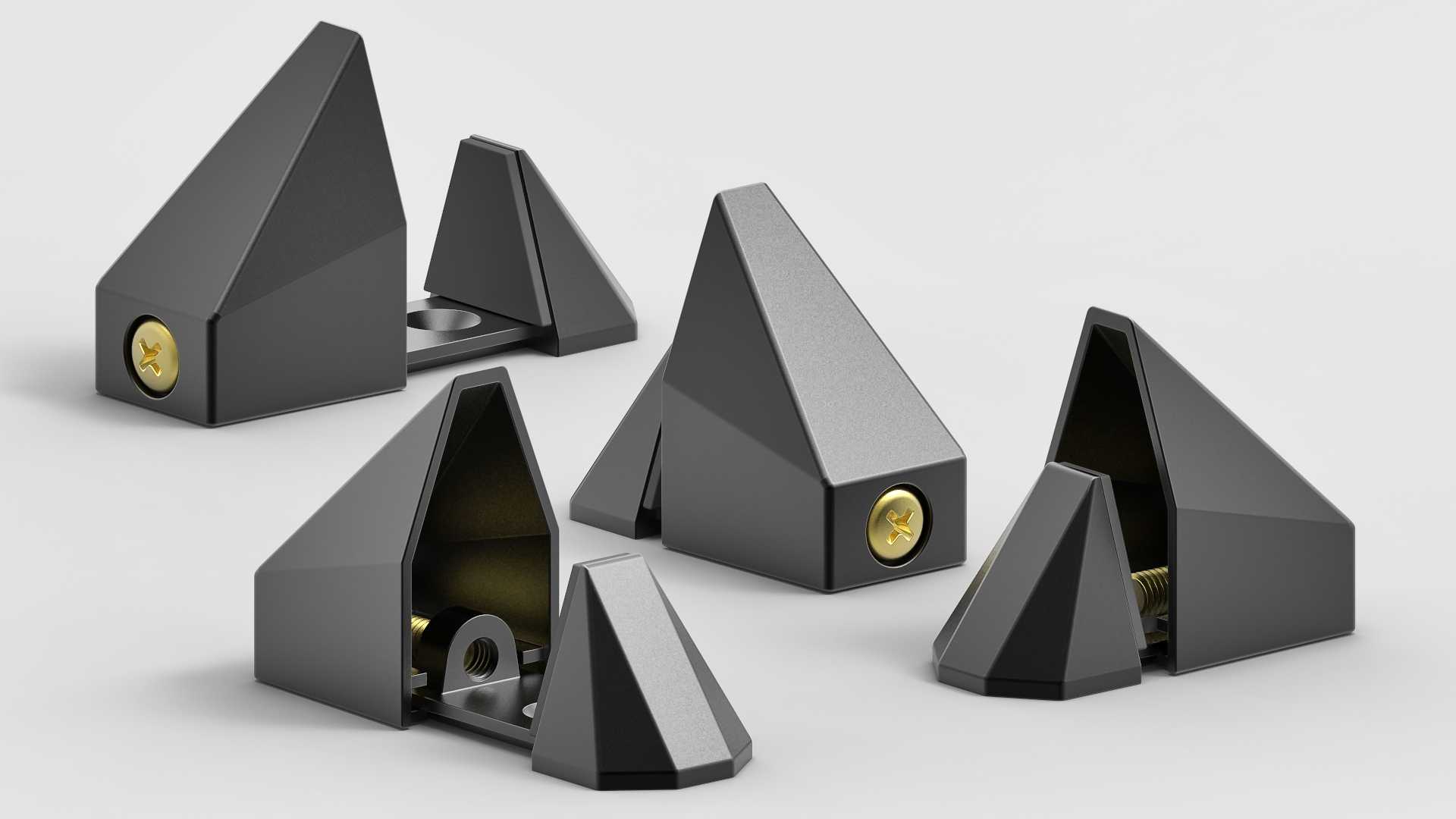

　　活动夹持段会向底座方向施压，配合防滑纹理增大与层板端面的摩擦力，即使层板表面光滑也能保证夹持不打滑。从安装边界尺寸来看，支架底座的楔形造型最大外伸长度控制在常规柜体侧板的安全承重范围内，不会因为外伸过长导致侧板受力变形，夹持段的开合角度经过限位设计，最大开口状态下不会与底座发生结构干涉，最小闭合状态下可以可靠夹持4mm厚度的薄板，不会出现夹空、锁不紧的问题；支架的安装孔位采用沉头设计，固定螺丝装入后螺丝头不会突出底座表面，避免影响活动夹持段的开合动作。考虑到不同使用场景的外观需求，支架的压铸本体可以做不同的表面处理，黑色款适配深色柜体、工业风展架的安装需求，红色款可用于工具墙、工位置物架的色彩搭配，金色款则适配轻奢展柜、

　　家用装饰置物架的外观要求，表面氧化处理后可以提升基材的耐磨与抗腐蚀性能，在厨卫置物架、阳台收纳架这类潮湿环境下使用也不容易出现锈蚀、掉漆的问题。从受力角度验证，支架的楔形底座在承受层板竖向荷载时，会将竖向重力分解为垂直于侧板的压力与沿侧板向下的剪力，配合两个安装螺丝的固定，单组支架的承重能力可以满足常规置物层板的荷载要求，不会出现支架断裂、底座脱落的问题；调节锁紧件采用细牙螺纹设计，锁紧时的进给量更小，可以更精准地控制夹持力度，避免夹持力过大压坏玻璃、亚克力这类脆性材质的层板，也不会因为夹持力不足导致层板滑落。在实际安装作业中，这款支架不需要复杂的定位工装，只需要按照安装高度在侧板上标记两个安装孔的位置，打孔固定底座后就可以放入层板完成调节，相比传统的层板角码、固定层板托，安装效率可以提升40%以上，且后期如果需要更换不同厚度的层板，不需要重新打孔调整支架位置，只需要松开调节螺丝调整夹持开口即可，大幅降低了后期改造维护的成本。
