3D打印滚花防滑转向调节螺纹连接件

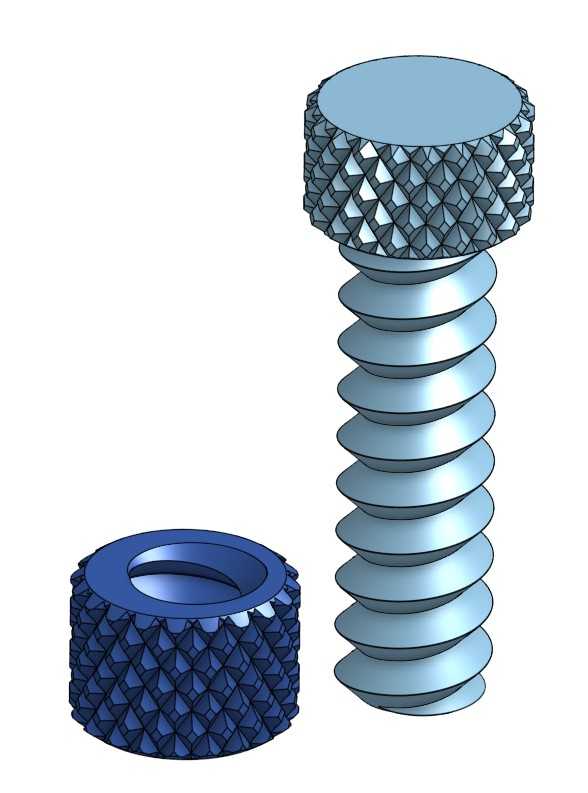

　　这套螺纹连接组件主要面向小载荷手动调节的机械连接场景，常见于小型实验工装、桌面级设备调节机构、3D打印定制装夹结构、民用DIY改装件的连接部位，区别于标准机螺丝依赖工具拧紧的使用逻辑，整套组件全部设计了外露的滚花握持面，无需借助螺丝刀、扳手等工具即可徒手完成拧紧、调节、拆卸操作，适配需要频繁调整松紧度、反复拆装的手动调节工位。整套组件包含三类功能独立的零件，分别是带法兰盘的全螺纹螺栓、中部带双滚花环的长杆调节螺栓、以及外圈带防滑齿的嵌装调节螺母，三类零件可独立搭配使用，也可组合完成多段式的转向调节连接需求。从结构设计逻辑来看，所有外露的握持接触面都采用了网纹滚花结构，滚花纹路的齿深控制在0.3-0.5mm区间，齿距1mm，

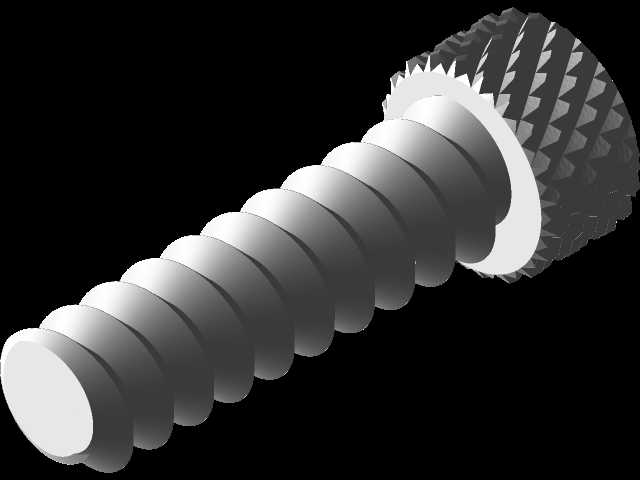

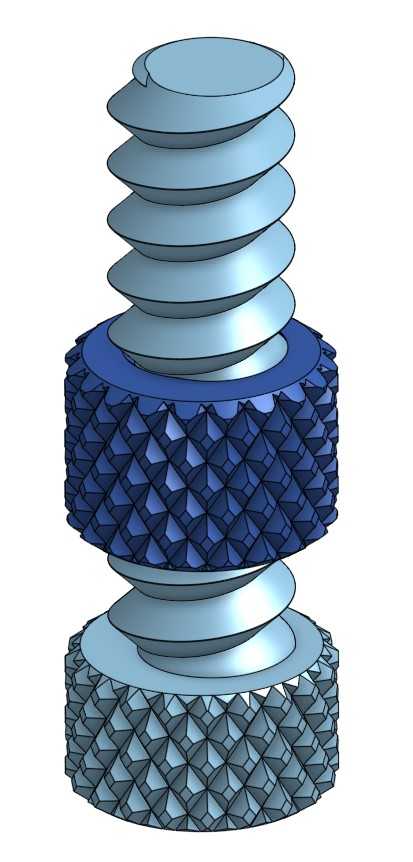

　　既保证徒手拧动时足够的静摩擦力，不会因为手部出汗、沾附少量油污出现打滑，又不会因为齿尖过于尖锐划伤操作人员手部，滚花区域的边缘都做了R0.2的圆角过渡，避免加工和使用过程中出现应力集中导致的棱边崩裂。带法兰盘的全螺纹螺栓，法兰盘底面设计为平面，安装时可直接贴合被连接件表面，无需额外加装平垫片，法兰盘外圈同样做了整圈滚花，可直接用手指捏住法兰盘完成初步拧紧，螺纹段采用梯形牙型，相比普通三角螺纹，牙型强度更高，反复拧动不易滑牙，适配塑料、光敏树脂等3D打印材质的力学特性，避免螺纹受力后出现牙型断裂。中部带双滚花环的长杆调节螺栓，是整套组件里承担转向调节功能的核心零件，螺栓两端为对称的外螺纹段，中间的光杆区域设计了两个间隔分布的滚花环，

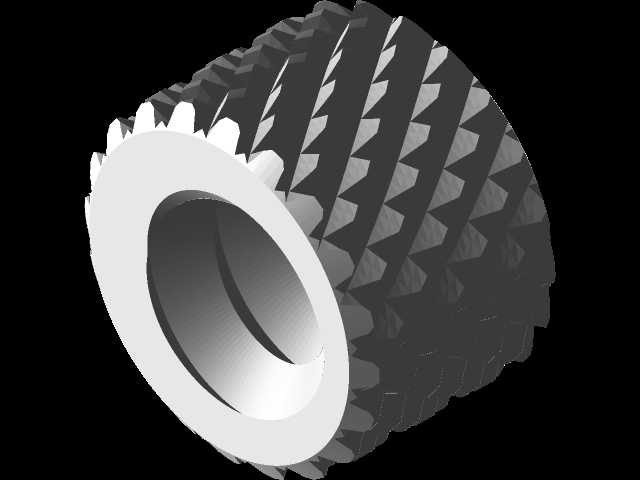

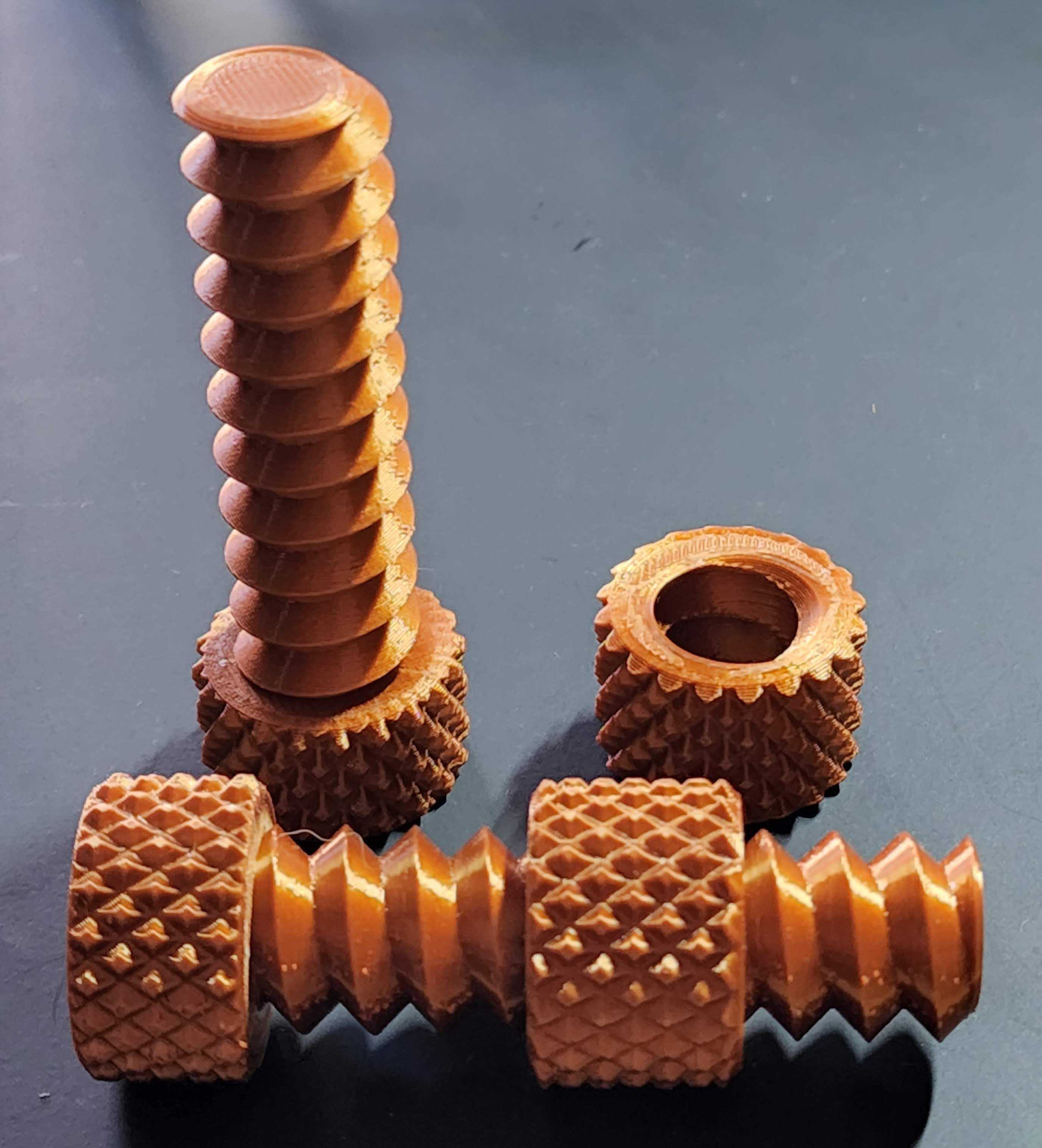

　　两个滚花环之间预留了3mm的光杆避让段，安装时这个避让段可卡入被连接件的U型槽内，实现螺栓的轴向定位，拧动两端的螺纹即可调整两侧连接件的间距，同时可绕光杆轴线小幅度转动，适配安装面存在角度偏差的连接场景，长杆的非螺纹段做了等直径设计，可穿过直径匹配的光孔作为铰接轴使用，兼顾铰接与螺纹锁紧的双重功能。配套的嵌装调节螺母，外圈设计了整圈的锯齿状防滑齿，既可以作为手拧螺母直接徒手拧动，也可以压入预先开好对应安装孔的塑料、木质板材内，外圈的锯齿可嵌入基材内壁，防止螺母跟随螺栓转动出现跟转问题，螺母内螺纹与两款螺栓的外螺纹牙型完全匹配，螺纹配合间隙控制在0.1mm以内，既保证拧动顺畅无卡滞，又不会因为间隙过大出现连接松旷。从安装边界尺寸来看，

　　全螺纹螺栓的螺杆公称直径适配M6规格的安装孔，法兰盘直径12mm，可覆盖最大直径11mm的安装沉孔，螺栓总长度根据调节行程设计为20mm，可满足总厚度18mm以内的连接件锁紧需求；长杆调节螺栓总长度60mm，两端螺纹段长度各15mm，中间光杆段直径与螺纹大径一致，可穿过直径6.2mm的光孔完成铰接安装，两个滚花环的直径为10mm，可提供足够的拧动握持力矩；嵌装螺母外径10mm，压入安装孔的推荐孔径为9.8mm，压入后可承受最大15N·m的拧紧力矩不会出现跟转或脱出。整套结构的设计充分考虑了非金属材质加工的工艺特性，所有棱角都做了圆角过渡，没有小于0.8mm的薄壁结构，打印成型时无需添加支撑即可直接完成加工，螺纹段的牙型做了0.2mm的公差补偿，适配FDM、光固化等不同3D打印工艺的成型精度，打印完成后无需二次攻丝即可直接顺畅拧合。在实际设备应用中，这类手拧螺纹连接件常用来替代需要工具操作的标准紧固件，用在设备的外部护板快拆结构、工装夹具的快速夹紧调节、小型仪器的档位调节锁紧、DIY模型的活动关节连接等场景，相比标准五金件，定制化的滚花结构和多段式设计可同时满足锁紧、铰接、间距调节的多重需求，减少装配所需的零件种类，降低装配操作的复杂度，尤其适合小批量定制设备、非标准工装的快速搭建场景，无需开模即可通过3D打印快速制作适配特定安装空间的连接结构，调整尺寸时仅需修改三维模型的对应参数即可快速迭代，大幅缩短非标结构的验证周期。
