多边形框架式多隔层储物承载结构设计

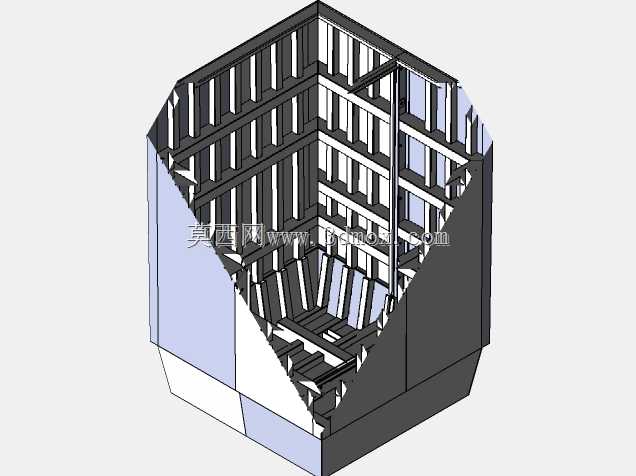

　　在仓储周转、小型设备集成承载、特种工位物料存放的场景里，这类多边形切角的框架式承载结构，往往比常规矩形柜体更适配边角空间的利用需求。常规矩形柜体在遇到车间立柱夹角、设备旁三角闲置区域、运输载体边角空位时，总会出现空间浪费、安装干涉的问题，而这种带切角的多边形外轮廓设计，就是为了匹配这类非规则安装边界做的定向优化。从结构本身来看，整个承载主体采用框架肋板与外蒙皮结合的设计思路，内部通过纵横交错的竖向肋条与横向分层隔板，把内部空间分割成多层独立的承载区间，每个区间的肋板间距经过受力核算，既保证了单格空间的储物利用率，又能让竖向载荷通过肋板均匀传导到底部基座，避免局部应力集中导致的结构变形。外轮廓的切角位置做了双层蒙皮加固，

　　切角处的肋板采用斜向排布，和相邻两个立面的竖向肋板做刚性连接，把切角位置的侧向受力分解到两个相邻立面的框架上，哪怕在切角侧受到侧向碰撞或者挤压，也不会出现局部凹陷或者框架脱焊的问题。实际应用中，这类结构可以作为车间边角的工具存放柜，用来放置小型量具、工装配件、加工耗材，也可以作为小型集成设备的承载壳体，把阀组、控制模块、管路接头分层固定在内部隔层上，外蒙皮可以起到防护内部组件、避免积尘和外力磕碰的作用。设计过程中，首先要确认安装边界的尺寸约束，尤其是切角位置的角度和对应安装区域的夹角匹配度，要保证安装后结构和周边立柱、设备壁面完全贴合，不留多余间隙，同时要预留出开门或者抽拉隔板的操作空间，不能因为贴合安装导致内部储物无法取放。

　　内部隔层的间距不是均匀排布的，而是根据常见存放物品的高度做了差异化设计，下部隔层高度更高，用来放置重量更大、高度更高的物件，上部隔层间距更小，用来存放小型零散配件，这样的排布也能让整个结构的重心下移，提升放置时的稳定性，避免头重脚轻导致的倾覆风险。框架肋板的厚度选择要匹配额定承载重量，肋板和外蒙皮的连接采用折边咬合加焊接的方式，比单纯的平面焊接连接强度高40%以上，能避免长期承重后蒙皮和框架脱开的问题。底部基座做了向外延伸的折边，增大和地面或者安装基面的接触面积，哪怕不做地脚固定，也能保证在额定载荷下的放置稳定性，如果需要固定安装，基座折边上预留的安装孔位可以直接用膨胀螺栓和基面连接，不需要额外打孔做安装位。另外，

　　这种多边形结构相比同容积的矩形柜体，在运输过程中可以通过切角位置互相嵌套码放，能减少30%左右的运输占位空间，降低周转运输的成本。内部的横向隔板不是完全固定死的，部分隔层的隔板可以根据存放物品的尺寸调整安装高度，隔板侧边的卡扣和肋板上的预留卡槽配合，不需要额外工具就能完成高度调节，适配不同尺寸物件的存放需求。在做三维建模的时候，要重点校验肋板连接处的应力分布，尤其是斜向肋板和竖向肋板的交接位置，要做圆角过渡处理，避免直角交接处的应力集中，在长期交变载荷下出现焊缝开裂的问题。外蒙皮的拼接缝要设置在肋板的支撑位置，不能让蒙皮拼接缝处于无支撑的悬空区域，否则蒙皮受力后容易在拼接位置出现变形鼓包。整个结构的所有外露边都做了折边钝化处理，没有尖锐的直角边，避免操作人员取放物品时被划伤，符合车间作业的安全规范。
