浮式油堰撇油器结构设计方案

　　这套浮式油堰撇油器的结构设计，核心针对敞开式液面的浮油回收场景做适配，日常在含油废水处理池、机加工车间冷却循环水池、港口溢油应急处置水面、石化厂区露天集液池这类场景中，承担表层浮油的连续收集作业，和传统固定式收油装置不同，它不需要提前做复杂的池壁预埋固定，依靠自身浮体结构就能随液面升降自动匹配收油高度，不会因为液位波动出现收油失效或者大量吸入下层清水的问题。

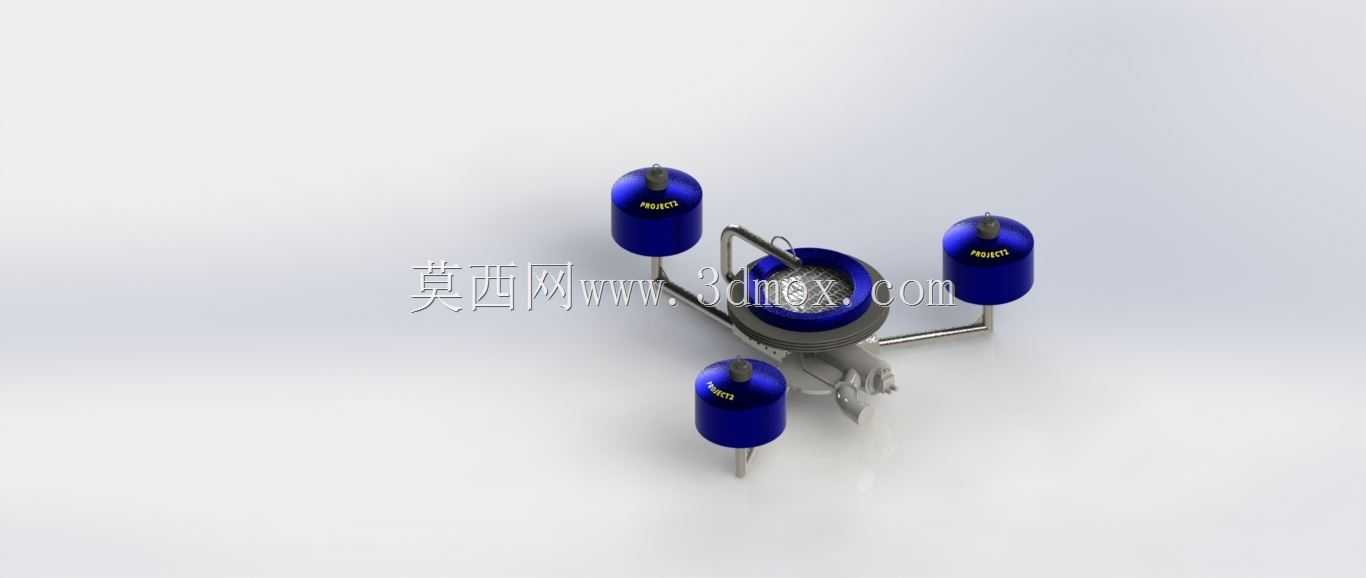

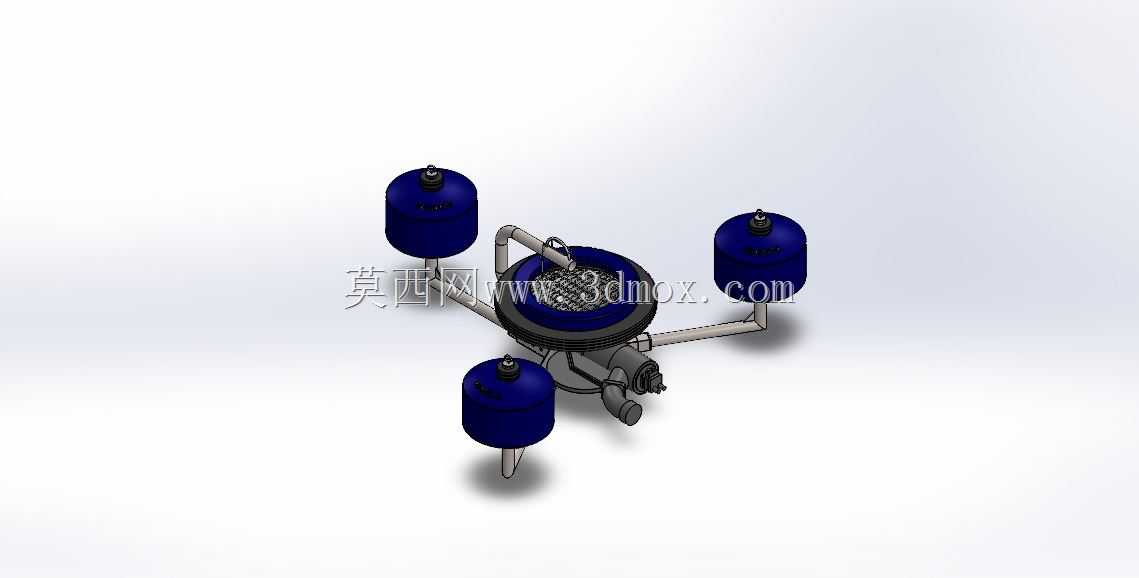

　　从功能逻辑上看，整套装置的收油核心是中部的堰式收油腔，三个均匀分布的蓝色浮筒通过金属支架和收油主体连接，浮筒的浮力参数经过匹配计算，刚好能让收油腔的上沿堰口稳定停留在浮油层与水层的分界面位置，表层厚度超过设定阈值的浮油会顺着堰口自然流入收油腔内部，再通过腔体内预置的导流通道外接输送管路，把收集到的废油输送到后续的储油或者分离处理单元。和依靠粘附、吸附原理的撇油装置相比，堰式结构的通流能力更强，面对大厚度浮油层的突发溢油场景，收油效率不会因为油液粘度变化出现大幅波动，哪怕是粘度偏高的机械润滑油、轧制油，只要流动性满足管路输送要求，都能稳定完成收集。

　　设计过程中首先要解决的是浮态稳定性问题，三个浮筒采用120°圆周均布的布局，相比双浮筒结构，它能更好抵消液面波动带来的倾覆力矩，哪怕池面有循环水流扰动或者轻微风浪，收油堰口都能保持水平状态，不会出现单侧堰口浸入过深、另一侧高出液面的偏斜问题。浮筒和中心主体之间的连接支架采用薄壁金属管材弯折成型，在保证连接刚度的前提下尽可能降低结构自重，减少浮筒需要提供的额外浮力储备，支架上预留的长度调节结构，可以根据实际处理油液的密度差异，调整浮筒和收油主体的相对高度，以此改变堰口高出水面的初始高度，适配不同粘度、不同厚度的浮油回收需求——比如处理薄油膜时把堰口高度调低，减少清水吸入量；处理厚油层溢油时把堰口高度调高，提升单位时间的收油流量。

　　安装边界上，这套装置不需要配套的固定安装基础，只要将外接的输油软管和收油腔底部的输出接口连接，直接放置在待处理液面即可投入使用，整体外轮廓的最大直径控制在常规集水池人孔的通行尺寸范围内，不需要额外破坏池体结构就能完成投放和取出维护。装置底部设置的小型导流尾翼，在有缓慢横向水流的场景中，能让装置自动调整朝向，让堰口迎着水流来向，提升浮油进入堰口的顺畅度，避免浮油被水流冲离收油区域。收油腔内部设置的简易隔渣栅，可以拦截液面漂浮的大块杂物，比如塑料碎屑、落叶、金属切屑，防止这些杂物堵塞后续的输油管路，隔渣栅采用快拆结构设计，日常维护时不需要拆解整套装置，就能直接取出清理栅格上截留的杂物。

　　在细节结构处理上，收油堰口的边缘做了薄边钝化处理，既保证堰口处的液流流动平顺，不会因为边缘过厚导致油液在堰口外侧堆积粘附，也避免了尖锐边缘在安装维护过程中划伤操作人员。浮筒采用密封式中空结构，端盖处做了双层密封处理，长期浸泡在含油废水里也不会出现渗漏导致浮力下降的问题，浮筒外表面选用耐油腐蚀的涂层材质，接触矿物油、乳化液这类常见工业废液不会出现表层溶胀、脱落的情况。整套装置的过流部件都做了圆弧过渡处理，没有直角死角，油液在腔体内流动时不会出现滞流区，减少高粘度油液在腔壁粘附残留的概率，日常停机后也更容易冲洗清洁。

　　实际选型适配时，需要根据待处理液面的面积、浮油的常规厚度、油液粘度来匹配对应的浮筒浮力参数和堰口周长，这套结构的拓展性较强，只需要调整浮筒尺寸、支架长度和收油腔直径，就能衍生出适配不同处理量级的系列型号，从小型机加工车间的单台机床冷却水箱，到大型石化厂区的事故应急池，都能找到对应的参数匹配方案。和需要电力驱动的刮油机、管式撇油装置相比，这套浮式堰式撇油器本身没有运动部件，运行过程中不需要外接电源，依靠液位差就能完成油液自流收集，故障率极低，日常维护只需要定期清理隔渣栅、检查浮筒密封性能即可，不需要频繁更换易损配件，长期运行的维护成本远低于带动力的收油设备。在应对突发溢油事故时，它可以快速投放到溢油区域，配合便携式输油泵就能快速开展收油作业，不需要提前做安装调试，应急响应速度远快于固定式收油设施。
