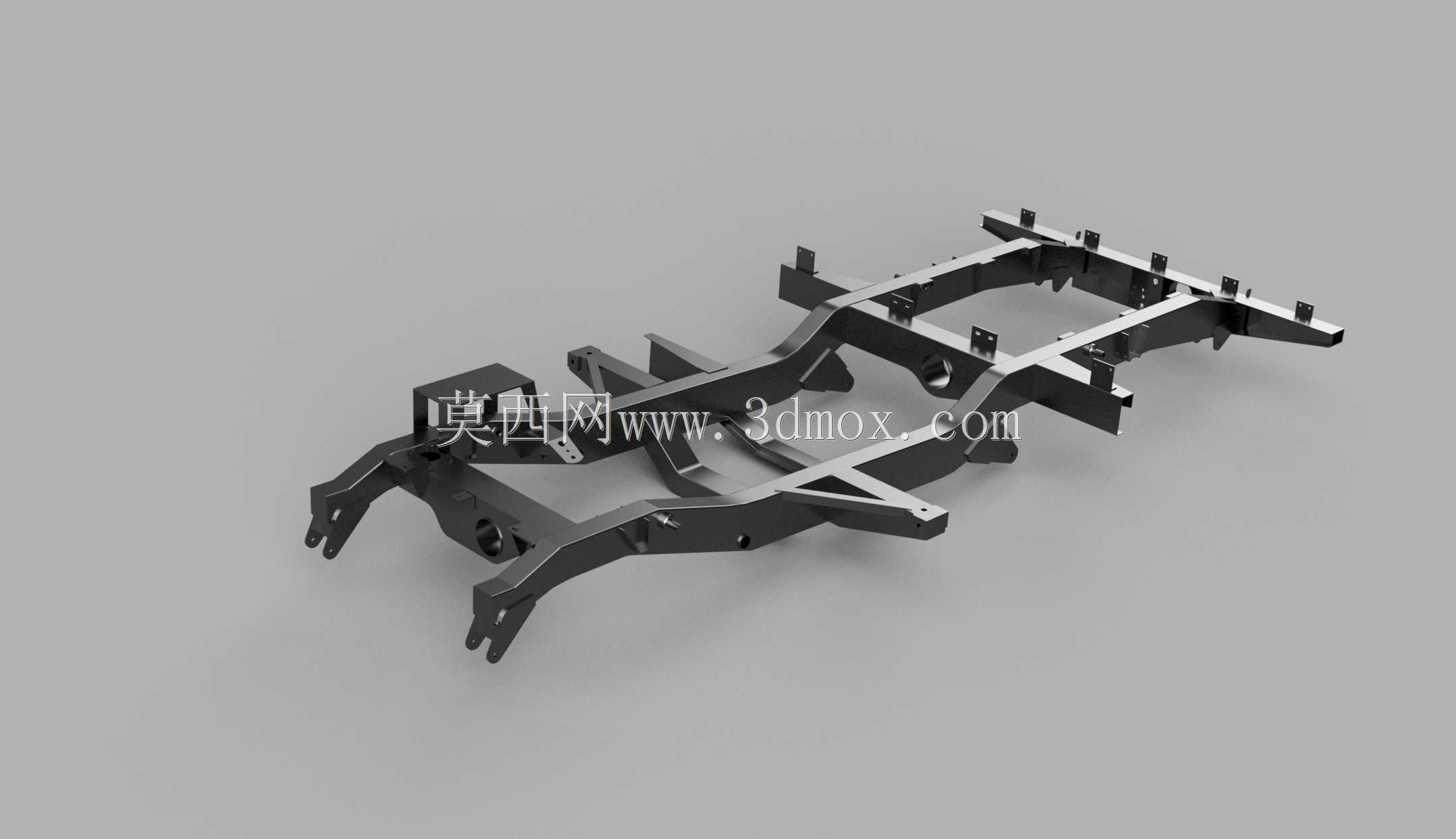

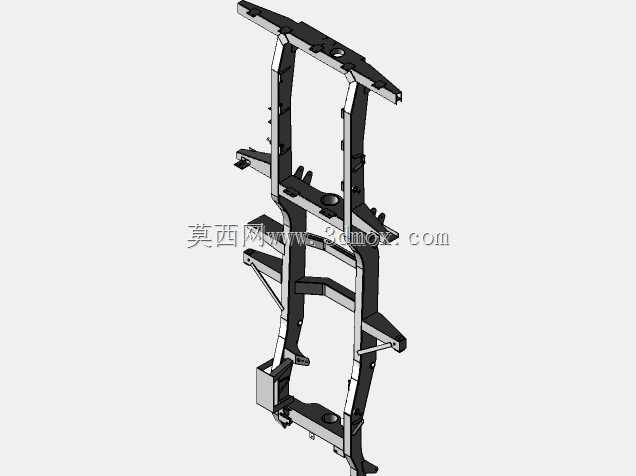

非承载式越野车辆底盘车架结构设计

　　这套非承载式车架结构，主要适配硬派越野车型的底盘改装与复刻场景，多用于越野性能升级、复古车型复原以及特种越野作业车辆的底盘搭建环节，区别于普通乘用车辆的承载式车身结构，这类独立车架需要承担整车全部的载荷传递，包括动力总成的扭矩输出、行驶过程中路面冲击的缓冲、悬挂系统的作用力传导，以及车身覆盖件的安装承载，是硬派越野车型核心的承载基体。

　　从结构设计逻辑来看，整个车架采用变截面梯形布局，前段纵梁做了收窄处理，预留出转向系统的安装空间，满足大角度转向时的轮端跳动边界，避免转向过程中轮胎与纵梁发生运动干涉；中段纵梁截面高度最大，对应整车重心集中区域，用来承载动力总成、变速箱以及分动箱的安装载荷，纵梁内侧预留了多个标准化安装点位，可适配不同型号的动力单元固定，安装孔位的同轴度公差控制在0.2mm以内，保证动力总成安装后不会出现偏载抖动的问题。车架的横梁采用分段式设计，不同位置的横梁截面形状做了差异化处理，靠近动力总成的横梁采用槽型截面，兼顾抗扭刚度与安装空间预留，后段悬挂安装位置的横梁采用箱型封闭截面，提升后轮大行程跳动时的车架抗变形能力，避免长期越野工况下出现车架开裂的问题。

　　在安装边界的设定上，整个车架的轮距适配1/10比例遥控越野模型的通用尺寸，纵梁外侧预留的悬挂安装点位置，可匹配常见的硬轴悬挂以及独立悬挂的安装需求，前后悬的安装点位预留了减震器的固定座，安装座的角度经过运动仿真校核，保证减震器在全行程压缩、拉伸过程中不会与车架其他部件发生剐蹭。车架前段预留的防撞梁安装位，可直接适配通用型号的越野防撞杠，安装孔位采用通用化间距设计，不需要二次打孔即可完成固定；后段预留的拖车钩安装点做了局部加强处理，加厚的安装座可承受大载荷拖拽时的冲击力，避免拖拽过程中出现安装座撕裂的问题。

　　实际使用场景中，这类车架结构需要应对非铺装路面的大扭矩冲击，因此在结构设计时特意对纵梁的弯折位置做了圆弧过渡处理，避免应力集中导致的疲劳断裂，所有的安装孔位都做了翻边强化处理，提升孔位的结构强度，防止长期震动下出现孔位扩孔、螺栓松动的问题。车架的走线槽预留也做了同步考虑，纵梁内侧设计有专门的线束固定点位，可将刹车管路、电器线束沿着纵梁内侧排布，避免越野过程中飞溅的石块、树枝对线束管路造成损坏，同时也能让底盘布局更加规整，减少后期维护的排查难度。

　　针对越野场景下常见的底盘托底问题，车架中段的最低位置做了平滑过渡设计，没有突出的安装凸台，减少托底时的卡滞风险，同时纵梁下边缘的厚度做了局部加厚，即使出现托底剐蹭也不会轻易造成纵梁变形。油箱、备胎架的安装点位都设置在车架后段的载荷平衡区域，避免单侧挂载导致的车架受力不均，所有的挂载点都经过载荷校核，可满足额定载荷下长期越野行驶的强度要求，不会出现长期使用后的车架形变问题。
