老式克莱顿底型载货运输车辆结构

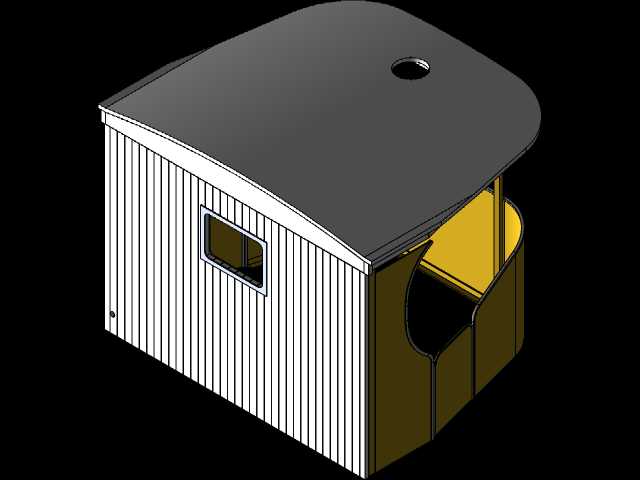

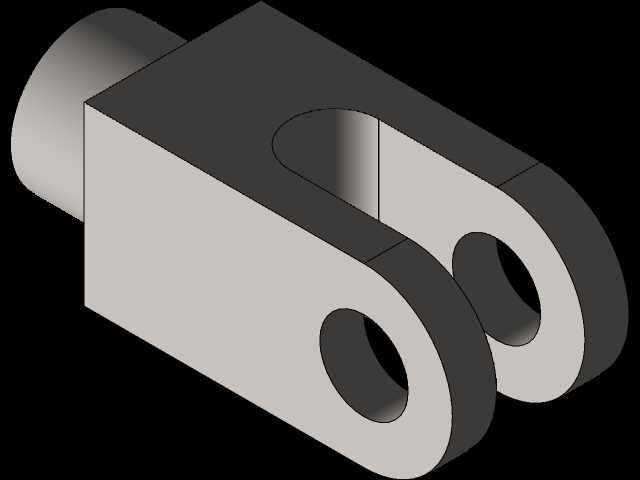

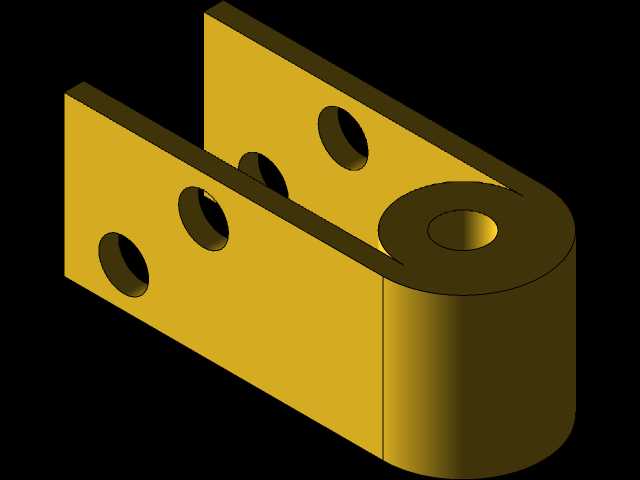

　　该款老式载货车辆的三维结构还原，核心面向早期场内短途转运、厂区物料周转、窄轨配套陆运接驳的应用场景，在早年工矿厂区、仓储集散地、小型货运场站中，这类车辆承担着散料、包装件、小型工业配件的中短距离转运任务，相比大型货运车辆，其转弯半径更小，对狭窄通道的适配性更强，适配早年厂区内部道路宽度有限、装卸点位分散的作业条件。从结构功能来看，车辆采用分体式布局，前部为独立牵引驾驶单元，后部挂载长栏板式载货平台，牵引单元与货厢通过铰接式连接结构实现转向联动，这种布局能在保证载货面积的前提下大幅压缩转弯所需空间，在狭窄的厂区巷道内可完成小角度转向调头，无需预留过长的转向缓冲区。驾驶单元采用前置动力舱布局，操控位设置在动力舱侧方，

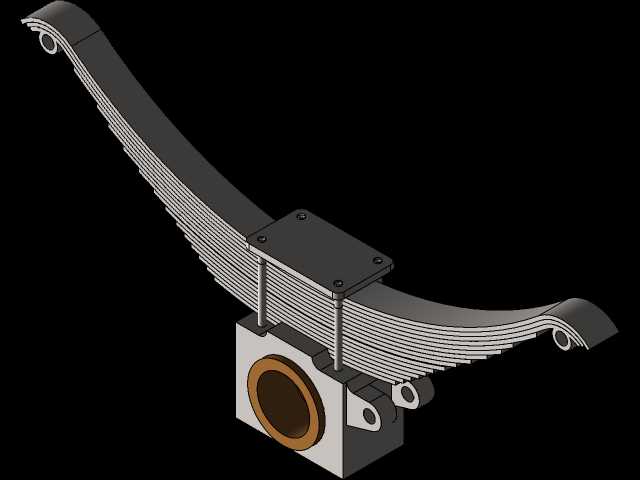

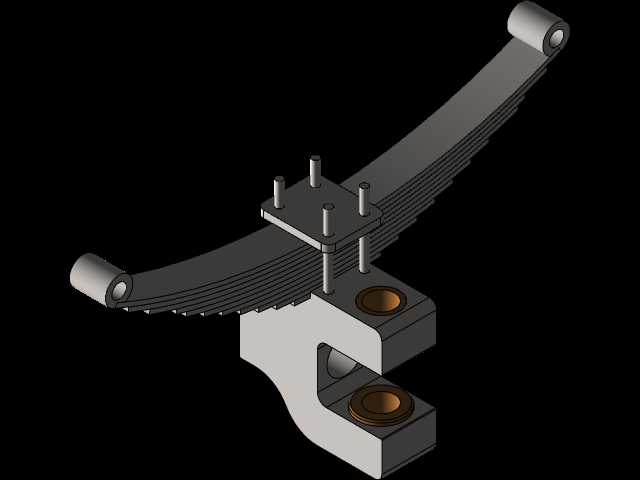

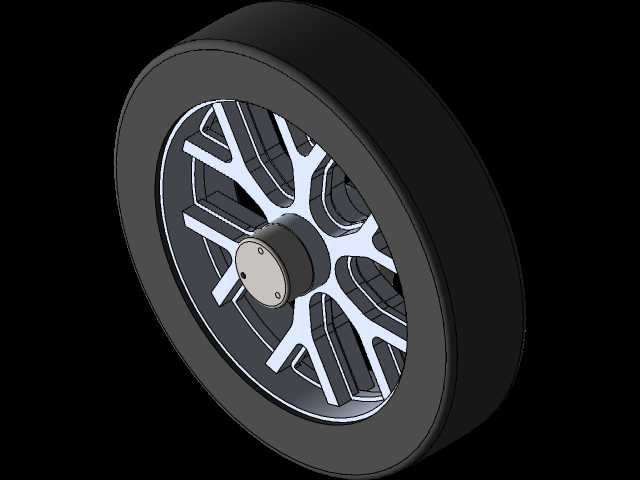

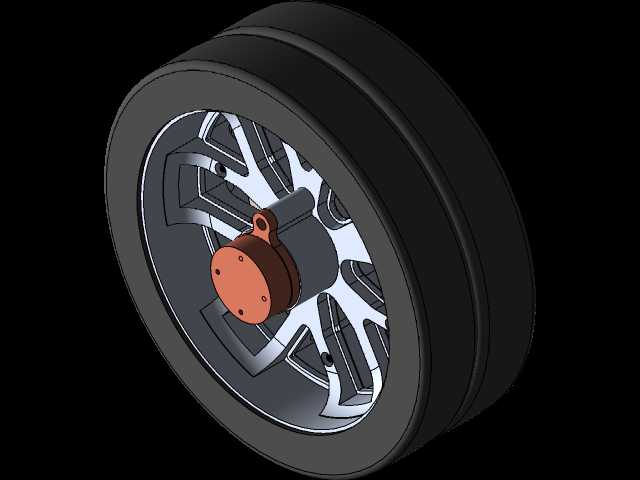

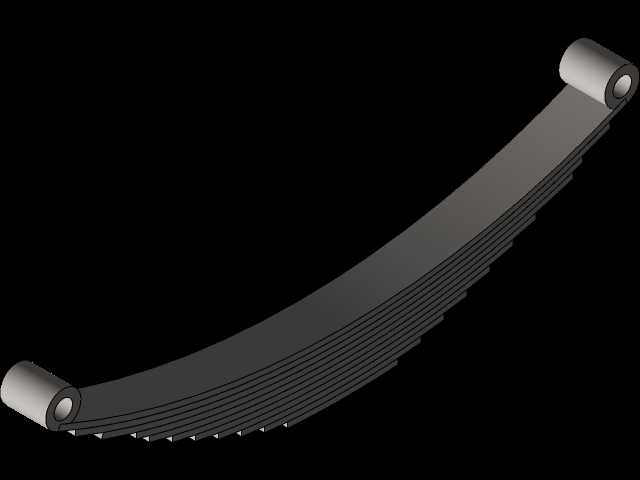

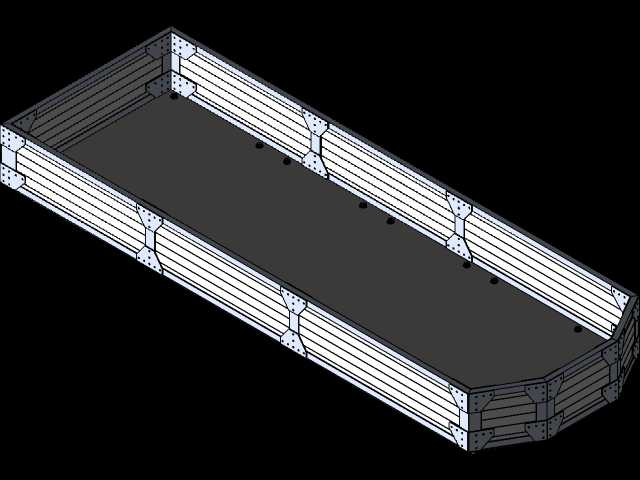

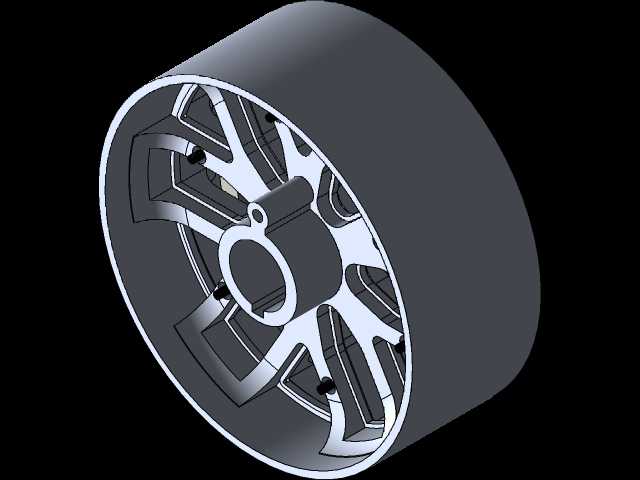

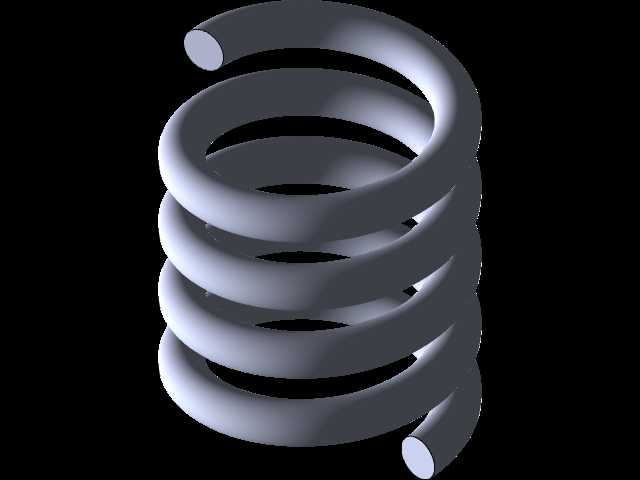

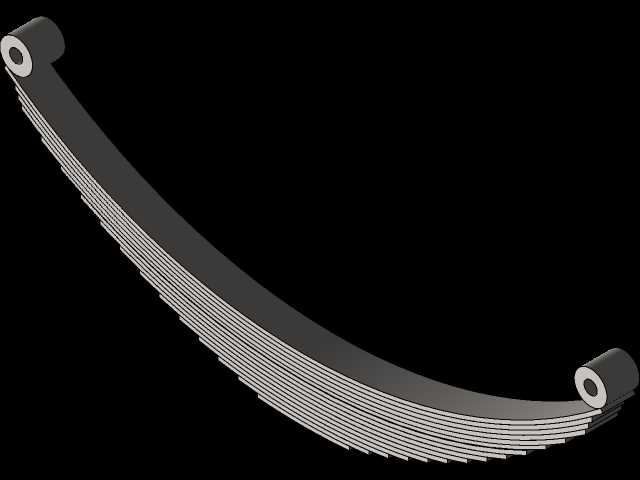

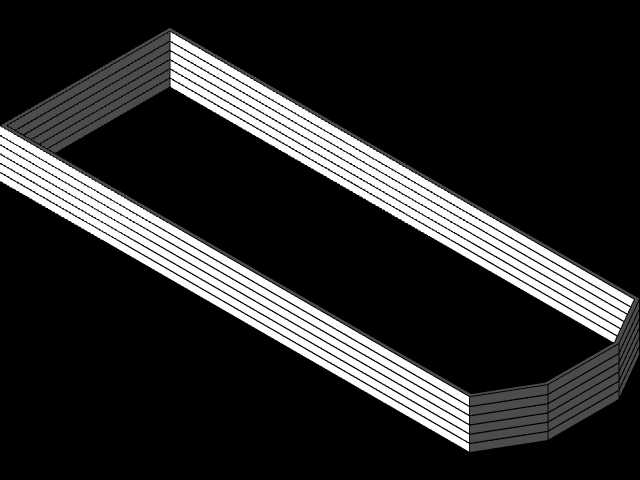

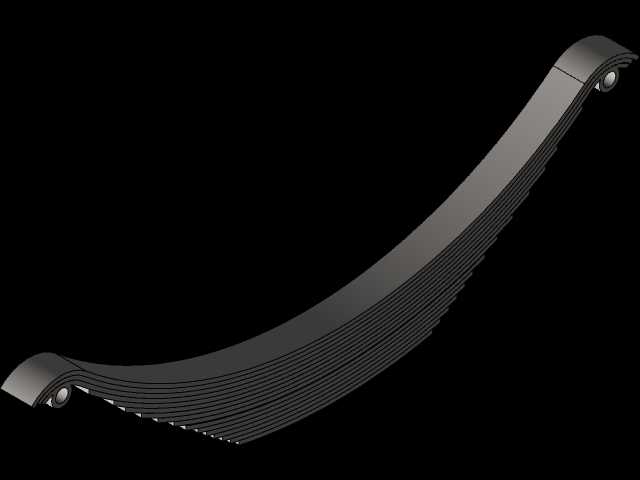

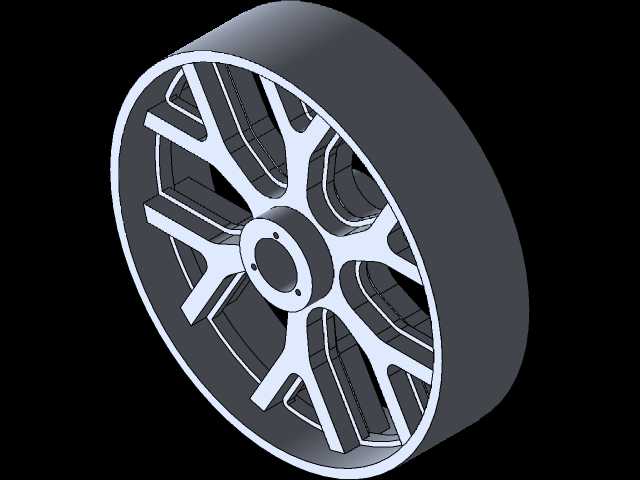

　　外露的操控结构适配早年车辆的简易维护需求，日常检修动力部件、传动结构时无需大范围拆解外覆盖件，一线运维人员可直接触及核心维保点位，降低日常运维的拆解工作量。货厢部分采用平直栏板结构，栏板高度适配常规包装货物的堆码需求，底板为整面承载结构，可均匀分散堆载货物的重量，避免局部载荷过大导致底板变形，货厢底部的轮组采用单侧双轮布局，匹配满载状态下的承重需求，轮组与货厢底盘通过悬挂结构连接，可缓冲非硬化路面行驶时的颠簸冲击，减少运输过程中货物的磕碰损伤。从设计思路层面，该结构优先保障载货能力与场地适配性的平衡，没有过度追求行驶速度，而是将结构可靠性、维保便捷性放在设计首位，所有连接点位均采用外露式紧固件固定，在备件匮乏的作业场景下，

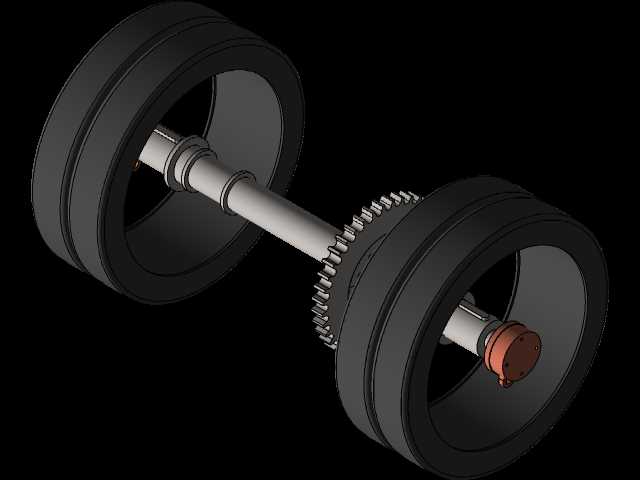

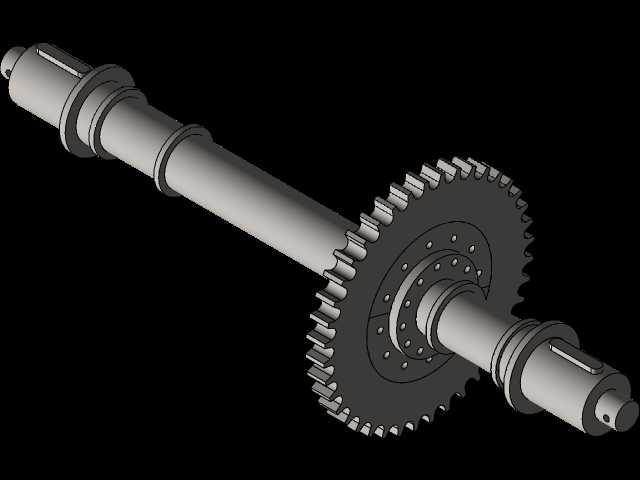

　　可快速完成易损件的更换，无需专用工装即可完成常规故障排查。外形尺寸方面，牵引单元长度约占整车总长的四分之一，货厢长度占比约四分之三，整车宽度控制在窄路通行允许的范围内，货厢栏板上沿距离地面的高度适配人工装卸的作业高度，配合简易装卸跳板即可完成人工装卸货作业，无需额外配套装卸月台。安装边界上，牵引单元与货厢的铰接点预留了足够的转向摆动余量，满载状态下转向时牵引单元尾部与货厢前端不会发生结构干涉，轮组与底盘、轮组与货厢侧边的间隙预留了足够的跳动空间，在颠簸路面行驶时不会出现轮组剐蹭底盘或货厢的问题。动力传输路径从牵引单元的动力输出端直接连接驱动轮组，传动结构没有复杂的多级变速设计，结构简单可靠，可适应长时间连续作业的工况，

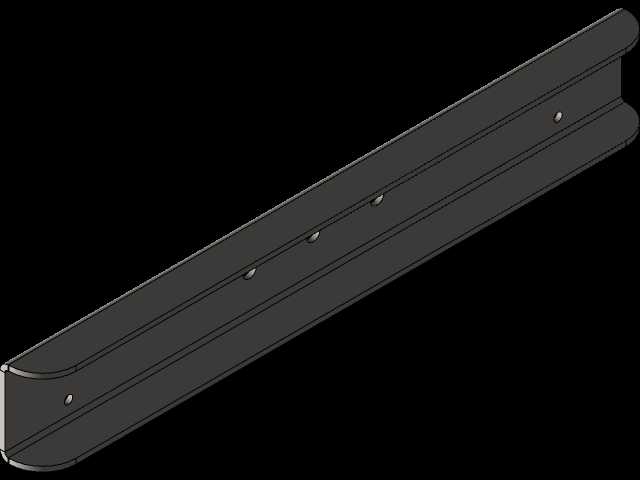

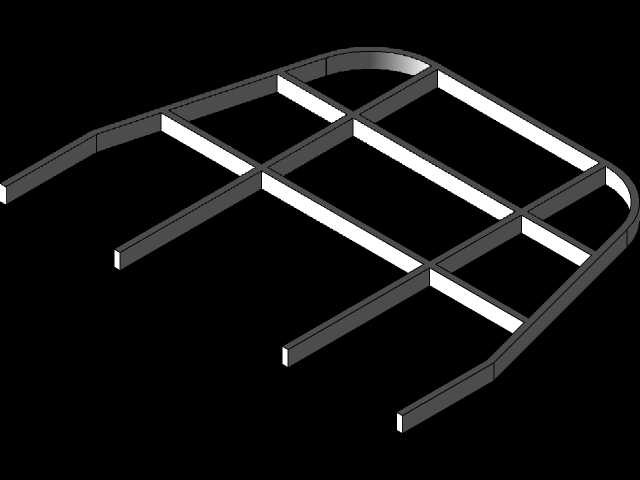

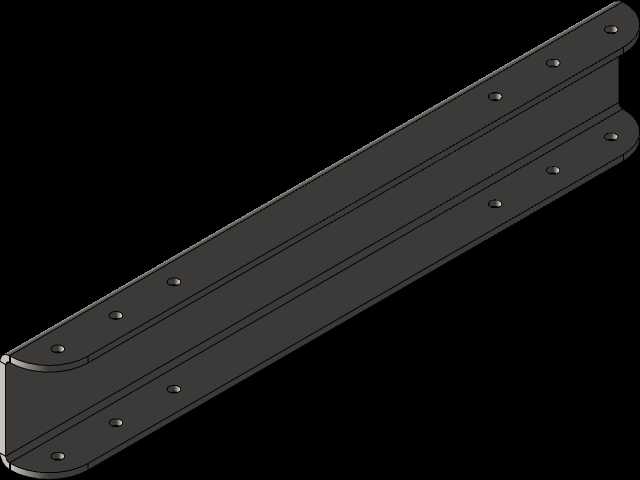

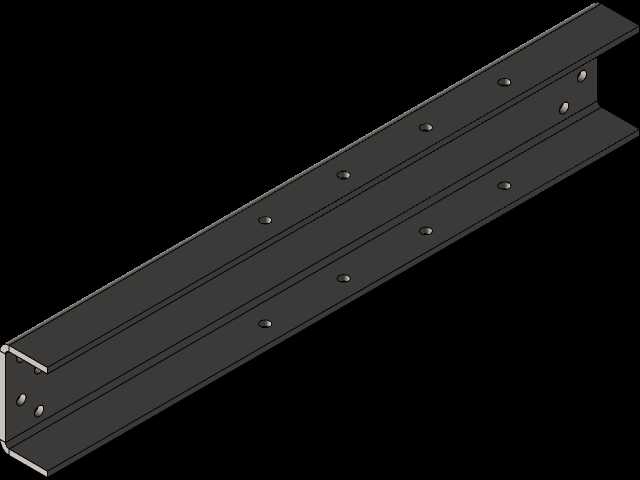

　　不会因复杂结构的故障点过多导致停机时间过长。驾驶位的操控布局符合早期车辆的操控逻辑，转向、制动、动力控制部件的位置设置符合一线作业人员的操作习惯，无需额外的操作培训即可快速上手，适配早年作业人员流动性较大、技能水平参差不齐的使用场景。货厢的栏板采用可翻转固定结构，需要装卸大型物料时可将侧方栏板放倒，拓展装卸作业面，提升大件货物的装卸效率，栏板锁止结构采用简单的插销式设计，锁止可靠，操作便捷，行驶过程中不会因颠簸出现栏板自行松脱的问题。整车的配重设计将动力部件的重量集中在牵引单元的驱动轮上方，可提升驱动轮的抓地力，即使在雨天路面湿滑或者轻度坡道起步的场景下，也能减少驱动轮打滑的概率，保证车辆的牵引能力。底盘的纵梁采用贯通式结构，从牵引单元前端一直延伸到货厢尾部，保证整车底盘的结构刚度，满载状态下长期行驶不会出现底盘变形、铆接点位松动的问题，适配长期重载的作业需求。
