镂空环形便携提手式机械构件

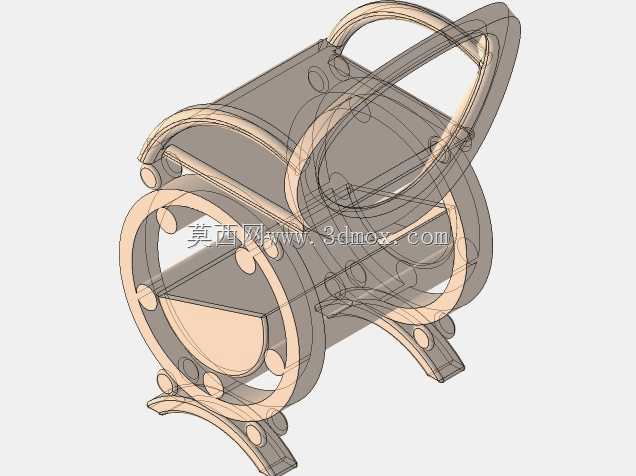

　　该构件采用对称式环形框架作为主体承载基础，两侧设置的弧形提手结构完全贴合人手握持的弧度，在设备转运、工位间临时挪移的场景下，操作人员无需额外借助吊装绑带或辅助工装，直接握持提手即可完成短距离搬运，适配实验室小型试验装置、户外便携检测设备、模块化快换工装单元的日常移位需求。主体环形结构上均匀分布的凸台定位点，可与配套端盖、功能模块实现快速对位，每个凸台预留的安装孔位可适配标准紧固件，装配时无需额外制作定位治具，依靠凸台的止口配合即可保证同轴度公差控制在0.1mm以内，大幅降低现场装配的对位难度。构件中部的镂空设计并非单纯为了减重，在实际工况中，镂空区域可作为流体管路、控制线缆的穿行通道，当该构件作为小型动力单元的外防护框架使用时，

　　内部安装的泵体、阀组或小型电机的外接管线可直接从镂空区域穿出，无需在框架上额外开设穿线孔，同时镂空结构能为内部发热元件提供充足的自然散热空间，避免密闭外壳导致的热量积聚，延长内部元器件的连续工作时长。从设计思路上看，该构件摒弃了传统方正框架的棱角结构，所有外露边缘均做了大圆弧过渡处理，一方面消除了尖锐棱角带来的操作安全隐患，在人员频繁接触的工位场景下避免磕碰划伤，另一方面圆弧过渡的结构能有效分散应力集中点，在承受提手传递的竖向载荷、以及环形端面承受的轴向压紧力时，应力可沿圆弧面均匀传导至整个框架，不会在边角位置出现应力峰值导致的结构变形。在安装边界上，该构件的两端环形端面为标准安装基准面，端面平面度公差控制在0.05mm以内，

　　可直接与配套的法兰盘、端盖实现面贴合密封，适配的安装孔位圆周直径、孔径均遵循通用机械零部件的配套标准，可直接替换同规格的传统筒式防护框架，无需对原有配套设备的安装接口做任何修改。构件的提手与主体框架采用一体化结构设计，不存在焊接、螺纹连接带来的连接强度薄弱点，在承受额定1.5倍载荷的工况下，提手与主体衔接位置不会出现开裂、变形问题，适配频繁搬运的使用场景。在实际应用中，该构件可作为小型流体输送单元的承载框架，内部安装微型泵体与控制阀组后，整体可作为独立模块快速接入流体管路系统，也可作为便携检测仪器的防护外框，内部安装传感元件与数据采集模块后，提手结构方便检测人员携带设备进入现场作业。此外，构件上的环形凸台除了定位安装作用外，

　　还可作为外置附件的安装基点，可根据实际使用需求在凸台上固定管线卡扣、标识牌、小型传感器支架等附件，无需在主体结构上额外钻孔，避免破坏框架的整体结构强度。从结构受力角度分析，该构件的环形主体截面采用变厚度设计，在提手衔接位置、端面安装凸台位置适当增加壁厚，在非承载的镂空区域适当减小壁厚，在保证整体结构强度满足使用要求的前提下，尽可能降低构件自身重量，提升便携搬运的便利性。
