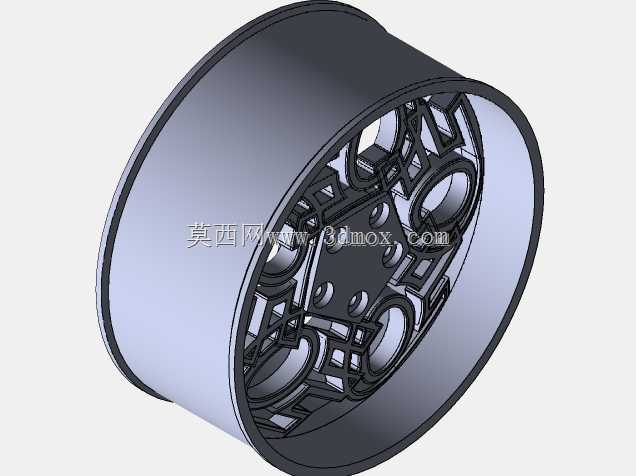

这款轮毂结构针对乘用车辆个性化改装场景开发,区别于常规量产轮毂的对称辐条设计,采用非规则几何镂空的轮辐构型,在满足轮系承载要求的前提下实现外观辨识度的提升。从实际装车应用来看,这类轮毂多用于民用乘用车的外观升级场景,适配常规五孔安装位的乘用车型,轮辋部分采用等厚圆筒结构,边缘预留轮胎安装的止口位,可匹配常规真空子午线轮胎的装配公差,轮辋的轴向宽度符合主流紧凑级车型的轮腔边界,装车后不会超出翼子板的外廓范围,也不会与内侧刹车卡钳、转向拉杆产生运动干涉。设计过程中优先考虑轮辐的载荷传递路径,每一处镂空结构的边缘都做了圆弧过渡处理,避免应力集中导致的轮辐开裂问题,轮辐与轮辋的连接位置采用渐变壁厚设计,从辐条根部到辋圈接合面逐步调整壁厚,
平衡整体重量与结构强度。中心安装面设置了对应螺栓孔的凸台结构,凸台高度匹配轮毂固定螺栓的沉头深度,安装面的平面度控制在装配要求范围内,保证轮毂与车轴法兰面的贴合紧密性,避免高速行驶时出现轮系抖动问题。中心定位孔的尺寸公差按照过渡配合要求设计,可与车轴的定位轴颈精准配合,承担装车时的径向定位作用,降低螺栓受剪切力的风险。轮辐的镂空构型并非单纯为了外观装饰,每一处镂空区域的轮廓都经过载荷路径优化,在车辆过弯承受侧向载荷、经过颠簸路面承受垂向冲击时,应力可以顺着辐条的实体部分均匀传递到轮辋整体结构上,不会在镂空边角处出现应力峰值。从安装边界来看,这款轮毂的偏距设置符合主流前驱紧凑车型的轮距要求,装车后左右轮的轮距变化控制在合理范围内,
不会影响转向系统的阿克曼角特性,也不会增加转向节的额外载荷。轮辋的内侧预留了平衡块安装位,可适配常规粘贴式平衡块的安装,满足轮胎动平衡的操作要求,轮辋边缘的胎圈座位置按照标准轮胎匹配尺寸设计,保证轮胎充气后胎圈与轮辋的密封性能,避免高速行驶时出现轮胎漏气、脱圈的风险。不同于竞技类轮毂采用的多辐条直连设计,这款轮毂的辐条采用交错式几何构型,在视觉上呈现出更强的立体感,同时辐条的实体截面采用变宽度设计,在靠近中心安装面的位置截面宽度更大,向轮辋延伸的过程中逐步收窄,在保证辐条抗弯截面模量满足要求的前提下,尽可能减少非必要的材料堆积,降低轮毂整体的转动惯量,对于车辆起步、制动时的动力响应有一定的正向作用。在结构验证的逻辑上,
这类轮毂设计需要重点校核三种工况下的结构强度:一是垂向冲击工况,模拟车辆高速通过坑洼路面时轮系承受的瞬时垂向载荷,检查辐条与轮辋连接位置的应力是否低于材料屈服强度;二是侧向载荷工况,模拟车辆高速过弯时轮系承受的侧向离心力,检查中心安装孔周围的变形量是否在允许范围内;三是扭转载荷工况,模拟车辆急加速、急制动时轮系承受的扭矩传递,检查螺栓孔周围的应力分布是否均匀。这款轮毂的镂空结构在设计时特意避开了这几处高应力区域,将镂空区域设置在应力水平较低的辐条中部位置,既实现了个性化的外观效果,又不会对整体结构强度造成负面影响。轮辋的外边缘设计了轻微的凸缘结构,一方面可以在轮胎受到侧向挤压时起到限位作用,避免胎圈脱离轮辋,另一方面也能在轻微刮蹭路沿时保护轮辋主体结构不被直接划伤,降低日常使用中的维护成本。中心安装面的背面设置了避让凹槽,可适配不同车型的轴头突出长度,避免装车时出现轮毂顶死轴头、无法贴合法兰面的问题,凹槽的深度按照主流车型轴头的最大突出尺寸设计,具备较好的车型适配性。
