双内孔连接传动转接结构件

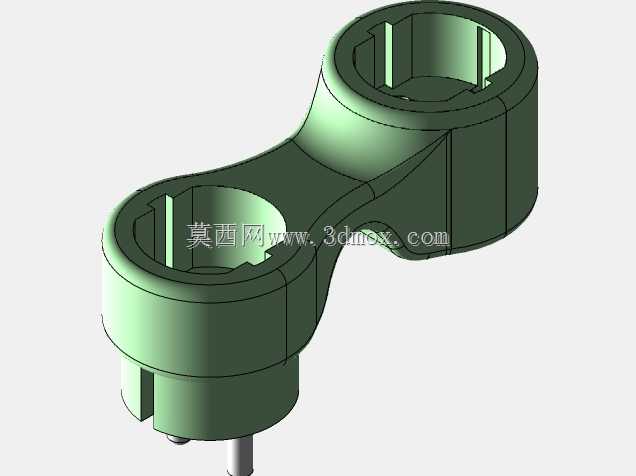

　　该双内孔连接结构件主要应用于中小载荷的传动链路转接场景，常见于轻工自动化设备的动力传递节点、小型工装夹具的工位切换模块、民用机械的操纵联动机构中，用来实现两个不同轴径、不同安装接口的传动部件之间的扭矩传递与位置固定，避免不同规格的传动元件直接对接出现的同轴度偏差、应力集中问题。从结构功能来看，两个带内卡槽的筒状安装端分别对应待连接的两个轴类零件，内卡槽的设计是为了与轴端的平键、花键或者卡簧配合，既可以传递周向扭矩，也能限制轴向的窜动，保证传动过程中两个对接部件不会出现相对滑移；中间的弧形连接臂采用了变截面的过渡设计，在两个安装孔的中心距固定的前提下，连接臂靠近筒状端部的位置做了加厚处理，对应传动过程中应力集中的弯矩最大区域，

　　而臂身中间段适当减薄，在保证整体结构强度满足额定载荷要求的同时，尽可能降低零件自身重量，减少传动链路的转动惯量，提升传动响应速度。设计过程中首先要确定的是两个安装孔的中心距参数，这个尺寸直接决定了该转接件的适配安装边界，需要匹配对接设备上两个传动接口的实际轴间距，中心距的公差需要控制在IT7级精度范围内，避免安装时出现轴孔别劲、装配应力过大的问题；两个内孔的直径尺寸分别对应对接轴的公称尺寸，孔内的卡槽宽度、深度需要与配套的键或卡簧尺寸匹配，卡槽的位置度公差需要严格控制，保证装配后键的受力面均匀贴合，不会出现局部应力过大导致的键槽变形、崩裂问题。零件的外形轮廓做了圆角过渡处理，所有棱边都倒有R1-R2的工艺圆角，

　　一方面是为了减少热处理过程中的应力集中，避免零件淬火时出现开裂风险，另一方面也能避免装配过程中尖锐棱边划伤操作人员、损坏相邻的密封元件或线缆。安装边界方面，该零件的最大外轮廓尺寸由两个筒状端的外径决定，设计时需要预留足够的外围装配空间，避免零件转动过程中与周边的机架、护罩等固定部件发生运动干涉；筒状端的轴向长度需要匹配对接轴的插入深度，既要保证轴与孔的配合长度足够传递额定扭矩，又要避免长度过大导致零件轴向尺寸超出安装空间限制。从实际使用场景来看，这类转接件常替代定制化的轴套对接结构，不需要对原有设备的传动轴做二次加工，只需要根据现有轴的接口尺寸选配对应规格的转接件，就能快速实现不同传动部件的对接，大幅降低设备改造、

　　工装调整的加工成本与周期；在手动操纵的联动机构中，这类双孔转接件还可以用来改变操纵力的传递方向，通过固定的中心距实现操纵行程的固定比例转换，保证操纵动作的一致性。结构设计时还需要考虑零件的加工工艺性，两个内孔与中间连接臂采用一体化成型结构，适合采用模锻成型后再做机加工的工艺路线，毛坯成型时提前预留出内孔、卡槽的加工余量，减少后续机加工的材料去除量，提升加工效率；外表面的弧形曲面可以采用数控铣削一次成型，保证曲面的轮廓度符合设计要求，减少装配后的动不平衡量，适合在中低转速的传动场景下长期稳定运行。
