螺旋变径导流管接头结构设计

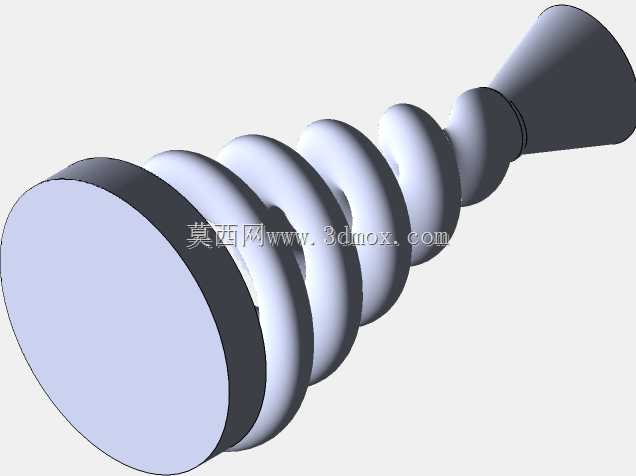

　　在流体输送管路系统的现场改造与非标适配场景中，经常会遇到现有直管段需要转向、同时完成管径过渡的需求，常规的标准弯头加异径管的组合方案，不仅需要多段管件拼接、增加焊缝或接头泄漏点，还会在管径突变位置产生局部涡流，提升管路沿程阻力损失，尤其在含有固体颗粒的浆料输送、或者对流体流态稳定性要求较高的工况下，这种拼接结构的缺陷会被进一步放大。这款螺旋变径导流结构，正是针对这类现场管路改造的痛点设计，整体采用一体化成型思路，将螺旋导流段与锥形变径段整合为单一构件，省去了多管件拼接的装配工序，也从结构上消除了多段连接带来的密封风险。从结构细节来看，构件左端为等直径平直连接端，端面预留标准管路对接的密封面宽度，可适配常规的法兰连接、

　　卡箍连接或者粘接/焊接工艺，连接端的平直段长度经过校核，能够满足常用管路接头的插入深度要求，不会出现对接时密封面压合不足的问题。平直段向后延伸的主体部分，采用连续的螺旋凸起结构，这部分结构并非单纯的外观造型，而是经过流道仿真优化的导流结构：当流体从左端平直段进入螺旋段时，螺旋凸起会引导流体形成稳定的轴向旋流，这种旋流状态一方面可以降低流体在管内的沿程阻力，另一方面对于含有固体颗粒的输送介质，旋流产生的离心力可以将颗粒甩向管壁附近，减少颗粒在管底沉积造成的管路堵塞风险，同时在管路需要转向的场景下，螺旋段自身的曲率过渡可以替代传统弯头的直角转向，避免直角弯头处的流道突变造成的局部阻力激增，

　　也能减少高速流体携带颗粒对弯头外侧壁面的冲蚀磨损。螺旋段向后平滑过渡到锥形收缩段，锥角经过流场优化，采用小角度渐缩设计，而非 abrupt 的台阶式变径，这种设计可以让流体在管径缩小的过程中保持流态稳定，避免在变径位置产生脱流区和涡流区，降低局部压力损失，同时锥形段的末端为小直径连接端，同样预留了标准对接结构，可直接对接下游的小直径管路，不需要额外加装异径接头。在安装边界方面，这款构件的整体轴向长度控制在常规同通径直管弯头加异径管组合长度的三分之二左右，对于安装空间局促的设备内部管路排布、或者现有管路改造时空间不足的场景，能够大幅降低对安装空间的要求，不需要对周边现有管线或设备结构进行额外拆改。

　　螺旋段的外径尺寸与左端大直径连接端的外径保持一致，安装时不需要额外扩大管路的安装预留孔洞，螺旋凸起的高度经过控制，不会超出连接端的外轮廓边界，避免在穿板安装或者密集管线排布时与周边构件产生干涉。从实际工况适配性来看，这种一体化结构既可以用于工业水循环系统的管路改造，减少弯头和异径管的接头数量，降低漏水风险；也可以用于粉体气力输送管路，利用螺旋导流的旋流效果减少粉体在管内的沉积堵塞；还可以用于小型通风除尘系统的管路连接，降低管路系统的整体风阻，提升风机的运行效率。在结构强度方面，螺旋凸起的结构同时起到了加强筋的作用，相比等壁厚的平直管件，螺旋结构可以提升构件整体的环向刚度和抗外压能力，在负压输送工况下不容易出现管壁吸瘪变形的问题，同时壁厚分布经过优化，螺旋凸起位置的壁厚适当加厚，对应流体冲蚀更严重的区域，提升构件的耐磨使用寿命，而平直段和锥形段的壁厚保持均匀，兼顾结构强度与材料成本的平衡。在建模过程中，螺旋段的导程、螺旋升角都经过反复调整，既要保证导流效果足够形成稳定旋流，又要避免螺旋升角过大造成流体阻力反向升高，锥形段的过渡圆角也做了平滑处理，整个流道内壁没有尖锐棱角，减少流体流动过程中的局部阻力，也避免杂质在棱角位置滞留堆积。
