带肩外螺纹圆柱头连接销轴结构

　　这类带肩螺纹销轴在各类工装夹具、自动化输送线、轻载传动机构里应用十分广泛，很多做设备组装的结构工程师在做铰接副设计的时候，都会优先选用这类结构来替代普通光轴加卡簧的固定方案。从实际使用场景来看，它最常出现在需要快速拆装的铰接位置，比如工装夹具的摆臂连接点、输送线的挡料机构转轴、小型气动执行元件的输出端连接位，相比普通的光面销轴，它自带的圆柱头可以直接作为轴向定位面，不需要额外加装轴端挡圈或者锁紧螺母，能有效减少装配环节的零件数量，降低现场装配的工时消耗。

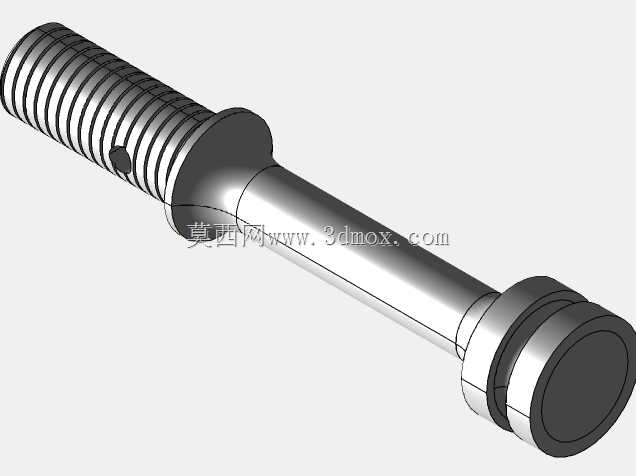

　　从结构功能上看，这个零件的杆部做了分段设计，靠近头部的位置加工有一段外螺纹，中间是光杆的配合段，末端和头部之间有一圈凸起的轴肩，这个轴肩的端面是经过精度控制的，装配的时候可以直接贴靠在被连接件的安装面上，既承担轴向的限位作用，也能在承受径向载荷的时候分散接触面的压应力，避免应力集中导致的安装面凹陷变形。光杆段的直径和安装孔的配合公差一般会选H7/g6的间隙配合，保证铰接转动的时候没有卡滞，同时也不会因为间隙过大出现晃动量超标的问题，螺纹段的作用主要是在销轴穿入安装孔之后，配合薄型螺母或者尼龙锁紧螺母实现轴向的锁紧固定，防止设备运行过程中因为振动导致销轴轴向窜动甚至脱出。

　　设计这类零件的时候，首先要明确安装边界的尺寸限制：头部的圆柱直径要比安装孔的直径大2-3mm，保证足够的支撑面，轴肩的厚度要根据实际承受的轴向载荷来核算，一般轻载场景下取2-3mm即可，如果是承受冲击载荷的铰接位，需要适当加厚轴肩，同时在轴肩和光杆的过渡位置加工R0.5-R1的圆角，避免热处理或者受载的时候出现应力断裂。螺纹段的长度要比被连接件的总厚度多出2-3个螺距，保证螺母能够完全锁紧，同时不会因为螺纹过长导致末端突出螺母太多，干涉周边的运动部件。光杆段的长度要严格匹配两个被铰接件的总厚度，保证装配之后轴肩和锁紧螺母能够刚好夹紧两侧的安装面，不会出现轴向窜动的间隙。

　　实际选型应用的时候，还要注意零件的材质和表面处理要求，常规工况下用45号钢调质处理，硬度控制在220-250HBW就可以满足强度要求，如果是在腐蚀环境或者食品级设备上使用，会换成304不锈钢材质，不需要额外做表面处理。如果是用在频繁摆动的铰接位置，光杆段的表面粗糙度要控制在Ra1.6以下，降低转动过程中的磨损量，延长零件的使用寿命。很多新手工程师在设计这类销轴的时候容易忽略螺纹收尾的位置，把螺纹段直接加工到轴肩位置，实际上螺纹收尾处的退刀槽位置是应力集中的高发区，设计的时候要保证光杆的配合段完全覆盖铰接的转动接触面，不要让螺纹部分进入配合孔内，否则会因为螺纹的牙型缺口导致接触应力不均，加快孔壁的磨损，甚至在受冲击的时候出现销轴断裂的问题。

　　另外这个零件头部的圆柱面可以加工出两个平行的扁位，方便装配的时候用扳手夹持拧紧，不需要在轴端加工内六角孔，对于小直径的销轴来说，加工扁位的工艺性更好，也不会削弱轴端的结构强度。在做三维建模的时候，要注意螺纹部分的简化表达，常规工程图里不需要画出真实的螺纹牙型，用螺纹修饰线表示即可，但是如果是做运动仿真或者干涉检查，要按照螺纹的大径尺寸来建模，避免仿真的时候出现装配干涉的误判。安装的时候要注意，穿入销轴之前要在光杆配合面涂抹少量的润滑脂，减少初期转动的磨损，锁紧螺母的时候不要过度拧紧，要保证铰接的摆臂能够灵活转动，没有卡滞的情况，如果锁太紧会导致配合面压得过死，转动阻力变大，加快磨损速度。
