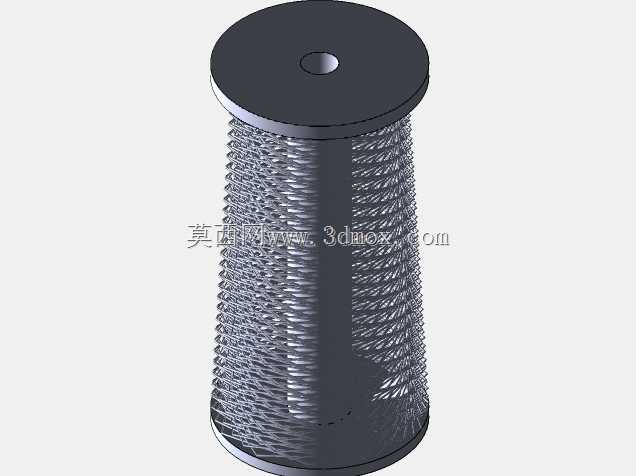

带法兰盘端锥管外螺纹连接结构件

　　这款带法兰端的锥形外螺纹结构件，在流体输送管路系统、高压密封连接场景中应用十分广泛，日常在液压站油路布设、气动控制回路装配、中低压化工管路对接的工位上，经常能见到同结构的零件。不同于普通等直径圆柱螺纹依靠密封圈或生料带填充间隙实现密封，锥形螺纹的牙型沿着轴向呈现均匀锥度，拧紧过程中内外螺纹的牙侧会逐渐挤紧贴合，依靠螺纹牙本身的过盈配合就能实现足够的密封性能，不需要额外添加过多密封填料，在需要反复拆装维护的管路节点上，这种结构的优势十分明显，既可以减少密封件老化带来的泄漏风险，也能降低现场装配的操作复杂度。

　　从结构设计逻辑来看，顶端的法兰盘结构是整个零件的受力承载端，法兰端面做了平整精加工处理，安装时可以和对接件的端面完全贴合，既可以作为拧紧操作时的受力支撑面，也能在需要端面密封的场景下配合密封垫片实现双重密封效果。法兰中心预留的轴向小孔，是流体介质的流通通道，孔径大小根据公称通径匹配设计，孔口位置做了微小倒角处理，既可以去除加工毛刺避免划伤对接管路的密封面，也能减少介质流通时的局部阻力，降低管路内的紊流损耗。

　　螺纹段的锥度严格遵循通用密封管螺纹的锥度规范，牙型角、螺距参数都和标准内螺纹件完全适配，设计时特意控制了螺纹段的有效旋合长度，既保证足够的旋合扣数来承受管路内压带来的轴向推力，也避免旋合过长导致装配扭矩过大、螺纹牙咬死的问题。螺纹牙的表面粗糙度做了针对性控制，牙顶和牙侧没有明显的加工刀痕，这样在旋合过程中可以让牙面均匀接触，不会因为局部凸起导致应力集中，长期受压力脉动冲击时也不容易出现螺纹牙滑牙、断裂的问题。

　　从安装边界来看，法兰盘的外径尺寸大于螺纹段大端直径，安装时法兰下端面和对接件表面贴合后，螺纹段完全伸入对接的内螺纹孔内，不会出现螺纹外露的情况，整体安装后结构紧凑，不会占用过多的管路布设空间。零件整体采用轴对称结构设计，加工时可以一次装夹完成法兰端面、中心孔、外螺纹的全部车削工序，有效减少二次装夹带来的形位公差，保证法兰端面和螺纹轴线的垂直度，避免安装后出现偏斜导致密封失效的问题。

　　在实际设备选型应用中，这类锥形螺纹连接件常被用在油路块的接口位置、气缸的气路对接端、中小型水泵的进出口连接位，相比普通圆柱螺纹加密封胶的连接方式，锥形螺纹的连接结构抗振动性能更好，在设备运行产生持续振动的工况下，不容易出现螺纹松动、介质泄漏的问题。设计建模过程中，螺纹段的锥度过渡位置做了微小的圆角处理，避免应力集中在锥段和法兰的交接位置，当管路受到侧向冲击力时，应力可以沿着圆角平滑过渡，不会在交接位置出现断裂隐患。法兰盘的厚度根据额定工作压力匹配设计，既保证拧紧时有足够的刚性不会出现法兰变形，也不会因为厚度过大造成材料浪费、整体重量增加的问题。中心流通孔的内壁做了光滑处理，没有台阶或凸起，介质流过时不会产生滞留区，对于输送带有微小杂质的流体介质时，也不容易出现杂质堆积堵塞孔道的问题。
