六角星形非标异形紧固螺钉三维设计

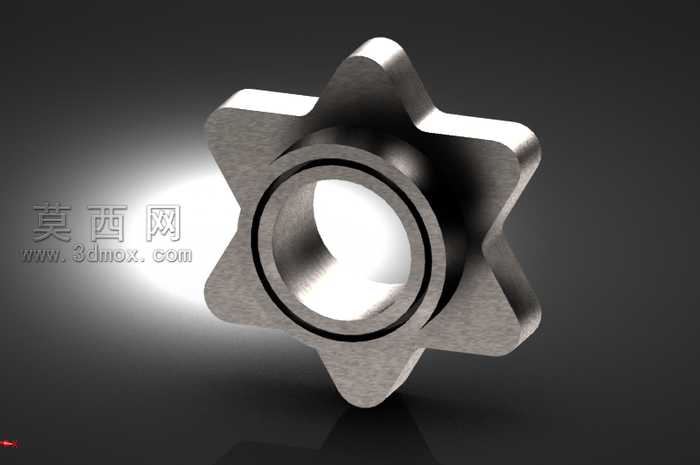

本作品为非标异形紧固类零件的三维设计成果，整体采用六角星状外轮廓搭配中心同轴通孔的结构形式，建模过程严格遵循机械零件设计的精度规范，首先通过草图绘制精准定位星形外轮廓的六个凸角顶点与内凹圆弧过渡位置，确保每个凸角的角度、棱边尺寸完全对称，避免出现受力不均的结构缺陷。中心通孔采用同轴心约束完成建模，通孔内壁与外轮廓的同轴度公差控制在合理范围内，满足后续装配时的配合精度要求。建模完成后对零件的棱边进行了统一的圆角过渡处理，既消除了尖锐棱角带来的加工安全隐患，也优化了零件安装时的导向性，避免装配过程中刮伤配合件表面。材质渲染阶段选用金属质感的哑光钢材材质，还原了钢制紧固件经过表面处理后的真实质感，通过环境光、反射光的参数调整，清晰呈现出零件外轮廓的棱边转折、中心通孔的内壁结构以及各表面的光影过渡效果，能够直观展示零件的立体形态与结构细节。设计过程中充分考虑了该类异形螺钉的使用场景，星形外轮廓可适配专用的紧固工具，相比普通槽型螺钉能够承受更大的拧紧力矩，不易出现打滑滑牙的问题，中心通孔的设计可满足穿装定位、减重或者走气走线的特殊装配需求，整体结构紧凑，各部分尺寸比例协调，既满足机械紧固的功能需求，也兼顾了零件的加工工艺性，可直接用于后续的工程图导出、数控加工编程或者虚拟装配验证，为非标紧固件的设计选型提供直观的三维参考。
