真空管式太阳能热水供应装置三维设计

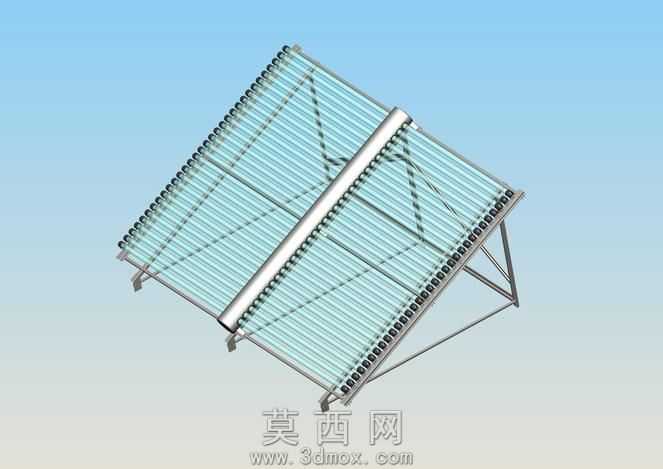

本作品为真空管式太阳能热水装置的三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先对装置的核心功能模块进行拆解，分别完成真空集热管阵列、卧式储热水箱、倾斜支撑支架三大核心部件的独立建模，再通过装配约束完成整体结构的整合。建模阶段针对真空集热管做了精细化结构还原，每根集热管都还原了外玻璃管、内吸热管、端部密封结构的细节，阵列排布时严格按照实际产品的管间距、倾斜角度设置参数，保证集热面的排布符合采光需求；储热水箱采用卧式圆柱结构建模，还原了箱体的保温层厚度、端部端盖、与集热管连接的接口结构，同时对水箱表面的金属质感做了材质区分，呈现出不锈钢外壳的哑光金属质感；支撑支架部分采用桁架式结构建模，还原了方管型材的截面特征、斜撑加固结构、底部支撑脚的细节，通过装配约束将支架与集热管阵列、储热水箱精准配合，还原实际产品的安装角度，保证整体结构的稳定性呈现。渲染阶段采用浅蓝色渐变背景模拟户外晴空环境，为集热管玻璃材质设置了合适的透明度、反射率与折射参数，还原玻璃真空管的通透质感与内管的深色吸热涂层效果，为支架赋予银灰色金属漆材质，为储热水箱赋予拉丝不锈钢材质，通过柔和的环境光与定向光源搭配，模拟自然日光照射下的光影效果，清晰呈现各部件的结构层次与材质特征。设计思路上围绕家用太阳能热水装置的实际功能逻辑展开，优先保证集热面的采光角度合理，支架的支撑结构符合力学承重逻辑，储热水箱与集热管的连接位置符合自然循环的水路原理，整体模型结构完整，细节还原度高，可用于产品结构展示、原理演示等场景，清晰展现真空管式太阳能热水器的整体构造与各部件的装配关系。
