4U规格SKB防护机架结构设计

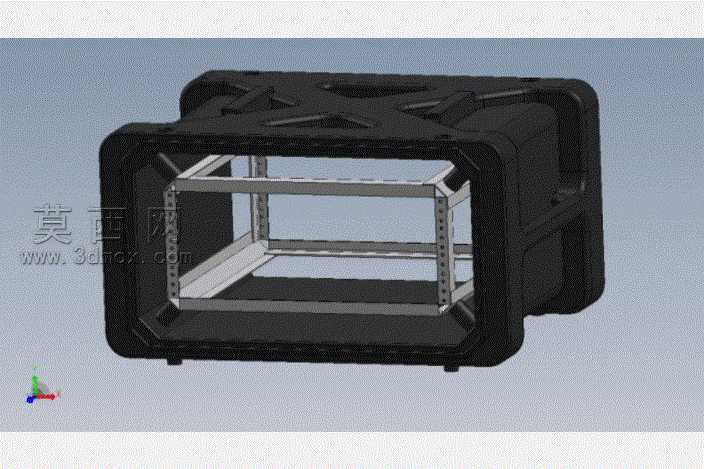

本作品为4U规格SKB防护机架的三维设计成果，建模阶段采用SolidWorks完成全参数化构建，首先从核心承载框架的基准定位入手，先绘制内部金属安装架的二维草图，严格遵循标准U位设备安装的孔位间距规范，对安装条上的每一个固定孔位做阵列约束，保证孔位同轴度与间距公差符合工业设备安装要求，避免后续装配出现干涉问题。外部防护壳体采用一体化包覆式结构设计，建模时通过多段放样与抽壳命令构建出带加强筋的外壳形态，外壳表面的X型交叉加强筋并非装饰结构，而是通过有限元受力分析后确定的布局，能够在不显著增加壳体壁厚的前提下，大幅提升外壳的抗挤压、抗冲击性能，适配设备运输、户外作业等复杂使用场景。材质渲染阶段，对内部金属框架赋予哑光冷轧钢材质，调整金属粗糙度参数模拟真实钣金加工后的表面质感，对安装孔边缘做轻微倒角处理还原真实机加工细节；外部防护壳体赋予高强度工程塑料材质，添加细微的磨砂纹理与轻微的材质颗粒感，还原改性PP/ABS合金材料的视觉特征，同时在边角位置做圆角过渡处理，既避免应力集中问题，也提升了机架整体的握持与搬运安全性。结构设计上采用内外双层嵌套的布局，内部金属框架为核心承载层，负责固定各类4U规格的电子、工控设备，预留充足的走线空间与设备散热间隙，外部防护壳体为防护缓冲层，与内部框架之间预留了缓冲安装位，可加装减震胶垫降低运输过程中的震动传递，保护内部搭载的精密设备。整体设计思路围绕工业设备的便携转运、安全防护、标准化安装三大核心需求展开，所有安装尺寸严格遵循19英寸标准机架规范，保证与通用工控设备、服务器设备的兼容性，外壳的加强筋布局、边角防护结构均参考了专业防护设备的设计标准，兼顾结构强度与轻量化需求，可直接用于防护机架的生产开模参考、设备搭载方案验证等场景。
