铅笔绘制正弦曲线运动仿真三维设计

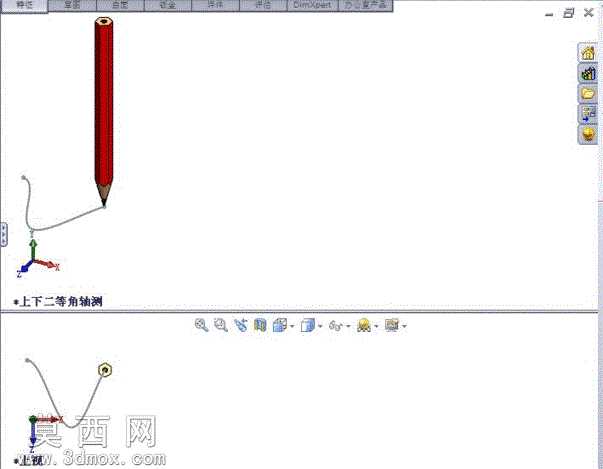

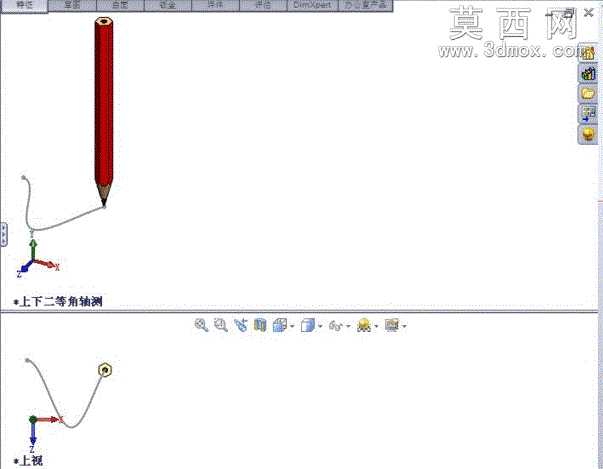

本作品围绕铅笔绘制正弦曲线的运动过程搭建三维仿真场景，建模阶段首先完成标准铅笔的三维实体构建：按照真实木质铅笔的结构比例，分别创建木质笔杆、黑色铅笔芯、金属笔箍、尾部橡皮四个独立实体，笔杆采用正六边形截面沿轴向拉伸成型，对笔杆棱边做微小圆角处理还原真实铅笔的握持触感，铅笔芯采用小直径圆柱与笔杆前端做同轴配合，金属笔箍通过薄壁拉伸加表面滚花纹理实现细节还原，尾部橡皮采用圆角圆柱结构与笔箍做嵌套装配。场景中搭建标准三维坐标系基准，将铅笔初始位置调整为笔尖垂直朝向绘图平面，笔尖与平面预留微小间隙避免初始干涉。运动仿真逻辑采用重建宏驱动的方式实现，首先在草图环境中绘制标准正弦曲线作为运动轨迹参考，将轨迹拆解为X轴方向的匀速直线运动与Y轴方向的周期性往复运动两个独立运动分量，给铅笔添加两个方向的运动副：沿X轴的平移副设置匀速驱动参数，匹配正弦曲线的波长设置运动速度与总行程，沿Y轴的平移副设置正弦函数驱动，匹配正弦曲线的振幅与周期参数，保证两个方向的运动合成后笔尖的运动轨迹与预设正弦曲线完全重合。为了直观展示绘图过程，在笔尖位置添加随动的轨迹生成逻辑，运动过程中实时生成笔尖走过的曲线实体，同时给铅笔模型赋予对应材质：笔杆采用哑光红漆木质材质，调整漫反射参数还原木质漆面的柔和反光，铅笔芯采用深灰色哑光石墨材质，金属笔箍赋予银色金属材质并添加轻微粗糙度模拟金属氧化质感，橡皮采用浅粉色哑光橡胶材质。视图布局上同时配置上下二等角轴测视图与上视图两个视角，轴测视角用于直观展示铅笔的空间姿态与整体运动过程，上视图用于正投影观察绘制出的正弦曲线形态，方便验证轨迹的准确性。整个仿真过程通过宏命令实现一键重建运行，无需逐帧调整关键帧，运行时可清晰观察到铅笔沿X轴平稳移动的同时，随正弦规律上下往复运动，笔尖在虚拟平面上流畅绘制出标准光滑的正弦曲线，运动过程无卡顿、无轨迹偏移，各部件运动无干涉，可用于运动学教学演示、曲线生成逻辑验证，也可作为宏命令建模的参考案例，帮助学习者理解参数化驱动运动仿真的实现逻辑，掌握通过函数驱动合成复杂运动轨迹的建模方法。
