直联式单级油润滑旋片真空泵结构设计

　　在工业生产的负压获取场景中，这类直联式旋片结构的真空获取设备，是中小抽速工况下的核心配置，常见于实验室真空干燥、电子元器件封装抽气、小型注塑机辅助上料、食品包装真空封口、医疗耗材灭菌舱预抽真空等场景，适配的工作负压区间覆盖粗真空到低中真空段，能够满足绝大多数常规工业生产对真空度的基础要求，不需要搭配额外的前级泵组即可独立完成抽气作业，设备集成度高，不需要复杂的外接管路即可快速投入使用。

　　从结构设计逻辑来看，这款泵采用电机与泵腔直联的布局，取消了传统皮带传动结构的冗余部件，既压缩了整机的轴向安装尺寸，也避免了皮带传动带来的传动损耗、皮带老化更换、传动张紧调整等后期维护问题，电机输出轴直接与泵腔内的转子组件连接，传动效率更高，运行过程中的动平衡表现更稳定，整机运行时的振动幅度控制在较低水平，不需要额外做厚重的混凝土基础固定，直接放置在平整的钢制机架或者工作台面即可投入使用，对安装场地的适配性更强。

　　泵体的散热结构设计充分考虑了长时间连续运行的热负荷需求，泵腔外侧布置了密集的平行散热鳍片，鳍片的走向顺着设备运行时的气流方向排布，电机尾部自带的散热风叶转动时产生的冷却气流，可以顺着鳍片间隙快速流过泵体外壁，把泵腔内因旋片摩擦、气体压缩产生的热量及时带走，避免长时间运行时泵油温度过高导致的粘度下降、密封性能衰减问题，保证设备在连续8小时以上的运行工况下，泵腔温度始终维持在合理区间，不会出现过热停机或者密封件过早老化的问题。

　　设备的操作端布置在泵体正面的侧方位置，集成了电源开关、气镇阀操作旋钮、油位观察视窗，操作人员站在设备正面就可以完成启停操作、气镇调节、油位检查的全部日常操作，不需要绕到设备侧面或者背面操作，日常巡检的便利性更高。气镇阀的设计可以在抽除含有少量可凝性水蒸气的气体时，通过掺入少量外界干燥空气的方式，避免水蒸气在泵腔内凝结混入泵油，导致泵油乳化失效，延长泵油的更换周期，也提升了设备对潮湿工况的适配能力。

　　安装接口的设计采用标准化的法兰连接结构，进气口设置在泵体的顶部端面上，预留的连接尺寸符合通用的真空管路连接标准，可以直接搭配快卸法兰、真空波纹管连接到被抽容器，不需要额外做转接接头的定制加工，降低了现场安装的配套成本。底部的安装底座采用一体冲压成型的钢制结构，四个安装脚预留了固定螺栓孔，既可以通过螺栓直接固定在安装机架上，也可以在安装脚下方垫置减震橡胶垫，进一步降低运行时的振动传递，避免振动传导到被抽的精密设备上，影响精密实验或者加工的精度。

　　泵腔内部的旋片采用耐磨复合材料制作，与泵腔内壁的贴合度经过结构优化，在转子高速旋转时，旋片在离心力和弹簧张力的共同作用下始终紧贴泵腔内壁，形成连续变化的密闭容腔，完成吸气、压缩、排气的完整循环，抽气过程的压力波动小，抽速稳定，不会出现明显的压力脉动，对真空度稳定性要求较高的工艺场景适配性更好。排气端设置了内置的油雾分离结构，排出的气体经过油气分离滤芯过滤后，泵油会回流到泵腔内部重复利用，既减少了泵油的损耗，也避免排气中携带的油雾污染车间作业环境，符合常规工业车间的环保排放要求。

　　整机的外形尺寸控制紧凑，横向宽度、纵向深度与高度的比例适配多数小型设备的安装空间预留，不需要占用过大的场地面积，在配套到小型自动化生产线、桌面型实验设备上时，不会因为设备体积过大导致整体布局拥挤。设备的重量控制合理，单人即可完成搬运移位，不需要借助起重设备，在需要经常调整设备位置的车间或者实验室场景中，移动部署的灵活性更强。

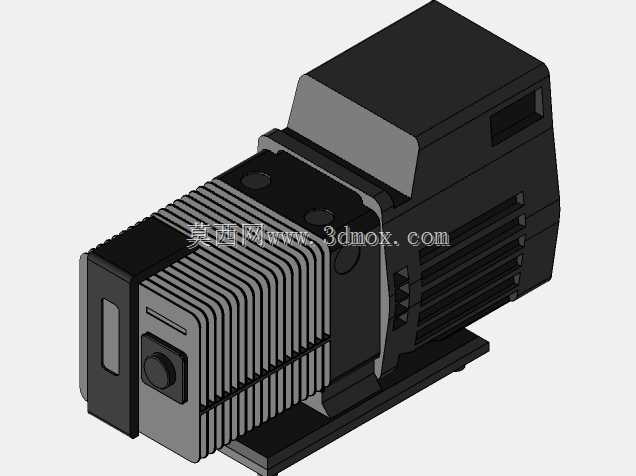

　　从结构建模的细节来看，这款模型完整还原了泵体的所有外部结构特征，包括散热鳍片的排布密度、操作旋钮的安装位置、底座的安装孔位、进出气接口的尺寸比例，在做设备布局仿真、生产线三维排布、配套管路设计时，可以直接调用模型进行干涉检查，不需要再对泵体模型做二次测绘修正，能够有效缩短整体项目的设计周期，避免因为设备模型尺寸偏差导致的现场安装干涉问题。
