小型手摇曲柄驱动活塞式泵结构设计

　　这款手动驱动的活塞式泵结构，在无电力供应的野外作业、应急流体输送场景中有着不可替代的应用价值，比如小型灌溉片区的临时取水、车载配套的应急燃油输送、实验室小剂量试剂精准输送，甚至是户外探险装备里的净水输送单元，都能见到这类结构的身影。从实际功能来看，它依靠人力驱动轮盘转动，通过曲柄连杆结构将旋转运动转化为活塞的往复直线运动，配合泵腔内部的单向阀组完成流体的吸入与加压排出，不需要外接电源或者气源，整体结构可靠性极强，在维护条件有限的场景下故障率极低。

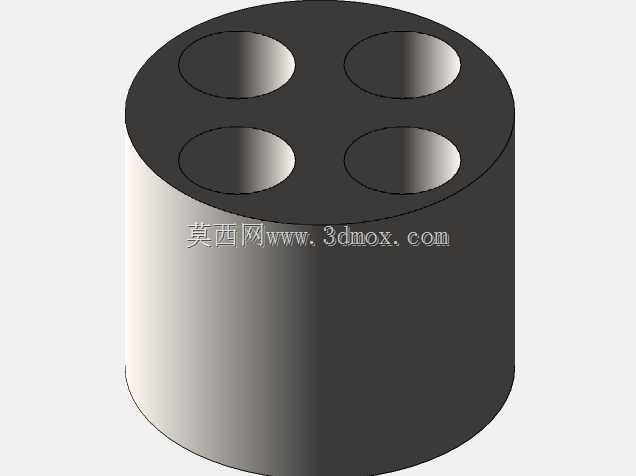

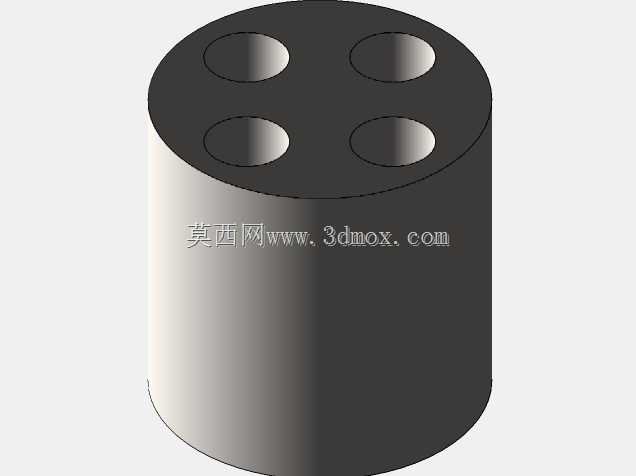

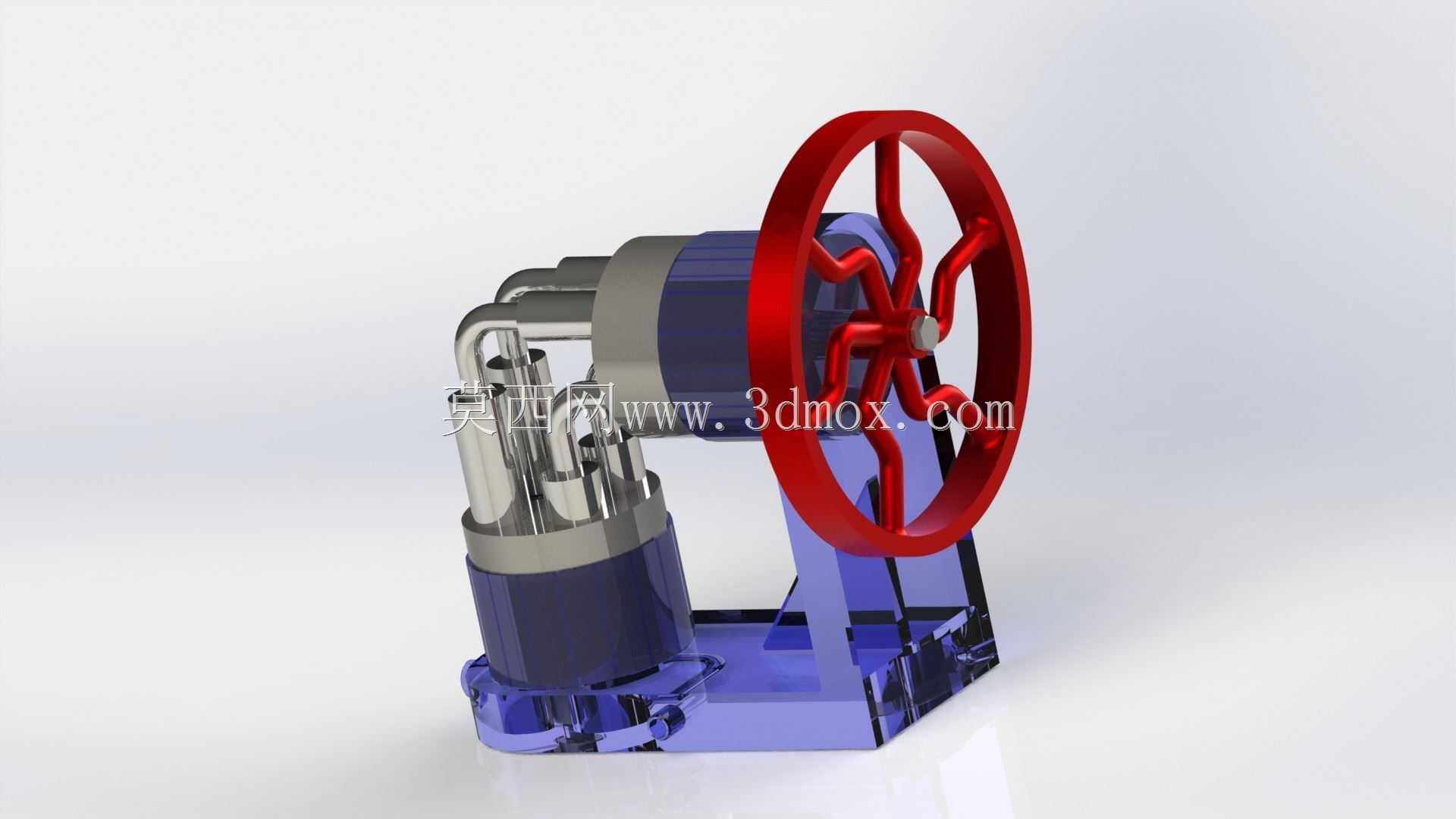

　　设计思路上，这款结构优先考虑了手动操作的力臂匹配，红色手轮的直径经过力矩核算，普通人单手施加15N左右的切向力，就能让泵腔内部达到0.15MPa左右的输出压力，满足小扬程、小流量的流体输送需求。泵体的支撑座采用了通透的框架式设计，一方面是为了降低整体自重，方便便携移动，另一方面是给底部的进出液管路预留了足够的安装空间，不管是插接软管还是硬管连接，都不会和支撑结构产生干涉。缸体部分采用了分段式的装配结构，缸筒和端盖之间通过台阶定位加密封件压紧的方式固定，后期拆解更换密封件、清理泵腔内部杂质的时候，不需要复杂的专用工具，普通活动扳手就能完成全部分解操作。

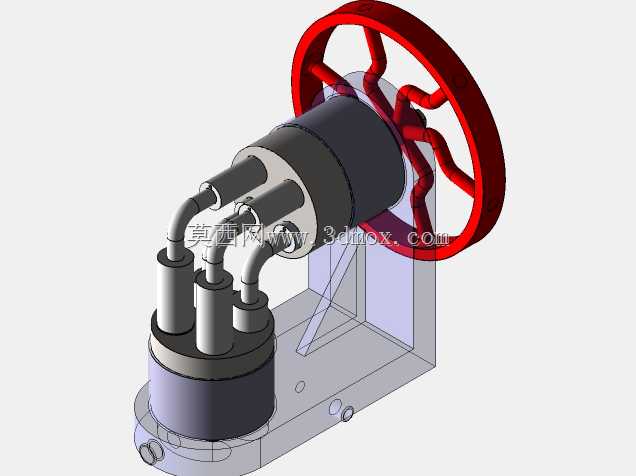

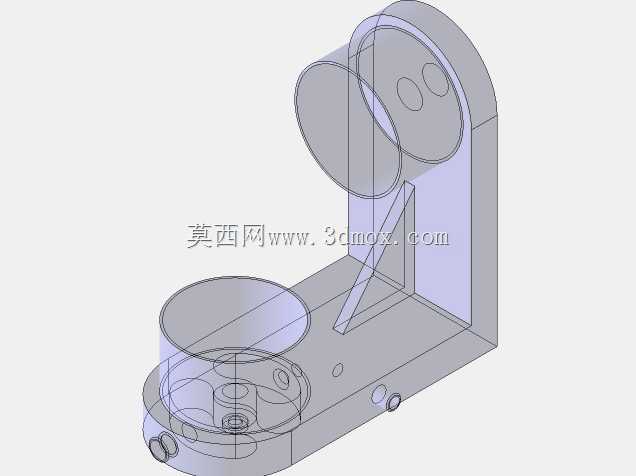

　　从安装边界来看，整个泵体的底部支撑脚预留了四个安装孔位，孔位的中心距按照常用的便携安装支架尺寸匹配，既可以直接通过螺栓固定在移动小推车的台面上，也可以搭配减震脚垫放置在平整的工作台面使用，不需要额外制作复杂的安装底座。管路接口设置在泵体下部的侧方，接口的中心高度距离安装基准面有足够的操作空间，连接管路的时候不需要倾斜泵体，也不会因为管路受力导致泵体安装失稳。传动部分的曲柄连杆机构做了动平衡配重处理，手轮转动的时候不会出现明显的偏心抖动，长时间手动操作也不容易产生疲劳感。

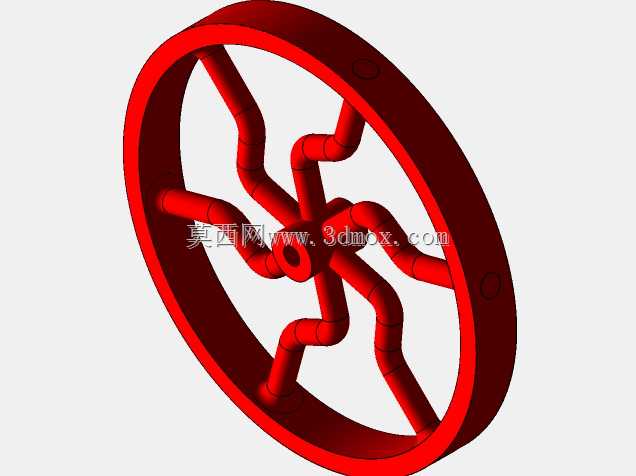

　　流道设计上，泵腔内部的吸入口和排出口都做了圆弧过渡处理，没有直角拐角，流体在泵腔内流动的时候阻力损失更小，也不容易残留输送介质中的固体杂质，减少了单向阀卡滞的概率。手轮的轮辐采用了多根辐条均匀分布的结构，既保证了手轮的整体刚度，在转动施力的时候不会出现轮缘变形，也方便操作人员从任意角度抓握手轮施力，不管是顺时针还是逆时针转动（实际使用中根据单向阀安装方向确定转动方向），都能找到合适的施力点。缸体外部的金属箍件除了起到固定缸筒的作用，还兼顾了散热功能，长时间连续输送温度稍高的流体时，能通过金属箍件将缸体的热量散发到空气中，避免密封件因为长期高温出现过早老化的问题。

　　在实际选型适配的时候，这款结构可以根据输送介质的不同更换缸体内部的密封件材质，比如输送油性介质的时候采用丁腈橡胶密封，输送腐蚀性弱的化学试剂的时候更换氟橡胶密封，不需要改动整体的结构尺寸就能适配不同的输送需求。整个传动部分的运动副都预留了润滑脂加注的位置，日常维护只需要定期在连杆铰接点、手轮转轴位置加注少量润滑脂，就能保证传动结构的顺畅运行，维护成本极低。和电动泵相比，这款手动泵的流量虽然不大，但是输出压力稳定，不会因为电源电压波动出现压力忽高忽低的问题，在需要精准控制小流量输送的场景下，操作人员可以通过控制手轮的转动速度，精准调节输出流量的大小，适合小批量、高精度的流体加注作业。
