家用墙面暗装欧标电源插座结构设计

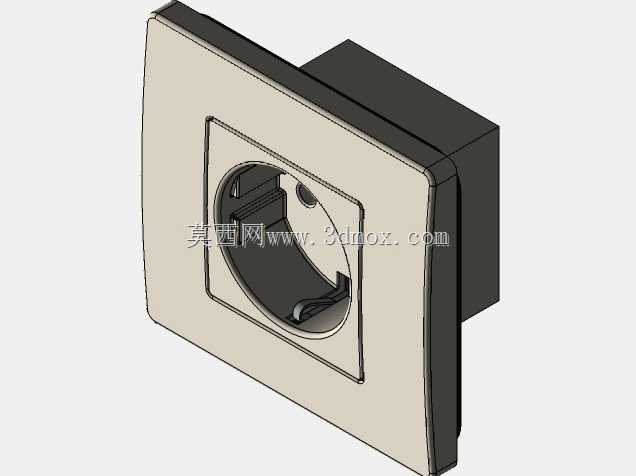

　　这款墙面电源插座的三维结构设计，核心围绕民用建筑室内供电接驳的实际使用场景展开，在做结构拆解前首先要明确其应用边界：这类插座主要适配民用住宅、普通办公场所的室内墙面暗装布线场景，承担单相市电的末端接驳功能，为各类符合欧标插头规格的民用电器、小型办公设备提供稳定的供电接口，日常使用中需要兼顾插拔手感、结构耐用性、安装适配性与用电安全的多重需求。

　　从实际安装的边界条件来看，这款插座采用标准86型暗装适配结构，面板外轮廓尺寸匹配常规86型暗装底盒的安装孔位，面板边缘做了微小的圆角过渡，既避免安装时边缘刮伤墙面涂层，也能在安装后与墙面形成更贴合的视觉效果，不会出现突兀的凸起缝隙。面板与内部功能模块采用卡扣式装配结构，不需要额外的固定螺丝外露，既保证了外观的整体性，也能在后期需要检修内部接线时，通过专用工具撬动面板边缘即可快速拆卸，不会破坏面板表面的涂层与结构。

　　功能结构设计上，这款插座采用欧标两孔圆形插套结构，插套的接触弹片采用高弹性铜合金材质，在三维建模阶段就对弹片的弯折角度、抱紧力做了反复的参数校核：弹片的开口角度设置为15度，既保证插头插入时不需要过大的按压力，也能在插头插脚完全插入后形成足够的接触压力，避免长期使用后出现接触不良、插套发热的问题。插套的固定基座采用阻燃工程塑料材质，基座上设置了对应的定位卡槽，将零、火两极的插套完全分隔在独立的槽位内，避免极端情况下两极之间出现爬电、拉弧的风险，基座的壁厚设置为2.5mm，既满足阻燃结构的强度要求，也不会因为壁厚过大导致整体模块的厚度超出暗装底盒的容纳深度。

　　在设计思路上，这款插座没有做多余的装饰性结构，所有的结构特征都服务于实际使用需求：面板表面做了细微的磨砂纹理处理，既避免日常使用中残留指纹、污渍，也能在插拔插头时增加手部与面板的摩擦力，不会因为面板过于光滑导致插拔时手部打滑。插座的插套入口处做了导向倒角，倒角角度为30度，用户在插拔插头时不需要完全对准孔位，顺着倒角的导向即可顺利将插脚插入插套，降低了盲插的操作难度。同时在插套入口的内侧设置了防误插保护门结构，保护门采用复位弹簧驱动，只有当两极插脚同时以对应角度插入时，才会同步顶开保护门接触内部插套，单极插入时保护门会被侧边的限位结构锁死，避免儿童用细小物件单孔插入引发触电风险，这部分结构在建模时对保护门的运动行程、弹簧的预紧力都做了运动仿真校核，保证保护门的开合顺畅，不会出现卡滞、复位失效的问题。

　　从安装适配的角度来看，这款插座的内部功能模块上设置了两个对称的固定螺丝孔，孔位距离匹配标准86型暗装底盒的安装柱间距，固定孔采用腰型孔设计，允许安装时在水平方向做最大2mm的位置微调，方便施工人员在底盒安装存在微小偏差时，依然能将插座面板调整到水平端正的位置。模块的背部设置了三个接线端子位，分别对应火线、零线与接地端，端子采用螺丝压线结构，接线空间预留了足够的操作余量，即使是4平方毫米的单股铜芯线也能顺利插入端子孔位，拧紧压线螺丝后即可形成可靠的电气连接，不会出现导线松脱的问题。模块背部与底盒接触的位置设置了一圈密封胶条的安装槽，安装时嵌入配套的橡胶密封胶条，可以阻挡墙面的潮气、灰尘从面板与墙面的缝隙进入底盒内部，提升潮湿环境下使用的安全性。

　　在耐用性结构设计上，这款插座的插套弹片做了加厚处理，弹片厚度达到0.6mm，经过反复插拔的疲劳仿真验证，可以承受超过一万次的正常插拔循环而不出现弹性衰减、接触压力不足的问题。面板采用的阻燃PC材质在建模时就做了壁厚均匀性检查，所有位置的壁厚差控制在0.3mm以内，避免注塑生产时出现缩痕、翘曲的问题，保证面板生产出来后平面度符合装配要求，不会出现与墙面贴合不紧密的情况。面板与内部基座的卡扣结构做了加强筋处理，卡扣的根部设置了三角形加强筋，避免多次拆卸面板后卡扣出现断裂、松脱的问题。

　　实际使用场景中，这类插座的安装高度通常根据使用场景做对应调整：普通墙面的安装高度距离完成面30cm，厨房台面上方的安装高度距离台面120cm，空调等大功率设备的专用插座安装高度距离完成面200cm，这款插座的整体结构厚度控制在35mm以内，完全适配市场上常规深度的86型暗装底盒，不需要额外加深底盒，降低了施工的物料成本与安装难度。同时插座的面板颜色采用常规的米白色调，适配绝大多数室内装修的墙面配色，不会因为颜色过于突兀影响整体装修效果。

　　在三维建模的过程中，所有的配合间隙都做了精准的参数设置：面板与基座的配合间隙控制在0.1mm，既保证装配后没有明显的缝隙，也不会因为尺寸公差导致装配困难；保护门与基座滑槽的配合间隙设置为0.15mm，保证保护门滑动顺畅，不会出现卡滞；插套与基座卡槽的配合采用过盈0.05mm的设计，插套压入卡槽后不需要额外固定即可牢牢卡在基座内，不会因为长期插拔插头导致插套移位、松脱。这些细节的参数设置，都是基于实际生产装配、长期使用的需求反复调整而来，没有多余的结构冗余，也没有遗漏必要的安全防护结构，完全满足民用末端供电接驳的各项使用要求。
