T型可调式手动丝锥铰手结构设计

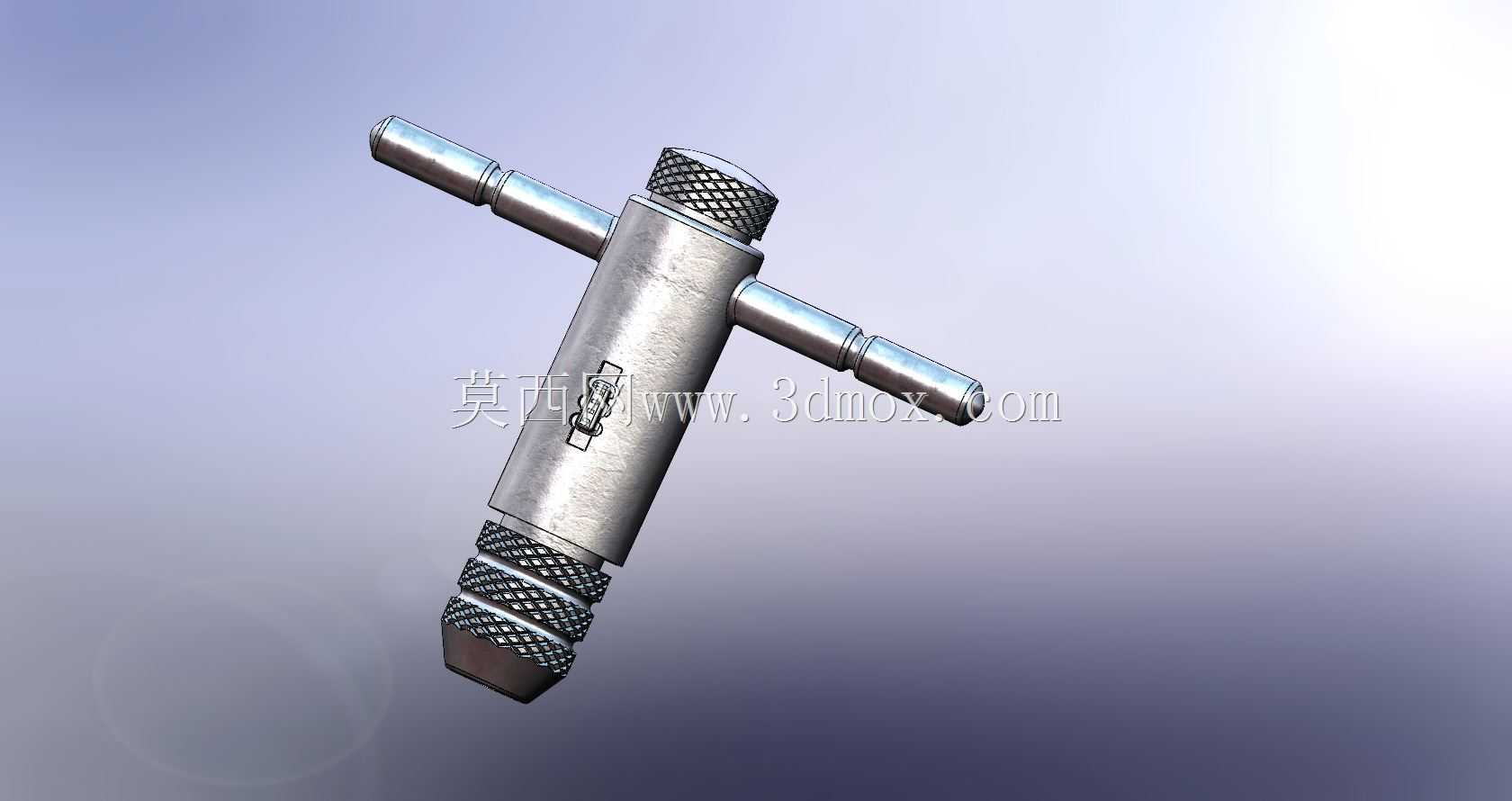

　　在单件小批量机械加工、设备现场维修、装配工位的内螺纹加工场景中，手动攻丝作业始终无法被全自动设备完全替代，尤其是M3到M12区间的小规格内螺纹加工，受工件安装位置限制、螺纹精度要求、加工批量等因素影响，手动丝锥铰手是一线操作工人最常使用的工装工具。这款T型结构的丝锥铰手，核心功能是夹持不同规格的直槽丝锥、螺旋槽丝锥，通过人工施加扭矩完成内螺纹的切削成型，相比直柄式固定铰手，T型的横向握杆结构能让操作人员在施加周向扭矩时获得更稳定的力臂，在盲孔攻丝、深孔攻丝场景下更容易控制进给力度，避免丝锥折断在工件内部。从结构设计逻辑来看，这款铰手采用了三段式的主体布局，中间的夹持主体为圆柱形金属结构，上下两端都设计了网纹滚花结构，

　　上端滚花段用于调节夹头的锁紧力度，通过旋转上端的滚花套，可以带动内部的三爪夹头同步收缩，适配不同柄径的丝锥方榫位置，夹持时不会出现打滑、丝锥偏摆的问题；下端滚花段则用于在攻丝初始阶段，操作人员可以单手扶住主体保持丝锥与工件端面垂直，另一只手转动横向握杆完成初始几牙的切入，避免螺纹攻歪导致的螺纹孔报废。横向的T型握杆采用了可伸缩的对称结构，两端的握杆可以根据需要的扭矩大小调整伸出长度，加工小规格螺纹时可以缩短握杆长度，避免力臂过大导致丝锥扭断，加工大规格螺纹时可以将握杆完全伸出，获得更大的扭矩输出，降低操作人员的施力强度，握杆的末端做了圆弧倒角处理，长时间握持转动时不会硌伤手掌，符合手动工具的人机工程学设计要求。

　　从安装边界和尺寸适配角度来看，这款铰手的主体直径控制在18mm左右，总长度在收缩状态下不超过100mm，横向握杆完全伸出时总宽度在150mm左右，能够伸入大部分设备的狭窄安装空间完成现场攻丝作业，不会因为整体尺寸过大出现干涉问题；夹头的夹持范围覆盖了常用的公制丝锥方榫尺寸，从2mm到7mm的方柄都可以稳定夹持，不需要额外更换夹套，单把工具就能覆盖维修和小批量加工场景下80%以上的小规格内螺纹加工需求。在实际使用场景中，这类T型丝锥铰手不仅可以用于普通碳钢工件的攻丝作业，更换适配的夹头后也可以夹持铰刀完成内孔的精铰加工，或者夹持小型冲头完成薄板的冲孔作业，属于多用途的手动工装工具。设计时主体部分采用了中碳钢调质处理，

　　表面做了发黑防锈处理，滚花部分的粗糙度控制在Ra3.2左右，既保证了足够的握持摩擦力，也不会因为滚花过于尖锐划伤操作人员手部；内部的夹爪采用了合金工具钢淬火处理，硬度达到HRC55以上，长期夹持丝锥方榫也不会出现夹口磨损、夹持打滑的问题，横向握杆与主体的连接位置采用了间隙配合的滑动结构，伸缩时没有明显的卡顿，同时配合限位结构避免握杆从主体中脱出，提升了工具的使用寿命。在装配线的现场配做场景中，经常会遇到工件安装后需要补攻螺纹孔、或者螺纹孔滑牙需要重新回牙的情况，这类T型铰手因为体积小、重量轻，操作人员可以随身携带，不需要借助电动工具的气源或者电源，就能快速完成作业，相比电动攻丝机更加灵活，也不会因为电动工具的转速过高导致螺纹烂牙。在模具维修场景中，模板上的小规格螺纹孔经常需要拆卸后重新攻丝，T型铰手可以垂直伸入模具的型面间隙中，保持丝锥与模板平面垂直，攻出的螺纹孔同轴度更好，安装螺丝时不会出现螺丝偏斜、锁不紧的问题。设计这款工具的三维模型时，重点还原了内部夹爪的联动结构、滚花段的齿形细节、握杆的伸缩限位结构，所有配合面的尺寸公差都按照实际加工的装配要求设定，模型可以直接用于工装工具的改进设计、或者手动工具的生产开模参考，结构中没有冗余的设计部件，所有结构都服务于实际使用的功能需求，没有为了外观增加不必要的装饰结构，完全符合工业级手动工具的设计逻辑。
