四色分类环卫垃圾收集装置结构设计

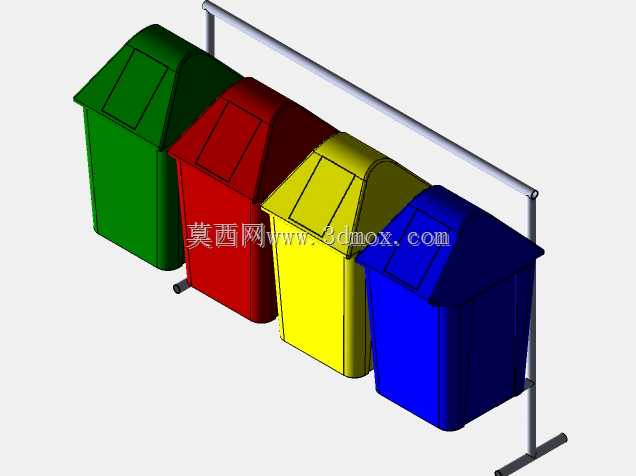

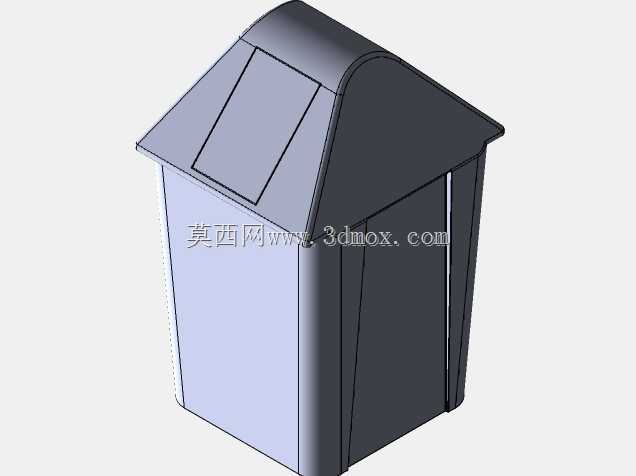

　　这套四色分类收集装置主要面向城市公共区域、居民小区、产业园区、商业综合体户外公共区域的垃圾分类投放场景设计，核心用途是通过明确的色彩分区引导投放者完成可回收物、有害垃圾、厨余垃圾、其他垃圾的分类投放，从投放端实现不同品类垃圾的物理分隔，降低后续分拣环节的人工成本与混装处理带来的资源浪费、环境污染风险。整套装置采用四个独立桶体搭配外置支撑挂架的组合结构，四个桶体分别采用绿、红、黄、蓝四种高辨识度标准分类色，桶身采用上窄下宽的锥台形结构设计，这种结构一方面可以在空桶堆叠时减少仓储与运输环节的占用空间，降低物流周转成本，另一方面桶壁带有的1.2度拔模斜度也适配注塑成型的工艺要求，减少生产过程中的脱模阻力，降低桶件成型的不良率。

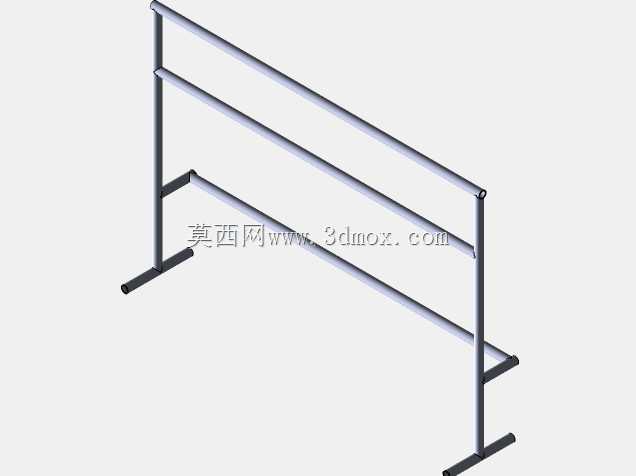

　　桶盖采用斜顶式坡面结构，相比平盖设计，坡面可以快速导排雨水，避免露天放置时积水渗入桶内增加垃圾含水率，同时斜顶结构的开盖转轴设置在桶体后侧上方，投放时桶盖向上翻开后不会占用桶体前方的操作空间，也能避免开盖时桶盖残留的污物滴落到投放者身上。每个桶体的容积按照常规公共区域单日单类垃圾产生量设计，单桶额定容积为120L，桶身壁厚均匀控制在4mm，采用高密度聚乙烯材质的设计参数可以保证桶体耐受日常户外的紫外线照射、低温脆裂与常规碰撞冲击，正常使用场景下的使用寿命可以达到5年以上。外置的金属支撑挂架采用圆管弯折焊接成型，主支撑杆采用直径32mm的镀锌钢管，底部带有两个向外延伸的支撑脚，支撑脚长度为350mm，安装时不需要在地面做膨胀螺栓固定，

　　依靠自身结构重心即可保持稳定，适合临时活动场地、季节性人流集中区域的灵活布置，也可以根据使用需求在支撑脚位置加装固定件实现永久安装。挂架的横向横杆高度设置为1200mm，刚好适配成年人站立时的手臂操作高度，投放者不需要过度弯腰即可完成开盖投放动作，横杆上预留的四个挂点可以分别固定四个桶体的后侧挂耳，避免桶体被随意挪动或者被大风刮倒，同时挂接结构没有额外的锁止件，保洁人员在清运垃圾时只需要向上抬起桶体即可脱离挂架，配合清运车辆的自动提桶机构完成倾倒作业，不需要额外拆装固定结构，提升清运作业的效率。在细节设计上，每个桶体的前侧下部都做了内凹的脚踏位预留，后续可以根据使用需求加装脚踏开盖机构，不需要改动桶体主体结构即可实现无接触开盖升级；

　　桶盖与桶体的连接采用一体式塑料铰链，避免金属铰链长期接触潮湿垃圾渗滤液出现锈蚀断裂的问题，铰链位置的配合间隙控制在2mm，既可以保证桶盖开合的转动顺畅，也不会因为间隙过大导致异味散溢或者蚊虫进入桶内。整套装置的安装边界要求不高，整体占地长度为1800mm，宽度为750mm，放置时只需要保证前方预留800mm以上的操作空间，后方预留300mm的开盖与清运操作空间即可，不需要配套的给排水或者供电接口，对安装场地的适应性极强。从结构建模的角度来看，这套装置的建模过程优先完成单个桶体的参数化建模，通过配置颜色属性快速生成四个不同色彩的桶体组件，再通过自底向上的装配方式完成挂架的结构匹配，所有配合位置都预留了合理的安装间隙，避免实际生产装配时出现干涉问题，桶身的加强筋结构布置在桶体侧壁与底部，在不额外增加壁厚的前提下提升桶体的结构强度，避免装满垃圾后桶体出现鼓胀变形。
