户外静音式100kVA柴油发电机组结构

　　做工业现场供电配套快十年，经手的备用电源项目里，100kVA这个功率段的机组永远是需求最杂的——工地临时接驳、厂区应急备电、偏远基站常驻供电、户外活动临时取电，全是这个功率段的覆盖范围，这次做的这个带外防护框架的机组结构，就是踩过好几次现场坑之后调整出来的版本。

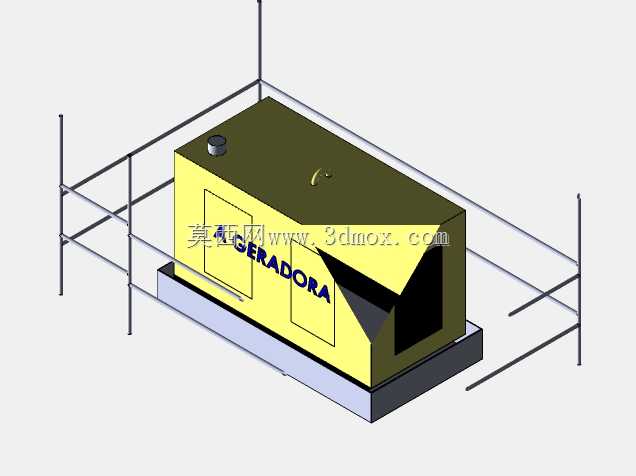

　　先讲实际使用里的痛点，之前做过的裸机组，到了工地现场，吊装的时候钢丝绳直接勒在机组外壳的钣金棱上，卸车就掉漆，遇上雨季现场泥泞，底座直接泡在积水里，没俩月底座锈穿漏了机油；还有户外长期放置的场景，没有外围防护，闲杂人等能直接碰到机组的高温排气段，出过两次烫到人的小事故，还有飞鸟钻进散热口做窝堵了散热片的情况。这次建模的时候，首先把外围的管式防护框架做了整体式设计，框架用标准矩形钢管焊接成型，四个角的竖管直接延伸超出机组顶面300mm，既做吊装时的受力吊点，又能在多台机组叠放运输的时候承担上层重量，不会压到机组本身的罩壳，框架和机组底座之间用橡胶减震垫做软连接，避免运输过程中颠簸的硬冲击传到机组内部的发动机、发电机本体，震松接线端子或者油管接头。

　　机组本身的静音罩壳做了分段式结构，侧面的两扇检修门是快拆式的，不用拆整个框架就能直接打开，日常做机油更换、空滤清理、电瓶检查的时候，开门就能操作，不用拆外围的防护栏，这是之前现场运维提的需求——之前的老机组每次保养都要拆半圈护栏，运维师傅嫌麻烦经常不装回去，等于白做防护。罩壳侧面印的标识位留了足够的平面，后期不管是喷安全警示还是运维单位的logo都不用额外找平，顶面的排气口做了斜向的防雨帽，雨水不会顺着排气口倒灌进发动机的排气歧管，之前有台机组雨季停在户外，雨水倒灌进气缸，盘车盘不动，拆了半天才把水排干净，这次的防雨帽角度做了45度倾斜，同时加了金属防虫网，既挡杂物又不影响排气通畅。

　　底座部分做了一体化的燃油箱集成设计，不用额外外挂油箱，底座的油箱容积按满负载8小时运行设计，底座边缘做了100mm高的围堰，万一机组出现机油、柴油渗漏，液体不会直接流到地面造成污染，围堰底部留了带堵头的排污口，日常清理积油的时候打开堵头就能排，不用抬机组。底座的安装孔位做了长圆孔设计，现场做混凝土基础的时候，预埋螺栓的位置偏差在20mm以内都能直接装，不用重新打膨胀螺栓，这点是跑现场安装总结出来的，很多工地的基础预埋根本做不到图纸上的毫米级精度，长圆孔能省掉大量现场扩孔的工作量。

　　尺寸边界上，整个机组带外围框架的总宽度控制在2.2米以内，刚好能装进标准集装箱的内宽，长途运输的时候不用做超限运输申请，总高度控制在2.4米，普通的厂区限高杆、地下车库入口都能顺利通过，之前有个项目机组做高了，到了现场进不去地下车库的配电房，临时拆了排气管才塞进去，耽误了两天工期。框架底部留了叉车孔，不管是3吨还是5吨的叉车都能直接插进去转运，不用每次都喊吊车，短距离挪位置的时候省很多事。

　　散热系统的通风路径做了导流设计，进风口在罩壳的下部，正对发动机的水箱散热片，出风口在顶面的排气侧，热风直接往上排，不会在机组内部形成涡流，夏天满负载运行的时候，水箱温度能稳定在85度左右，不会出现高温开锅的情况，之前的老机组通风路径没做导流，热风在罩壳里打转，夏天负载一高就高温报警，经常要停机降温。接线舱做了独立的隔舱，和机组的高温段完全隔开，电缆接好之后关上接线舱门，雨水、灰尘都进不去，接线端子不会因为积灰受潮出现氧化打火的情况，隔舱里预留了接地螺栓的安装位，现场接接地极的时候不用自己找位置钻孔。

　　做这个结构的时候，所有的钣金折弯圆角、钢管的切口都做了钝化处理，没有尖锐的毛边，现场安装的时候不会划伤施工人员的手，之前的模型很多时候不注意这些工艺细节，加工厂做出来的零件毛边没处理干净，安装的时候经常有人被刮破手，这些细节虽然不影响设备功能，但实际用的时候体验差很多。整个模型把所有的安装间隙、操作空间都留足了，比如检修门打开之后，手能顺利伸进去摸到机油滤芯、柴油滤芯的位置，不用拆其他零件就能更换滤芯，这些都是实际运维的时候必须考虑的，很多新手做模型只看外观好看，不考虑操作空间，做出来的东西到了现场根本没法维护。
