天花板固定用H型金属支撑连接构件

　　在室内装饰装修、机电管线吊装、轻型设备顶面挂载的施工场景中，这类上下带安装法兰的金属支撑构件是衔接建筑顶板与挂载对象的核心受力部件，区别于常见的丝杆吊装、角码连接形式，这种一体化焊接的H型结构在抗侧向偏移、承重稳定性上有明显优势，尤其适用于对安装精度、结构刚性有要求的顶面固定场景，比如洁净车间内的轻型设备基座固定、公共区域顶面装饰造型的承重支撑、老旧建筑顶面改造时的荷载转接等工况，能有效避免单点吊装带来的晃动、安装位偏移问题。

　　从结构设计逻辑来看，构件采用上下两块平行安装板搭配中间竖向支撑立板的对称布局，上安装板用于贴合建筑天花板结构面，下安装板用于连接待固定的设备或装饰构件，中间的竖向立板采用矩形截面的型材结构，相比同等重量的空心方管支撑，实心立板的抗剪切、抗弯折性能更优，能同时承受垂直方向的静荷载与水平方向的偶然侧向力，比如设备运行产生的微振动、室内气流扰动带来的侧向推力，都能通过立板均匀传递到上下安装板，避免应力集中在连接孔位处造成板材变形。

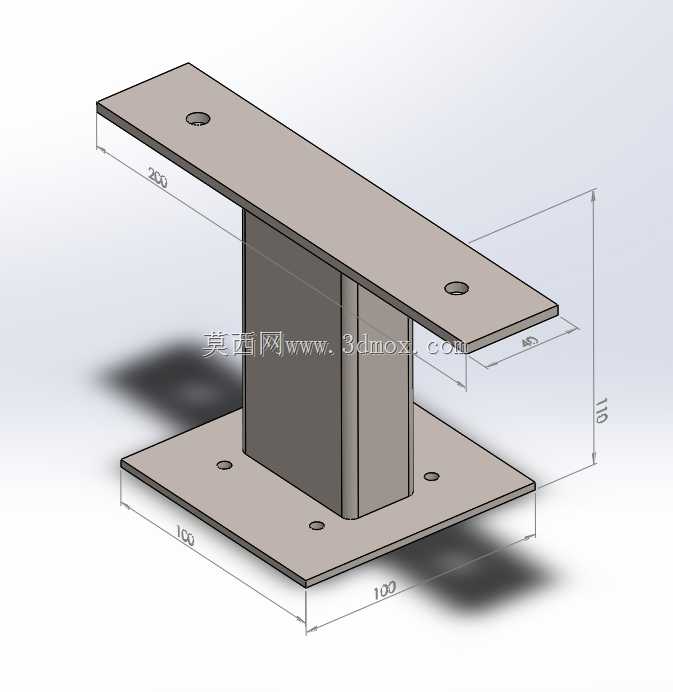

　　尺寸设计上充分考虑了常规施工的安装边界，上下安装板的平面尺寸均为100mm见方，这个尺寸刚好适配常规顶面膨胀螺栓的排布间距，每块安装板上预留的四个安装孔位呈对称分布，孔位间距避开了混凝土顶板内常见的钢筋排布位置，施工时不需要额外扩孔或者调整安装位置，能直接匹配M8-M10规格的膨胀螺栓安装要求；上安装板总长度延伸至200mm，比下安装板长出一倍的搭接长度，主要是考虑到天花板结构面可能存在的平整度误差，更长的贴合面能让安装板与结构面的接触更充分，即使局部顶板有轻微凹陷，也能保证至少两个对角孔位完全贴合受力，不会出现安装后翘曲的问题。构件总高度为110mm，这个高度预留了足够的操作空间，施工时可以在上下板之间的空隙内完成螺栓紧固、管线穿接的操作，不需要额外预留安装操作间隙，能有效压缩顶面挂载结构的占用高度，对于层高有限的室内空间来说，能尽可能减少对室内净空的占用。

　　细节处理上，所有安装板的边缘都做了倒角处理，避免安装过程中划伤施工人员或者损坏挂载设备的表面涂层，安装孔位都做了沉头设计，螺栓紧固后螺帽完全沉入板材表面，不会突出板面影响后续的装饰面贴合；中间立板与上下安装板的连接位置采用满焊工艺，焊接后做了焊疤打磨平整处理，既保证了连接强度，也避免焊渣残留造成的应力腐蚀问题，整体表面做了防锈喷涂处理，能适应室内潮湿环境下的长期使用，不会因为锈蚀导致结构强度下降。

　　实际选型应用时，这类构件的单组额定垂直承重可以达到80kg以上，完全能满足常规轻型设备、装饰造型的挂载需求，相比现场焊接制作的临时支架，这种标准化预制的构件不需要现场切割焊接，能直接通过螺栓完成装配，大幅缩短施工周期，同时也避免了现场焊接带来的防火隐患、焊接质量不稳定的问题，安装完成后的整体结构一致性更好，受力状态更可控。在一些有抗震要求的室内安装场景中，这种刚性支撑结构还可以配合抗震斜撑使用，作为顶面抗震支架的竖向承重部件，能满足抗震支吊架的刚性连接要求，抵御地震作用下的竖向与水平荷载冲击。
