钢制牵引连接环结构设计

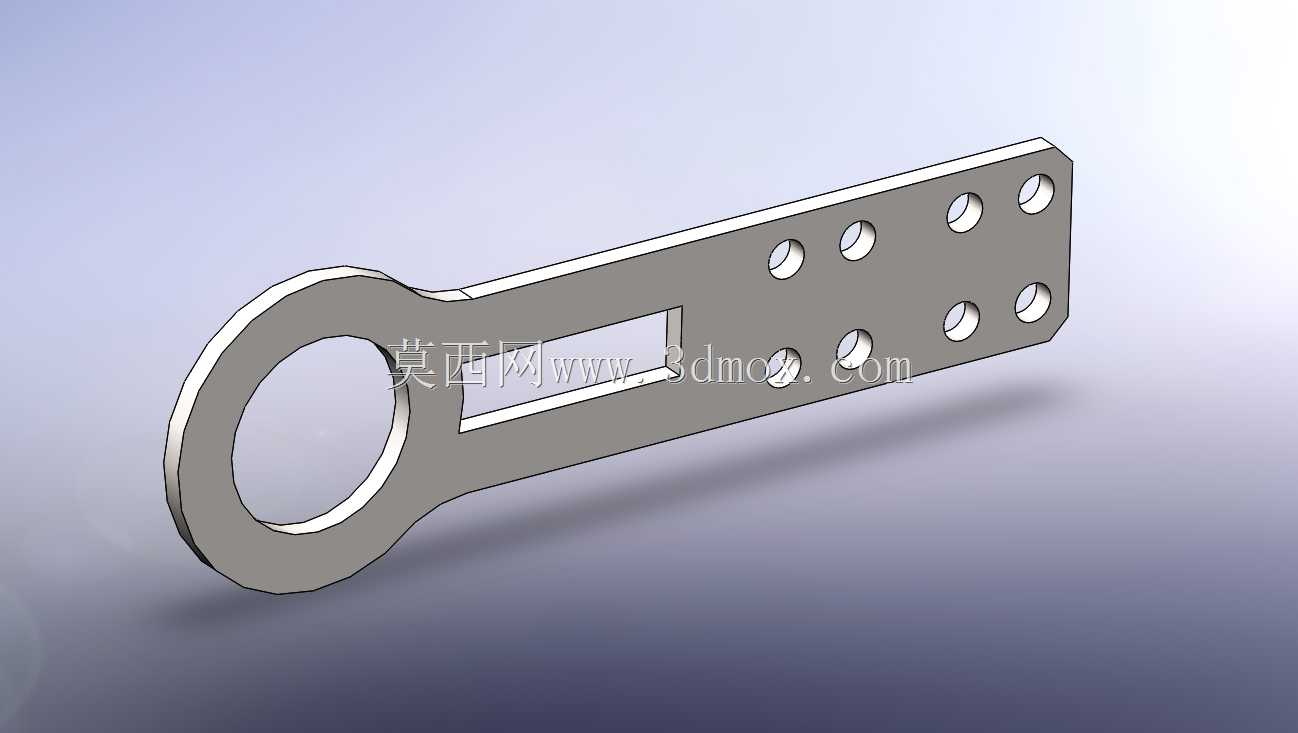

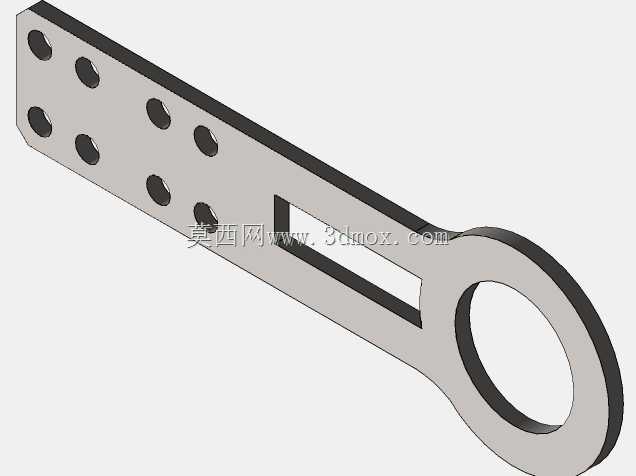

　　该牵引环作为牵引作业场景中的核心受力连接构件，主要应用于车辆拖拽、设备移位、轻型工程机械牵引等工况，承担牵引过程中拉力的传递与载荷缓冲作用，是牵引连接系统中直接对接牵引端与被牵引端的关键零件。从结构设计逻辑来看，零件整体采用一体化扁平钢板加工成型，避免了拼接结构带来的应力集中风险，左端设置大尺寸环形牵引孔，孔边缘做了圆弧过渡处理，能够适配不同规格的牵引销、卸扣等连接固件，环形结构的受力路径均匀分散，可有效降低大拉力作用下的孔边撕裂风险。零件右侧的板状连接段设置了多组规则排布的安装通孔，孔位采用对称式布局，既可以通过螺栓组实现与被牵引设备基座的刚性固定，也能根据不同设备的安装孔距选择对应孔位进行装配，适配多种安装边界条件，

　　无需额外加工转接板即可完成装配，大幅降低现场安装的适配成本。连接段中部开设的矩形镂空槽，并非单纯的减重设计，一方面可以在牵引过程中吸收微小的形变位移，缓冲突发的冲击载荷，避免刚性连接在瞬时大拉力下出现脆性断裂，另一方面也可作为安装对位的观察窗口，方便装配时快速对齐设备端的安装基准，提升装配效率。零件整体采用钢制材料加工，表面无多余装饰结构，所有棱边均做了倒角去毛刺处理，既避免安装过程中划伤操作人员，也能消除棱边的应力集中点，提升零件的疲劳寿命。从安装边界来看，零件的扁平结构设计使其可以直接贴合在设备的安装基座平面上，不需要额外预留较大的安装空间，整体厚度适配常规的螺栓连接长度，多组安装孔的孔距经过公差匹配设计，

　　能够抵消设备基座加工带来的微小孔位误差，保证装配时螺栓可以顺利穿入，不会出现孔位错位导致的强制装配问题。在实际使用场景中，该牵引环可承受持续的纵向牵引拉力，环形端的内孔表面粗糙度经过控制，能够减少牵引销与孔壁的磨损，长期使用后也不会出现过度磨耗导致的连接间隙过大问题。连接段的板宽经过受力核算，在额定牵引载荷下的形变率控制在安全范围内，不会出现永久塑性变形，多螺栓的固定方式也让连接点的载荷分布更均匀，避免单个螺栓受力过大出现剪切断裂。设计过程中充分考虑了野外作业、车间转运等不同使用环境的适配性，钢制基材的强度特性可以适应温差变化、轻微锈蚀等复杂工况，不需要做特殊的表面防护即可满足常规使用需求，若应用在高腐蚀环境中，

　　也可在该结构基础上增加镀锌、喷塑等表面处理工艺，不需要改动主体结构尺寸。从建模逻辑来看，该零件采用钣金类零件的建模思路，先绘制整体轮廓草图，通过拉伸生成主体基体，再依次完成安装孔、牵引孔、中部镂空槽的切除特征，最后添加倒角、圆角等工艺特征，所有特征的参数都匹配实际机加工的工艺要求，没有出现无法加工的锐角、薄壁等不合理结构，建模过程中预留的公差基准也完全符合机械加工的尺寸标注规范，可直接导出工程图用于生产加工。
