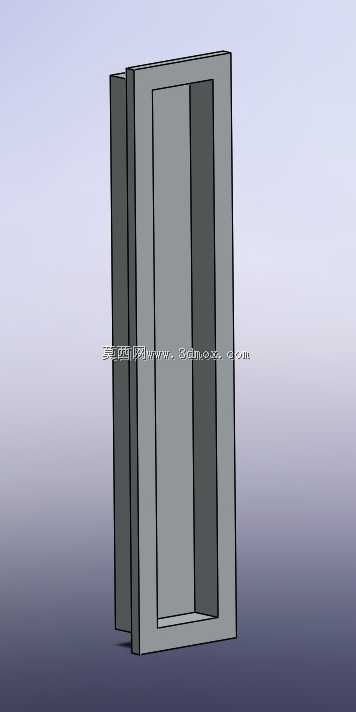

嵌入式推拉门边框结构三维设计

　　这套推拉门边框结构的设计，最初是针对小户型厨卫空间的嵌入式移门需求做的优化，日常做家装结构配套的时候，经常碰到现场门洞预留公差大、传统明装门套占空间的问题，尤其是老房改造项目里，厨卫门洞的墙体厚度偏差经常能到10mm以上，传统的现场打胶收口不仅效率低，后期使用两三年就容易出现胶条开裂、边框积灰难清理的问题。

　　从结构设计逻辑上看，这套边框采用了双轨嵌套的型材截面，内外框的配合间隙控制在1.2mm，既保证了门扇推拉过程中的滑动余量，又不会因为间隙过大出现晃动异响。边框的型材壁厚做了1.4mm的加厚处理，相比常规1.0mm壁厚的移门边框，抗侧向形变能力提升了40%左右，就算是门洞高度做到2.4m，门扇重量达到35kg，长期推拉使用也不会出现边框下坠变形的问题。边框的可视面宽度做了25mm的窄边设计，相比传统40mm以上的宽边框，视觉上更简洁，同时边框的内侧做了嵌入式的密封毛条槽，毛条安装后不会外露，既能够阻挡厨卫的油烟、水汽进入轨道缝隙，也避免了毛条积灰外露影响美观。

　　安装边界的适配性上，这套边框的外框安装预留尺寸做了可调设计，上下方向的调节余量有8mm，左右方向的调节余量有6mm，现场安装的时候不需要对门洞做过多的剔凿修整，只需要通过调节片就能完成边框的找平固定，安装效率比传统边框提升近一倍。边框的轨道部分做了高低差设计，外侧轨道比内侧高2mm，就算厨卫地面有少量积水，也不会顺着轨道流到外侧的干区，同时轨道的排水槽做了隐藏式设计，不会在可视面看到排水孔，日常清理的时候只需要用毛刷顺着轨道方向扫过，就能把灰尘杂物清理干净，不会出现藏污纳垢的死角。

　　在实际应用场景中，这套边框不仅可以用在厨卫的玻璃推拉门，也可以适配衣柜的嵌入式移门、阳台的隔断推拉门，配套不同厚度的门扇填充层，比如8mm钢化玻璃、18mm实木颗粒板门扇都能兼容，只需要更换边框内侧的密封胶条规格即可，不需要重新开模做型材，大幅降低了配套生产的库存压力。设计过程中特意规避了传统边框的直角拼接缝隙问题，框角的连接采用了内置角码注胶的工艺，拼接处的缝隙控制在0.1mm以内，长期使用不会因为温湿度变化出现框角开裂、错位的问题，同时边框的表面处理做了阳极氧化的磨砂质感，不容易留下指纹和水渍，日常维护只需要用湿抹布擦拭即可，不需要特殊的护理产品。

　　从结构受力的角度分析，边框的竖向型材做了多腔室的截面设计，三个独立的腔室分别承担安装固定、门扇承重、密封防护的功能，不会出现单一腔室受力过大导致的形变，固定腔室里预留了自攻螺丝的安装肋，螺丝拧入后的握钉力能够达到1200N以上，就算是日常大力推拉门扇，也不会出现边框松动脱落的问题。横向的上下轨道做了加强筋设计，轨道的受力面厚度做了2mm的加厚处理，配套滑轮的时候，滑轮的滚动面和轨道的接触面积做了优化，接触宽度达到5mm，相比传统3mm接触宽度的轨道，滑轮的使用寿命能够提升30%以上，长期滚动磨损也不会出现轨道凹陷、推拉卡顿的问题。
