带自动复位结构的弹簧门合页构件

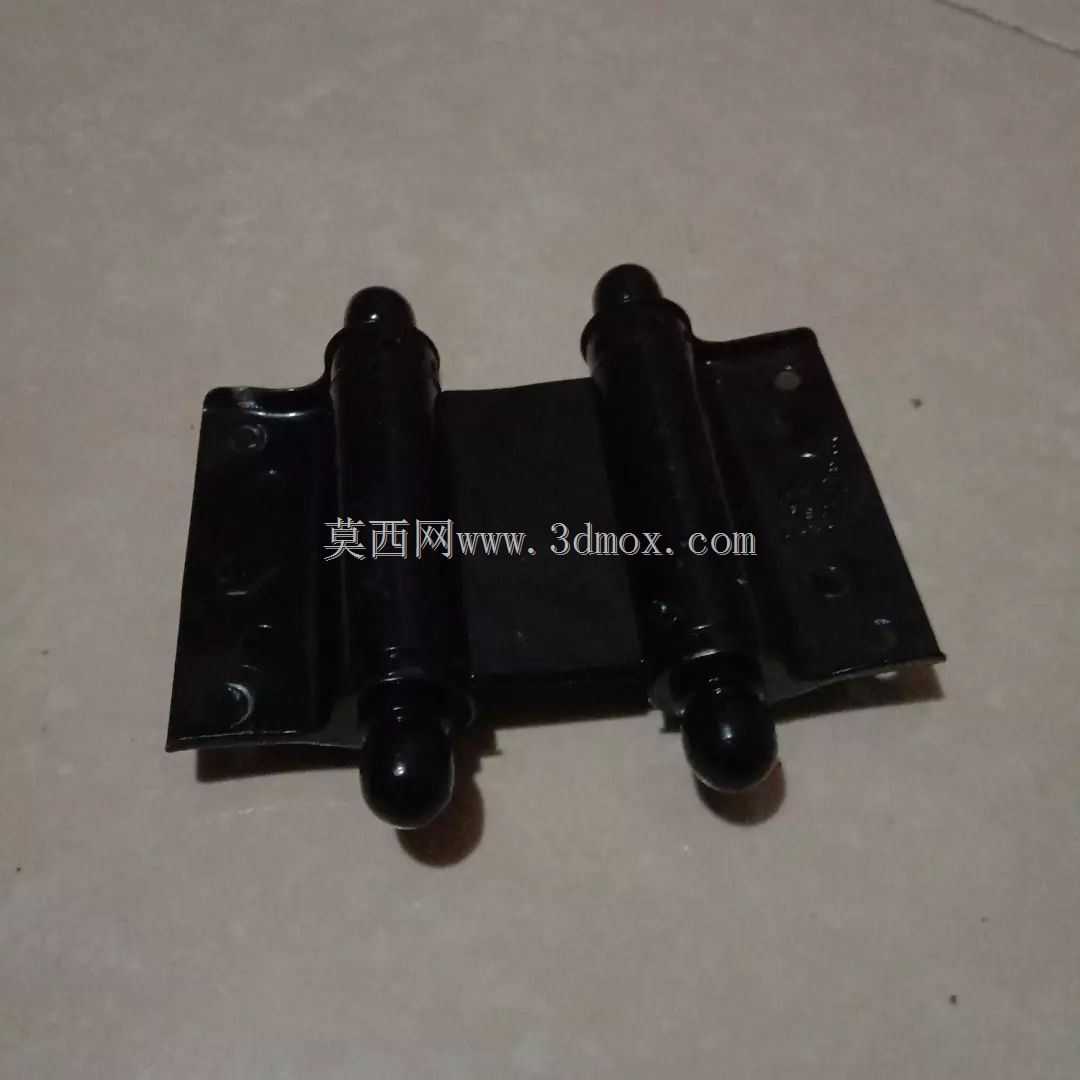

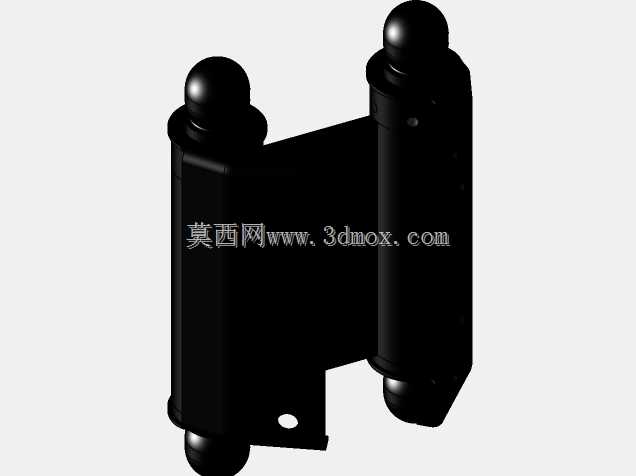

　　日常接触的各类通道门、设备防护门、柜体舱门场景里，普通无复位结构的合页往往需要额外搭配门吸、闭门器才能实现门体的定位与闭合，不仅增加安装工序，外露的辅助构件还容易在人员通行、设备操作时形成磕碰隐患，带内置弹簧复位结构的门铰链正是针对这类痛点开发的门控连接构件。这类弹簧门铰链的核心功能是在实现门体与安装基座转动连接的基础上，通过内置的弹性蓄能结构提供复位力矩，让门体在被推开至任意开启角度、外力撤除后能自动回归闭合位置，部分结构还可通过端部的调节结构改变弹簧预压缩量，适配不同重量、不同开启阻力的门体使用需求，无需额外加装闭门装置即可完成门体的自动闭合，大幅简化门体安装的构件配置。从结构设计逻辑来看，这款铰链采用分体式双页片基座结构，

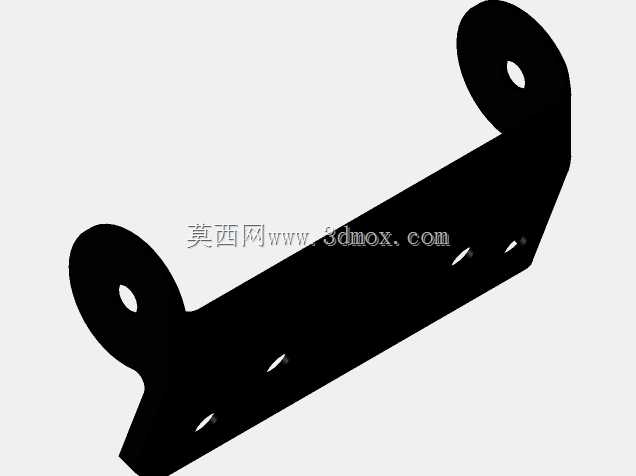

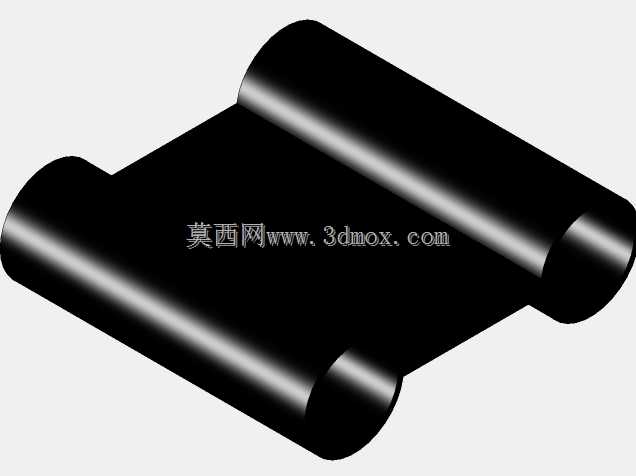

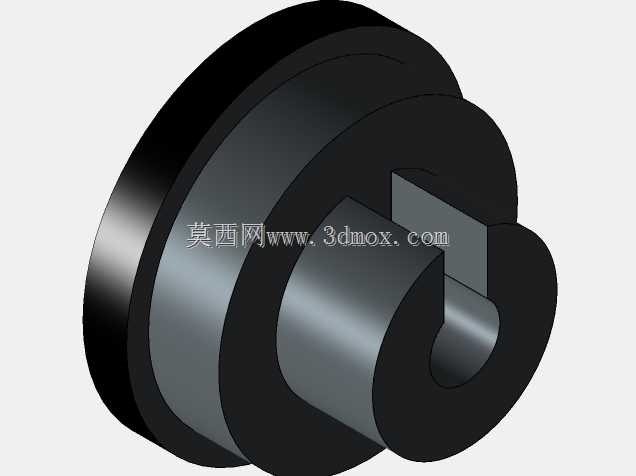

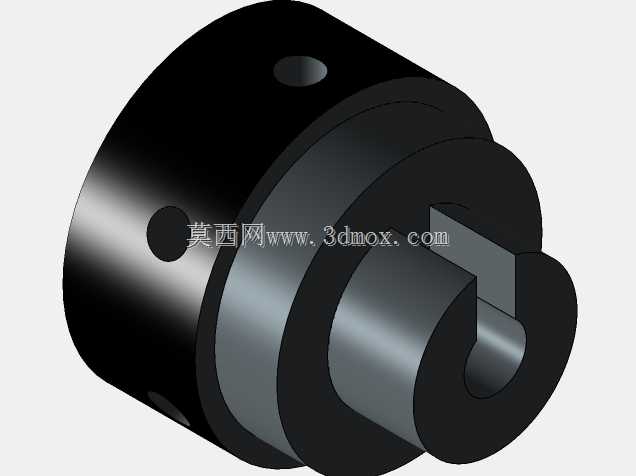

　　两个页片分别对应门体安装侧与门框固定侧，页片上预制的沉头安装孔可直接配合螺栓完成与安装基体的固定，孔位的排布间距经过适配，既可以满足常规木质门、金属柜体门的安装孔位通用要求，也能适配工业设备防护门的安装基准，避免现场安装时额外扩孔、改孔的工序。转动副部分采用包裹式转轴结构，将弹簧构件完全内置在转轴腔体内，一方面避免弹簧长期暴露在外界环境中出现锈蚀、积灰卡滞的问题，另一方面也能防止转动过程中弹簧夹入异物、或者夹伤操作人员的手部，提升使用过程的安全性。转轴两端的球形端盖结构除了起到密封转轴腔体、阻挡粉尘水汽进入内部的作用，也能作为弹簧预紧力的调节端，通过旋转端盖改变内部弹簧的压缩量，就能调整复位力矩的大小，适配不同重量门体的复位需求，

　　无需拆解铰链即可完成力矩调节，现场调试十分便捷。从安装边界来看，这款铰链的页片厚度、转轴直径都经过载荷校核，单副铰链可承载常规厚度的室内门、设备防护门的重量，安装时需要注意门体与门框之间的预留间隙，页片的贴合面需要与安装基体完全贴合，避免出现页片悬空导致螺栓受力不均、长期使用后出现页片变形的问题。铰链的开启角度覆盖日常门体的常用开启范围，转动过程中页片之间不会出现干涉，门体转动时的阻尼完全来自内置弹簧的弹力，不会出现额外的卡滞点，开关门的手感顺畅，复位过程的力矩变化平缓，不会出现门体快速回弹撞击门框的问题。在实际应用场景中，这类弹簧门铰链既可以用在商用场所的通道防火门、办公区域的隔断门上，实现人员通行后门体自动闭合，

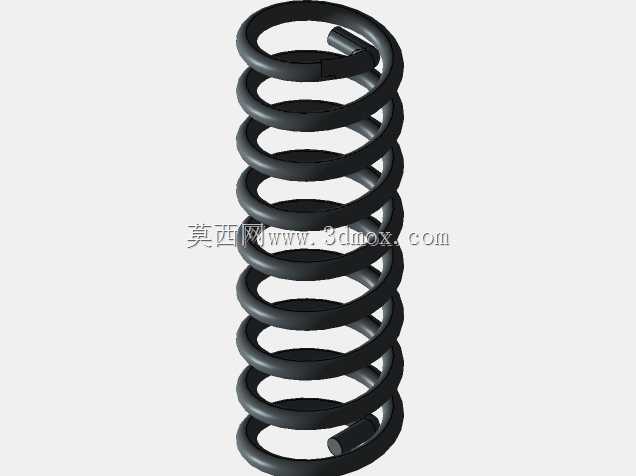

　　满足消防通道的常闭要求；也可以用在工业设备的安全防护门上，防护门被打开进行设备检修、维护后，能自动回归闭合位置，避免防护门长期敞开导致安全防护失效；还可以用在各类户外柜体、设备舱的舱门上，依靠内置弹簧的复位力保证舱门始终处于闭合状态，防止雨水、粉尘进入柜体内部影响设备运行。和普通合页加外置闭门器的方案相比，这种集成弹簧复位结构的铰链整体结构更紧凑，安装时不需要在门体或者门框上额外开槽固定闭门器，外露的构件更少，整体外观更简洁，也不容易被外力碰撞损坏，长期使用的维护成本更低。建模过程中需要重点关注转轴与页片的配合公差，内置弹簧的线径、中径、有效圈数需要和复位力矩的设计值匹配，页片上安装孔的位置度需要控制在合理公差范围内，保证安装时螺栓能顺利穿过孔位，转轴两端的端盖与转轴的配合需要考虑密封与调节的双重需求，既要保证端盖可以旋转调节弹簧预紧力，也要保证调节后不会因为弹簧的反作用力出现松脱，同时还要兼顾外观的整体性，避免突出的调节结构影响安装或者造成磕碰。
