伏尔加车型前轮毂转向节结构件

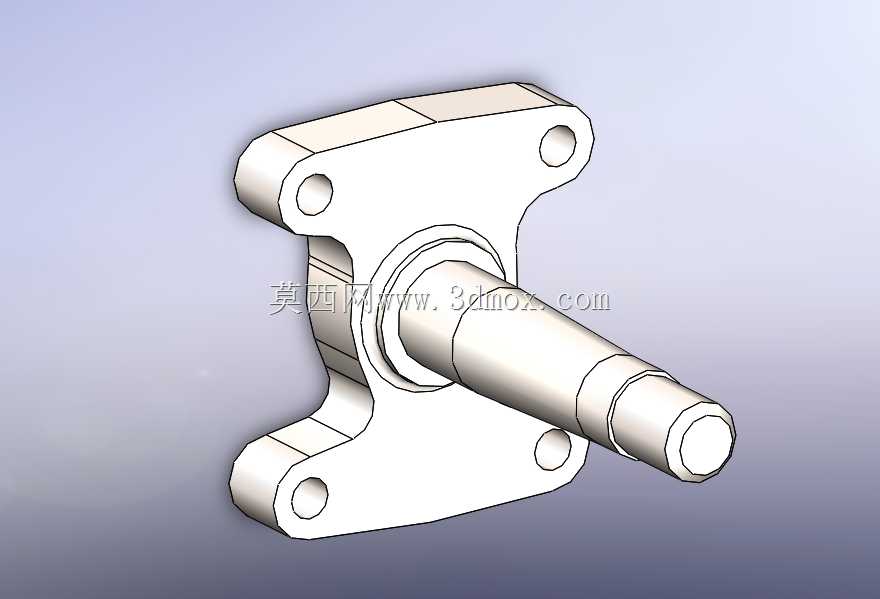

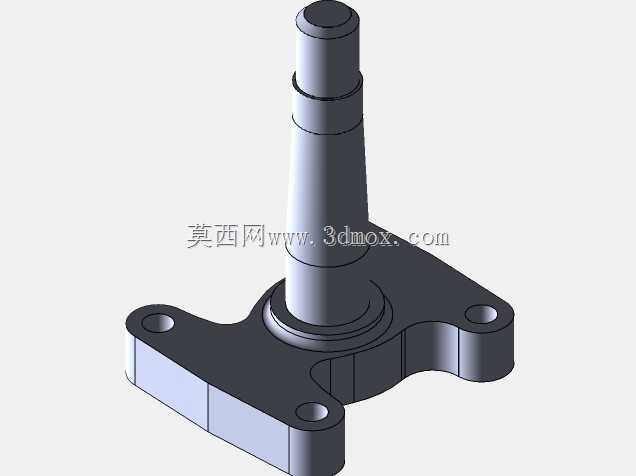

　　该零件为GAZ2410车型配套的前轮毂转向节总成，是前桥悬架系统中承担载荷传递与转向执行的核心安全构件，日常应用场景覆盖民用乘用车的日常道路行驶、非铺装路面通行等全工况，既要承担车身垂直载荷的传递，还要在转向动作中绕主销轴线完成角度偏转，同时传递制动、驱动过程中的纵向与侧向力，是底盘行走系统中受力工况最复杂的零件之一。从功能特性上看，该零件集成了轮毂安装基座、转向节臂连接位、悬架固定支座三类功能结构，一体锻造成型后经机加工保证各安装面的形位公差，法兰端四个均布的通孔用于固定制动底板与转向节支座，伸出的阶梯轴段用于装配轮毂轴承、轮毂单元以及制动鼓，轴段上的环槽用于安装轴用挡圈与油封，实现轴承的轴向定位与润滑脂的密封，

　　避免行驶过程中泥沙、水汽进入轴承滚道造成磨损。设计阶段首先需要校核不同工况下的结构强度，包括满载冲击工况下的垂直载荷、紧急制动时的纵向弯矩、转向侧滑时的侧向扭矩，通过有限元分析对法兰与轴段衔接的圆角位置做应力优化，避免应力集中造成的疲劳断裂，同时要兼顾转向过程中与周边制动管路、悬架摆臂、转向拉杆的运动间隙，避免极限转向位置出现运动干涉。安装边界方面，法兰端的安装孔位与原车转向节支座的定位销完全匹配，轴段的各阶直径与对应轮毂轴承的内圈过盈配合公差控制在0.02-0.04mm范围内，轴端的螺纹段用于装配轮毂锁紧螺母，预紧扭矩符合原厂维修手册的规范要求，装配后轮毂的转动旷量控制在0.05mm以内，保证行驶过程中车轮不会出现偏摆。

　　建模过程中严格遵循原车零件的测绘尺寸，对铸造圆角、拔模斜度、加工退刀槽等工艺结构做了完整还原，既可以用于底盘维修的配件测绘参考，也可以作为整车动力学仿真的零件模型输入，在做悬架K&C特性仿真时，该零件的硬点坐标直接决定了主销内倾、主销后倾、车轮外倾等定位参数的准确性，建模时对各安装硬点的坐标精度控制在0.1mm以内，完全满足整车仿真的精度要求。实际装车使用时，该零件的轴段与轴承配合面需要做表面淬火处理，表面硬度达到HRC55-60，保证长期承受交变载荷下不会出现磨损松旷，法兰端面的平面度公差控制在0.03mm以内，避免制动底板安装后出现偏斜造成制动跑偏。不同于普通的承载类结构件，该零件的受力是多维度交变的，车辆行驶过减速带、

　　坑洼路面时的冲击载荷会通过车轮直接传递到轴段，反复的交变载荷容易在轴肩位置产生疲劳裂纹，因此在结构设计时特意加大了轴肩位置的过渡圆角，从常规的R2加大到R5，在不影响周边零件装配的前提下有效降低了应力集中系数，提升了零件的疲劳寿命。对于三维建模从业者而言，这类底盘安全件的建模不能只做外形的曲面还原，必须深入理解每个结构的工程意义，比如法兰上四个安装孔的位置度公差、轴段各阶的同轴度要求、密封槽的尺寸规范，都需要结合实际装配要求来设定建模参数，否则建出来的模型只能做外观展示，无法用于工程仿真、配件加工等实际场景。在做同类型车型的底盘逆向设计时，这类成熟量产车型的零件结构具备很高的参考价值，其结构尺寸都是经过几十年市场验证的，在载荷传递路径、应力分散设计、安装空间预留上都做了多轮优化，新手建模时很容易忽略工艺结构的还原，比如铸造面的拔模斜度、机加工面的粗糙度差异、螺纹孔的倒角结构，这些细节虽然不影响整体外观，但直接决定了模型是否具备工程实用价值。
