乘用车车身外表面曲面结构三维数模

　　本次呈现的数模聚焦乘用车车身外覆盖件的曲面主体结构，在整车正向开发流程中，车身外表面的曲面质量直接决定整车风阻表现、冲压工艺可行性以及后续涂装、总装环节的装配精度。从实际工程应用场景来看，这类外表面数模是造型部门与结构部门对接的核心载体，前期油泥模型扫描完成后，需要通过逆向重构生成连续的A级曲面，再以此为基础拆分发动机盖、车顶、侧围、翼子板等各个外覆盖件的结构边界。

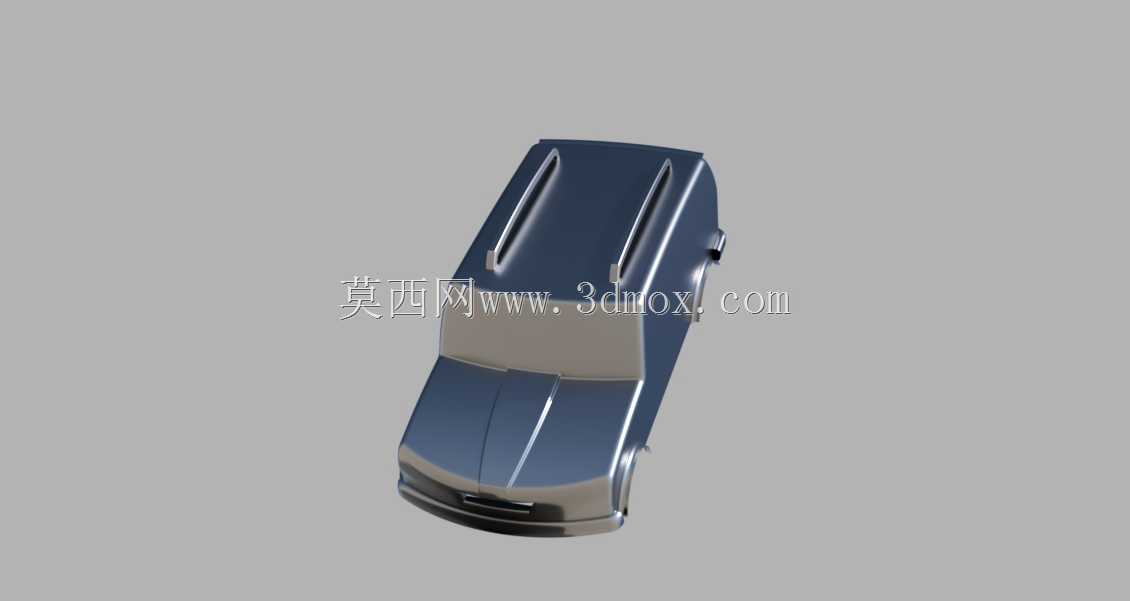

　　数模构建过程中优先保证了曲面的G2连续性，相邻曲面拼接处的曲率变化控制在0.05°以内，避免后续冲压环节出现面畸变、反光不顺等外观缺陷。车顶位置设置的两条纵向凸起结构，并非单纯的造型装饰，其本质是车顶加强筋的外表面特征，能够在不增加钢板厚度的前提下提升车顶整体的抗凹刚度，应对日常使用中的落物冲击、洗车按压等载荷工况，同时该特征的走向也经过气流走向优化，能够在车辆高速行驶时引导车顶气流快速向车尾流动，降低紊流产生的风噪与气动阻力。

　　车头部分的曲面采用了大倾角的过渡设计，从引擎盖前缘到前保险杠下沿的曲率变化经过多轮调整，既满足行人碰撞保护的法规要求——当行人与车辆发生正面碰撞时，引擎盖外板能够预留足够的溃缩变形空间，避免硬点直接撞击行人头部，同时也兼顾了散热进气的开口布局空间，曲面的分模线位置全部设置在视觉不可见的棱线转折处，保证外观面的整体性。车身侧面的曲面采用了微弧面设计，腰线位置的曲率转折从翼子板一直贯穿到车尾，既能够提升侧围的整体视觉张力，也能在冲压成型时让材料流动更加均匀，减少侧围这类大型覆盖件冲压时的起皱、开裂风险。

　　从安装边界来看，该外表面数模已经预留了所有外饰件的安装匹配基准，包括前后挡风玻璃的安装止口边界、车门密封条的压合面、外后视镜的安装座平面、车顶行李架的安装孔位投影位置，后续结构工程师可以直接基于该曲面偏移料厚生成内板结构，不需要再反复调整曲面匹配关系。数模的曲面分块完全遵循现有冲压生产线的模具尺寸限制，单个覆盖件的最大轮廓尺寸控制在1800mm*2200mm以内，适配常规的2000T冲压机床的工作台面尺寸，不需要额外开发特殊规格的冲压模具，能够有效降低前期的模具开发投入。

　　在实际的车型改款工作中，这类基础外表面数模也可以作为改型的基础，通过调整局部曲面的曲率、修改特征线的走向快速生成改款车型的外表面方案，不需要从零开始构建整车曲面，能够大幅缩短改款车型的开发周期。需要注意的是，该数模仅包含外表面的曲面结构，不包含内部的加强板、安装支架等结构件，在进行后续结构设计时，需要根据选定的板材厚度、冲压工艺要求偏移生成对应的内板结构，同时预留出涂装电泳的工艺孔、总装的装配工具操作空间，避免后续生产环节出现工艺干涉问题。针对新能源车型的开发需求，该曲面的底部边界也预留了电池包下护板的安装过渡面，能够适配纯电车型的底部平整化设计要求，减少车底的气流紊流，提升整车的续航表现。
