45齿减重孔式直齿传动齿轮三维设计

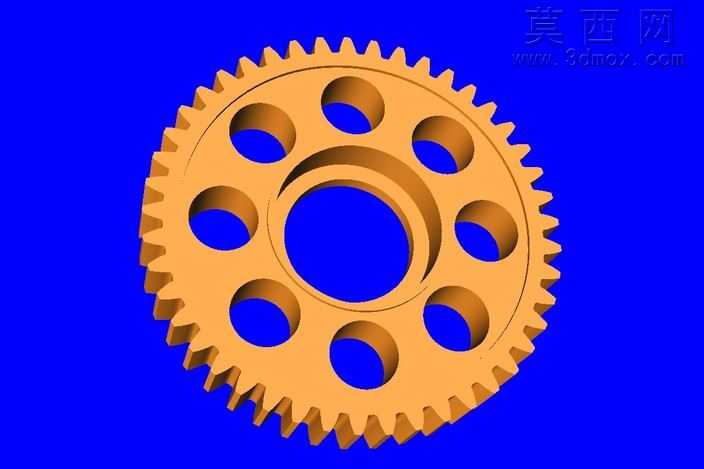

本作品为标准直齿圆柱传动齿轮的三维数字化设计成果，建模过程严格遵循渐开线圆柱齿轮的设计规范，首先通过参数化公式推导生成精准的渐开线齿廓曲线，以20度标准压力角为基准，完成45个轮齿的均匀阵列排布，保证齿距、齿厚、齿顶高、齿根高的参数完全符合机械传动设计标准，避免齿形偏差带来的传动啮合卡顿、异响问题。模型主体采用盘式齿轮结构设计，中心设置适配传动轴安装的镗孔，孔周设计有阶梯式定位凸台结构，可保证齿轮与轴装配时的同轴度要求，减少传动过程中的径向跳动误差。齿轮辐板区域均匀排布8个圆形减重通孔，在不降低齿轮整体结构强度、不影响轮齿传力性能的前提下，有效降低齿轮自身重量，减少传动系统的转动惯量，提升传动启停阶段的响应速度，同时减重孔的对称式排布可保证齿轮高速旋转时的动平衡性能，避免偏心振动问题。建模过程中对齿根过渡区域做了圆角优化处理，可有效分散轮齿啮合时的应力集中，提升齿轮的抗疲劳使用寿命，避免长期交变载荷下出现齿根断裂的失效问题。渲染阶段采用金属合金钢材质赋予模型，模拟真实工业齿轮的金属质感与表面加工纹理，通过蓝色纯色背景突出齿轮的结构细节，清晰展示轮齿啮合面、减重孔、中心安装位的结构特征。整体设计兼顾传动性能、结构轻量化与装配工艺性，可直接用于机械传动系统的装配仿真、运动干涉检查、工程图导出，也可作为机械设计教学、传动方案演示的数字化模型使用，适配常规机械传动场景的设计选型参考需求。
