弹性联轴器三维结构设计作品

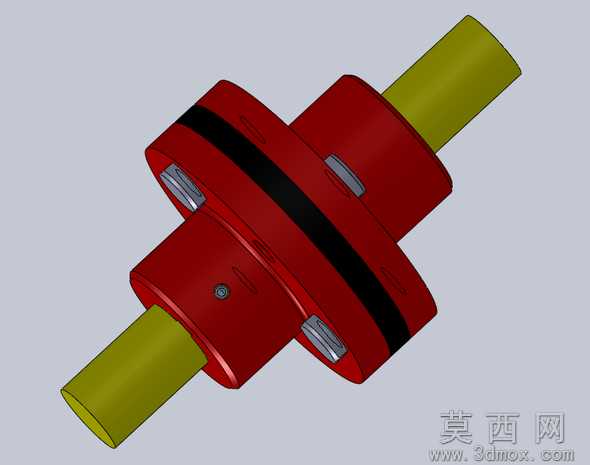

本作品为弹性联轴器的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的建模思路，先拆分各组成零件逐一构建特征，再完成整体装配约束，还原弹性联轴器的真实装配关系与工作形态。建模阶段针对两半联轴器主体，先通过旋转凸台特征构建带轴孔的基体结构，轴孔部分按照标准传动配合尺寸设计，预留与传动轴的配合公差空间；随后在半联轴器的对接端面，通过拉伸切除特征构建均匀分布的弹性块安装槽，槽位的角度、深度均经过尺寸校验，保证弹性元件安装后可均匀承受传动载荷。针对中间的弹性缓冲元件，建模时采用实体拉伸结合圆角过渡的特征处理，还原弹性块的嵌合形态，同时在半联轴器的外缘位置，通过环形凸台与拉伸切除构建出定位环槽，用于安装限位挡圈，保证两半联轴器的轴向定位精度；轴孔侧壁的紧定螺钉安装位，通过异型孔向导特征完成螺纹孔的构建，还原紧定螺钉锁固传动轴的真实结构。材质与渲染阶段，为两半联轴器主体赋予金属材质，模拟调质处理后的合金钢表面质感，调整材质的粗糙度、反光度参数还原金属件的哑光漆面效果，为中间的弹性缓冲元件赋予高弹性橡胶材质，调整材质的漫反射颜色与哑光属性，区分金属与非金属部件的视觉差异，为两端的传动轴赋予金属轴类零件的质感，通过不同的色彩区分不同功能的部件，让整体结构层次清晰可辨。渲染输出时采用正交视角与斜45度视角结合的方式，斜视角下可完整展示联轴器的整体外形、弹性块的嵌装位置、紧定螺钉的安装点位，正交视角可清晰呈现两半联轴器的对接关系与轴孔的同轴度设计。结构设计上，该弹性联轴器依靠嵌装在两半联轴器之间的弹性块传递扭矩，可补偿两轴之间的少量径向、角向与轴向偏移，同时弹性元件可吸收传动过程中的振动与冲击，降低传动系统的噪音与动载荷，适用于中小功率的传动场景；装配过程中添加了同轴度、端面贴合等配合约束，保证各零件的装配关系符合实际机械装配要求，无干涉错位问题，整体模型结构完整，特征清晰，可用于传动结构教学演示、机械方案选型参考以及相关零部件的设计参考。
