直联驱动式电动鼓风机结构设计方案

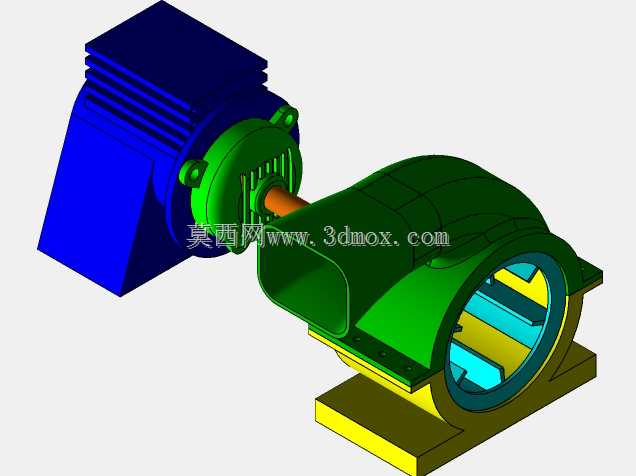

　　在车间通风换气、工业炉窑送风、物料气力输送、生产环节风刀吹扫等场景中，直联式电动鼓风机是应用占比极高的通用流体设备，区别于皮带传动的鼓风设备，这类直联结构省去了中间传动损耗，运行稳定性更优，日常维护点更少，适合长时间连续运行的工况。从结构设计逻辑来看，这套方案将驱动电机与离心风轮直接通过输出轴刚性连接，电机端采用卧式底脚安装结构，机壳外部设计有平行排布的散热筋，在电机运行过程中，散热筋可以增大与空气的接触面积，配合电机尾部自带的散热风叶，能快速带走定子绕组产生的热量，避免长时间高负载运行出现过热退磁或者绕组绝缘老化的问题。风壳部分采用蜗牛壳式流道设计，进风口为轴向直入结构，出风口沿蜗壳切线方向延伸，

　　这种流道形态可以让进入风轮的气流在离心力作用下逐步增压，顺着蜗壳导流方向稳定送出，减少气流在壳体内的湍流损耗，提升鼓风效率。风轮采用多叶片前倾式结构，叶片与轮盘、轮盖之间做了圆弧过渡处理，能降低气流通过时的摩擦噪音，同时保证输出风压满足常规工业场景的送风需求。安装边界方面，整套设备的支撑底座采用一体化铸铁式结构，电机底脚与风壳支座共同固定在同一安装平面上，安装时需要保证底座平面的平面度公差不超过0.2mm/m，避免连接后电机轴与风轮出现同轴度偏差，运行时产生异常振动。轴伸端的密封采用接触式橡胶油封，能防止风壳内的带尘气流窜入电机轴承位置，延长轴承的润滑维护周期。在实际选型适配时，需要根据送风距离、管路阻力、

　　所需风量来匹配对应功率的驱动单元，这套结构的设计预留了足够的电机安装接口调整空间，可适配不同极数的异步电机，满足不同风压风量的输出需求。不同于分体式的鼓风机组，直联结构的轴向尺寸更紧凑，不需要额外预留皮带轮、传动护罩的安装空间，在设备集成时可以有效减少占用的安装空间，适合配套在小型工业设备、环保除尘机组、粮食输送设备内部作为风源单元。设计过程中，对风壳的壁厚做了针对性优化，既保证壳体在额定风压下不会出现形变震颤，又尽可能控制整体重量，方便现场吊装与移位。风轮在装配前需要做动平衡校正，剩余不平衡量控制在G2.5等级以内，避免高速旋转时产生的振动传导到底座，影响整套设备的运行寿命。轴承选用深沟球轴承，两侧加注耐高温润滑脂，

　　能适应-10℃到80℃的工作环境温度，满足大部分常规工业车间的使用环境要求。进风口位置设计有平滑的导流弧段，能减少进气时的涡流损失，让气流更顺畅地进入风轮区域，提升进气效率。出风口的连接法兰采用标准圆形法兰结构，可直接对接对应通径的通风管路，不需要额外制作转接件，降低现场安装的加工工作量。在日常运维层面，这套结构的拆解难度较低，只需要拆开风壳与电机连接的紧固螺栓，就可以直接抽出风轮进行清理或者更换，不需要挪动电机的安装位置，能大幅减少后期维护的停机时间。针对有一定粉尘的使用场景，还可以在进风口位置加装配套的过滤网格，防止大颗粒杂物被吸入风轮，打坏叶片或者造成风轮动平衡失效。整套结构的受力路径清晰，电机运行产生的扭矩直接传递给风轮，没有中间传动环节的功率损耗，相比皮带传动结构，传动效率可以提升5%到8%，长期运行的能耗优势明显。在设计建模过程中，所有配合面的公差都按照机械设计标准做了匹配，电机轴与风轮轮毂的配合采用H7/k6的过渡配合，既保证装配时的同轴度，又方便后期拆卸维护。底座的安装孔采用长圆孔设计，安装时可以小范围调整设备的固定位置，抵消现场安装底座的孔位偏差，降低现场安装的对位难度。
