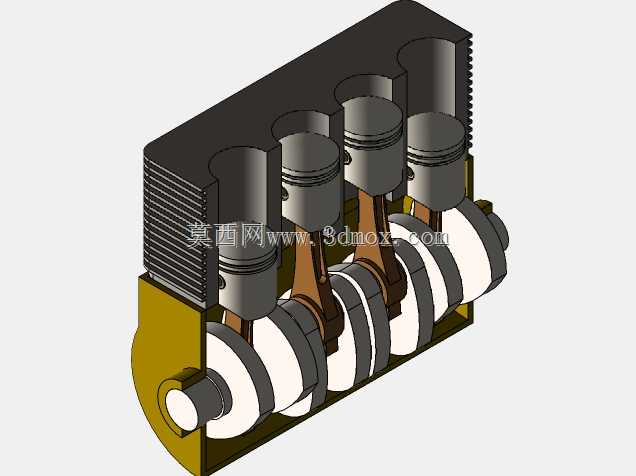

直列四缸内燃发动机结构三维建模

项目分类:发动机 发布时间:2023-08-16 ID:706677
  • 直列四缸内燃发动机结构三维建模

  在车用动力、小型工程机械动力配套领域,直列四缸内燃机是应用覆盖度极高的动力单元,本次完成的三维结构建模,完整还原了该类动力装置的核心运动副与装配关系,可直接用于结构教学演示、运动仿真验证、零部件干涉检查等工程场景。从实际工程应用角度出发,建模过程中优先梳理了动力输出的核心逻辑:气缸体作为整台设备的承载基体,上部集成四个等距排列的气缸套安装位,外侧预留散热鳍片结构,对应风冷散热场景下的热交换需求,下部为曲轴箱腔体,为曲柄连杆机构提供封闭的运动空间,同时预留主轴承座的安装定位面,保证曲轴转动过程中的同轴度公差符合装配要求。活塞组件采用分体式建模逻辑,活塞头部预留气环、油环的安装环槽,裙部做适配侧推力的型面处理,

  活塞销孔与连杆小头的配合间隙按照实际装配公差预留,避免运动仿真过程中出现卡滞或干涉问题。连杆作为连接活塞与曲轴的传力部件,建模时严格区分大头、小头的结构差异,大头做剖分式设计,适配曲轴曲柄销的装配需求,杆身采用工字型截面,在保证结构强度的前提下降低往复运动惯量,这一细节处理完全匹配量产机型的轻量化设计思路。曲轴部分采用全支撑结构设计,四个曲柄销对应四个气缸的做功相位,相邻曲柄销呈180度夹角布置,保证四个气缸的做功行程均匀错开,输出扭矩的波动控制在合理区间,曲轴两端分别预留前端轮系安装位、后端动力输出法兰位,匹配前端附件驱动、后端与传动系统连接的实际安装需求。建模过程中对所有运动部件的行程边界做了严格校核:活塞在上止点、

  下止点位置时,不会与气缸盖、曲轴平衡块发生碰撞,连杆在最大摆角位置时,不会与气缸套内壁、曲轴箱腔体发生干涉,所有配合面的定位基准统一以曲轴主轴承孔轴线为核心基准,保证整机组装后的形位公差符合工程实际要求。从安装边界来看,该直列四缸结构的整体外形尺寸适配常规前置前驱乘用车、小型农用机械、固定动力机组的安装舱位预留空间,气缸体侧面预留的安装支脚位置、螺栓孔位,可直接对接不同设备的安装机架,不需要额外做结构改动即可完成初步适配。不同于简化的示意类模型,本次建模还原了所有核心零部件的装配层级,从气缸体、气缸盖的固定连接,到活塞、连杆、曲轴的运动副连接,再到各密封面、定位面的细节处理,都严格参照实际内燃机的结构逻辑完成,可直接用于运动学仿真,

  模拟进气、压缩、做功、排气四个行程中各部件的运动轨迹,验证不同转速下的部件运动干涉风险,也可作为结构设计人员开展四缸发动机改型设计的基础模型,通过调整缸径、行程、曲柄半径等参数,快速衍生出不同排量的动力单元结构方案。在散热结构的处理上,气缸体外壁的散热鳍片采用等间距排布,鳍片厚度、高度参数匹配风冷机型的散热需求,若要改型为水冷机型,仅需要在气缸体、气缸盖内部增加水套腔体即可,不需要对整体安装边界、核心运动机构做调整,这一设计预留也提升了模型的适配性,可覆盖更多细分应用场景的设计需求。针对曲柄连杆机构的运动特性,建模时特意保留了平衡块的完整结构,平衡块的配重位置、重量分布对应抵消活塞、连杆往复运动产生的一阶、二阶惯性力,保证发动机运行过程中的振动水平控制在合理区间,这一细节也是很多简化模型容易忽略的工程要点,对于需要开展振动仿真、NVH分析的设计人员来说,完整的平衡块结构可以直接导入仿真软件开展相关计算,不需要二次补建结构。
