工业用长距离带式输送设备结构模型

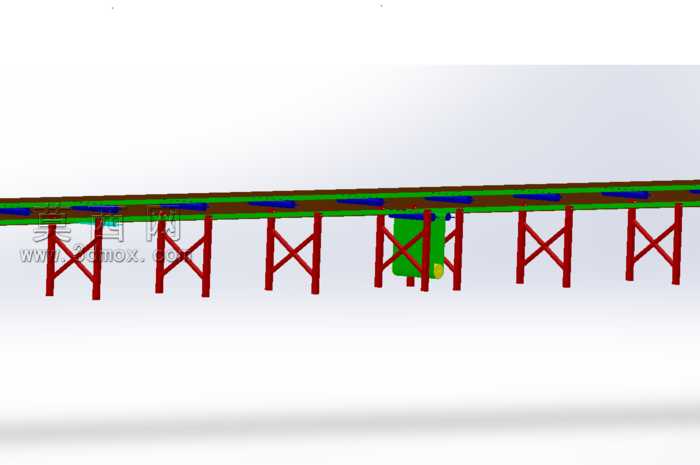

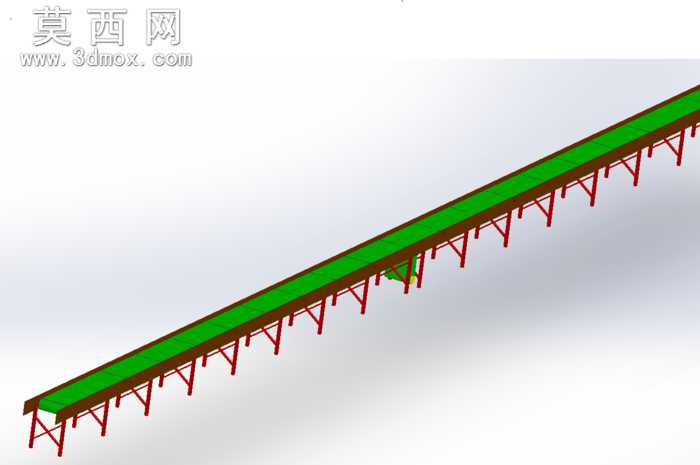

本带式输送机三维模型采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现长距离带式输送设备的整体结构与装配逻辑。模型构建过程中，首先完成主体支撑机架的搭建，采用交叉桁架式支腿结构，每一组支腿均采用X型斜撑加固设计，有效保证长距离输送工况下机架的结构稳定性，避免长跨度布置带来的机架形变问题，支腿沿输送方向等距排布，顶部设置纵向承载梁用于承托输送带及输送物料的重量。输送带部分采用分层结构建模，还原带体的柔性承载特性，带体下方等距布置托辊组，托辊采用转动副约束模拟真实运转状态，上分支托辊采用槽型布置形式，可增大物料与带体的接触面积，防止散状物料在输送过程中发生撒漏，下分支设置平行托辊承托回程段带体，降低带体运行过程中的垂度。驱动装置布置在设备中部下方位置，采用电机搭配减速机构的驱动形式，驱动滚筒与带体之间设置摩擦传动约束，可模拟真实的动力传递过程，模型中对驱动装置的安装支座、防护罩等附属结构也进行了细致还原，保证结构完整性。材质渲染阶段，对机架部分赋予红色防锈漆材质，还原工业设备的真实涂装效果，输送带赋予深色橡胶材质，体现带体的耐磨橡胶质感，托辊、滚筒等转动部件赋予金属哑光材质，驱动电机外壳赋予铸铁质感，不同部件的材质区分清晰，可直观分辨各结构的功能属性。整体设计围绕散状物料长距离水平输送的工况需求展开，结构布局合理，各部件装配关系准确，无干涉错位问题，可用于输送设备的结构展示、方案验证以及相关教学演示场景，模型细节完整，能够清晰展现带式输送机的工作原理与结构组成。
