挤压工艺用长辊式输送辊筒三维设计

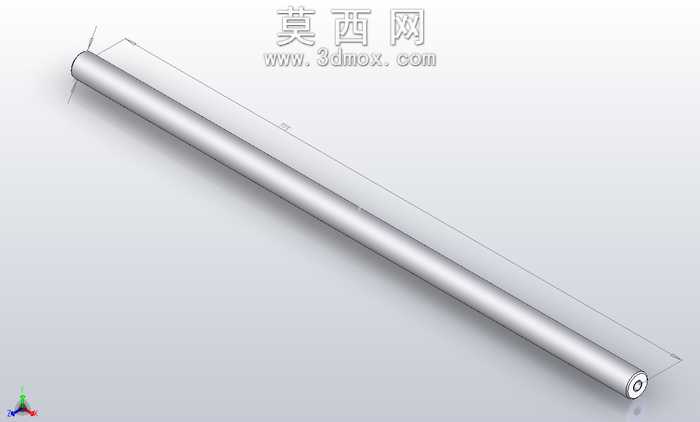

本作品为适配挤压生产工序的输送辊筒三维建模成果，建模阶段采用SolidWorks软件完成全参数化设计，首先以基准轴为核心定位参考，绘制辊筒主体的回转截面草图，通过凸台旋转命令生成整体长圆柱基体，保证辊身圆柱度公差符合输送作业的平稳运行要求。建模过程中对辊筒两端的安装轴头做了细节化处理，轴头与辊身的衔接位置做了过渡圆角结构设计，避免应力集中导致的构件疲劳损坏，同时在轴头端面预留了标准轴承安装位，可直接适配常规输送机架的轴承座装配需求。渲染阶段采用金属镀铬材质赋予辊身表面，模拟工业输送辊筒常用的硬质耐磨表面处理效果，材质参数设置中调整了金属粗糙度与反射率，还原金属构件的真实质感，同时添加了柔和的环境光与定向光源，清晰展现辊身的圆柱轮廓与两端结构细节，渲染视角选取斜向等轴测视角，可直观呈现辊筒的整体长度比例与端部结构特征。结构设计上，该辊筒为等直径长圆柱结构，辊身整体无额外凸起结构，可避免挤压工序中输送物料被剐蹭的问题，两端轴头采用同轴度约束与辊身主体绑定，保证辊筒转动时的径向跳动量控制在合理范围内，适配挤压生产线上连续平稳的物料输送需求。设计思路围绕挤压工序的输送场景展开，针对挤压产出的长条状物料输送需求，采用大长径比的辊身设计，保证物料输送过程中不会出现歪斜、卡滞问题，同时简化了非必要的外部结构，降低模型复杂度的同时保留了全部装配所需的关键特征，可直接用于输送线的装配模拟、工程图导出以及后续的加工生产参考，模型的所有特征均做了参数化关联，后续可根据实际输送线的宽度、载荷需求快速调整辊身长度、轴头直径等参数，提升设计复用效率。
