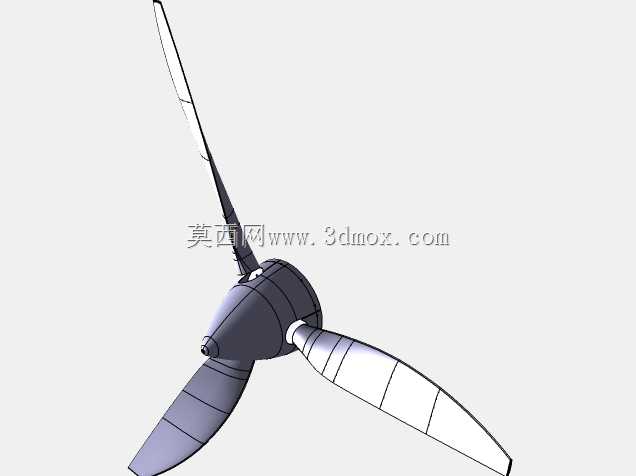

三叶式航空螺旋桨逆向重构结构设计

　　在通用航空轻型飞行器、小型无人机动力系统的配套结构选型中，螺旋桨作为直接将发动机轴功率转化为推进拉力的核心部件，其气动外形精度、结构刚度匹配直接决定整机的动力效率与飞行稳定性。本次重构的三叶螺旋桨结构，针对小型通航飞机、长航时固定翼无人机的使用场景做了结构适配，区别于传统两叶桨的设计，三叶布局在同等发动机转速下能获得更均匀的拉力输出，降低桨叶通过机身时产生的周期性振动，尤其适配巡航速度在120-220km/h区间的轻型飞行器，能有效减少座舱振动传递，提升飞行过程的结构平顺性。

　　从实际使用场景的需求出发，该螺旋桨的设计首先平衡了气动效率与结构强度的边界：桨叶翼型沿展向做了连续的扭角渐变设计，从桨根位置的大安装角到桨尖位置的小安装角过渡，匹配不同半径位置的线速度差异，让桨叶各个展向截面都能工作在最优攻角区间，避免桨根位置失速、桨尖位置激波阻力过早出现。桨尖位置做了后掠修型，能打散桨尖涡的聚集结构，降低巡航状态下的诱导阻力，同时减少桨尖噪声的辐射，适配低空飞行时的噪声管控要求。桨叶表面的光滑度公差控制在Ra1.6以内，避免表面凸起造成的附面层分离，保证气动效率的稳定。

　　结构设计层面，桨根与桨毂的连接采用了锥面定位加螺栓锁紧的结构，安装定位面的同轴度公差控制在0.02mm以内，保证三片桨叶安装后质心落在转轴中心线上，避免高速旋转时产生不平衡离心力。桨毂中心的安装孔做了键槽适配结构，能匹配不同输出轴径的活塞式航空发动机、电力驱动旋翼系统，安装边界上预留了3-5mm的轴向调节余量，方便安装时调整桨盘的前后位置，避免与发动机整流罩、机身前部结构发生运动干涉。桨叶内部采用了薄壁空心加加强筋的结构布局，在保证整体刚度满足3000rpm最高转速下离心力载荷要求的前提下，尽可能降低整体转动惯量，减少发动机变转速过程中的载荷冲击，提升动力响应速度。

　　逆向重构过程中，针对扫描获取的点云数据做了多轮的曲率修正，首先剔除扫描过程中因表面反光产生的噪点，对桨叶前后缘的锐边结构做了特征还原，避免扫描误差造成的前缘钝圆、后缘厚度超标的问题。每一片桨叶的翼型截面都沿展向每间隔50mm提取一个特征截面，对照低速翼型的气动参数做了轮廓微调，保证重构后的曲面G2连续，避免曲面拼接处的折角造成气流分离。桨叶表面的警示标识区域做了凹陷结构设计，方便后期粘贴标识时不会突出桨叶表面，破坏气动外形的完整性。

　　从安装适配的尺寸边界来看，该螺旋桨的整体桨盘直径适配1.2-1.8m区间的安装需求，单片桨叶的最大弦长出现在展向40%位置，宽度控制在120mm以内，桨毂的最大外径不超过180mm，安装后不会超出轻型飞机前部整流罩的轮廓范围。桨叶的静平衡精度控制在G2.5级以上，装配完成后不需要额外做大量的平衡配重调整，能直接适配多数轻型动力系统的安装要求。在实际使用中，该结构的螺旋桨能适应-40℃到60℃的工作环境温度，桨叶前缘做了耐磨强化处理，能抵御低空飞行时细小沙尘、雨滴的冲蚀，延长外场使用的维护周期，减少日常检查的工作量。

　　针对不同动力系统的适配需求，桨叶的安装角可以在地面维护时做小范围调整，通过桨根位置的定位刻度快速匹配发动机的最佳输出转速区间，兼顾起飞阶段的大拉力需求与巡航阶段的高效率需求。三片桨叶的角度同步性通过桨毂内部的联动结构保证，调整时不需要单独校准每一片桨叶的角度，降低外场维护的操作难度。整体结构没有复杂的异形连接件，所有安装紧固件都采用通用航空标准件，方便后期更换维护，不需要定制特殊配件就能完成日常的检修作业。
