双吸离心泵壳体结构三维设计

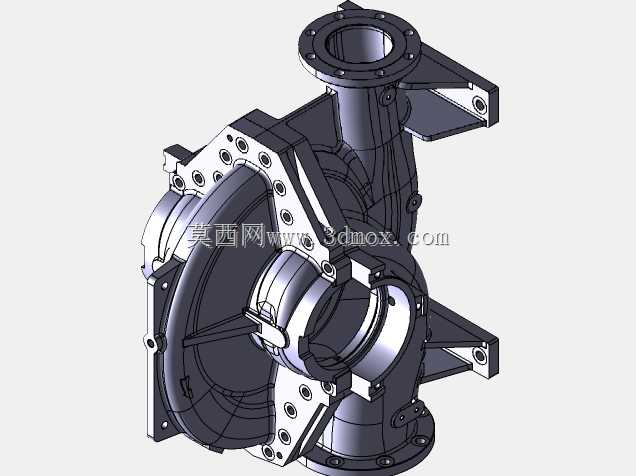

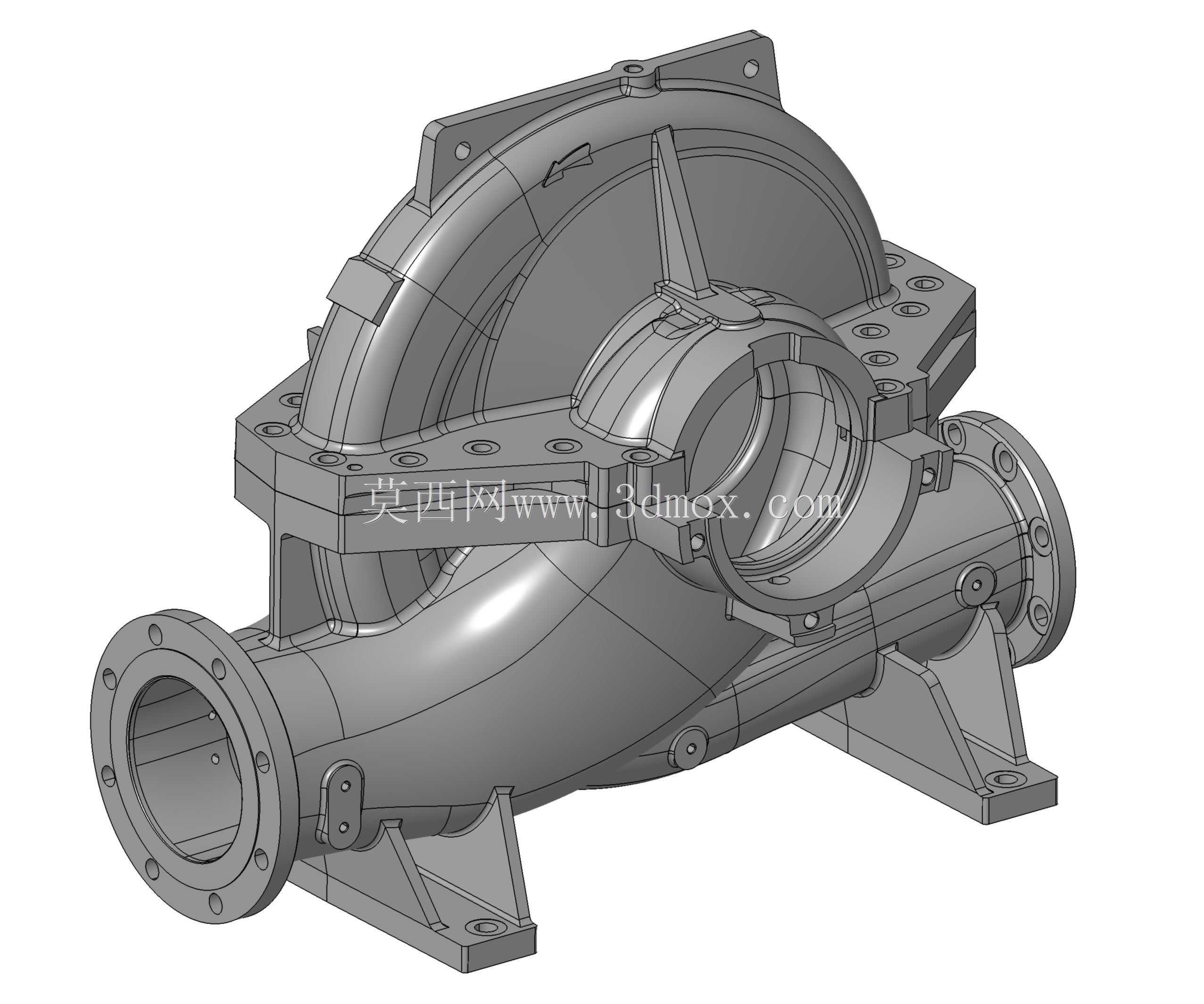

　　在市政供水、电厂循环水、大型灌区输水、化工介质输送等大流量工况场景中，双吸离心泵是应用占比极高的水力输送设备，其核心壳体结构的设计合理性直接决定整泵的运行效率、承压稳定性与安装适配性。从结构设计的实际落地角度看，这款双吸离心泵的壳体采用中开式剖分结构，沿泵轴水平方向将泵壳拆分为上下两部分，这种结构选型的核心考量是现场检修时无需拆卸进出水管道与驱动电机，只需吊起上泵壳即可完成叶轮、密封件、轴套等易损件的更换，大幅缩减大流量泵组的停机维护时长，适配连续生产要求高的工业场景。进出水流道采用对称式蜗壳布局，双侧进水的结构设计可以平衡叶轮运行时产生的轴向力，相比单吸离心泵，同规格参数下轴向载荷可降低40%以上，有效减少轴承组件的受力负荷，

　　延长轴承更换周期，同时双侧进水的流道设计能让叶轮进口处的流态更均匀，降低大流量工况下的进口涡流损失，提升泵组的运行效率区间。泵壳上的法兰连接结构完全匹配工业管路的通用安装标准，顶部的排气法兰用于启泵前排出泵腔内的积存空气，避免气缚现象导致泵无法正常抽送介质，底部的排污法兰用于停机检修时排空泵腔内的残留介质，防止冬季低温环境下介质冻胀裂损泵壳，进出水口的法兰端面加工有密封槽，适配缠绕式垫片或金属环垫，可满足不同压力等级的管路密封要求。壳体外部的加强筋布局经过受力校核，在蜗壳的高压区、轴承座安装位、支脚连接位置均设置了辐射状加强筋，既可以控制泵壳整体壁厚在合理区间降低铸件重量，又能保证泵体在1.6MPa额定工作压力下的结构刚度，

　　避免运行时出现壳体变形导致的叶轮擦壳、密封泄漏等问题。支脚的安装孔位采用腰型孔设计，允许安装时存在±3mm的位置偏差，降低现场管路对接的安装难度，同时支脚的支撑面经过铣削加工，保证安装后泵轴的水平度偏差控制在0.1mm/m以内，避免轴系不对中引发的振动超标问题。在逆向建模的设计逻辑上，这款泵壳的建模过程优先保证流道的水力尺寸精度，通过扫描点云拟合出蜗壳的隔舌角度、流道断面面积变化曲线，确保建模后的流道与原设计水力模型一致，避免因建模偏差导致泵的性能曲线偏移；外部的安装连接尺寸则严格按照实物扫描数据还原，包括法兰螺栓孔的位置度、轴承座的配合止口尺寸、密封腔的安装尺寸，保证加工后的铸件可以直接替换原有设备的泵壳部件，无需二次适配加工。

　　从安装边界来看，这款泵壳的轴向安装尺寸预留了密封组件的调整空间，径向尺寸与周边管路、基础的安全间隙满足工业设备安装规范要求，泵壳的重心落在支脚支撑面的中心区域，运行时的稳定性更好，可适配转速1450r/min的工况运行要求，不会出现共振问题。在实际选型适配中，这种结构的双吸离心泵壳体可适配清水、轻度腐蚀性工业废水、低温冷却水等多种介质，通过更换壳体材质即可适配不同的介质工况，比如输送清水时采用灰铸铁材质，输送腐蚀性介质时采用不锈钢或双相钢材质，外部安装接口尺寸保持一致，可实现同安装位的材质升级替换。
