1/2-20螺纹3/4小腿螺三维模型

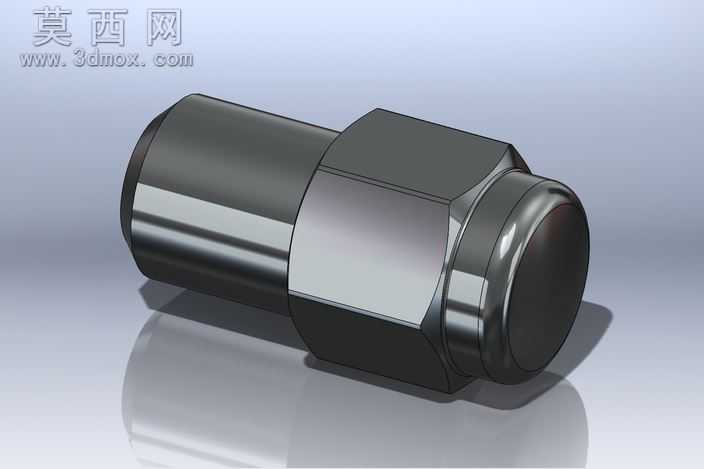

本模型为1/2-20规格螺纹、3/4尺寸的小腿螺，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械紧固件的尺寸规范，先通过旋转凸台命令构建零件的主体回转基体，区分出圆柱杆段、六角扳拧段以及端部圆弧封盖三个核心结构段，再通过拉伸切除命令精准加工出1/2-20规格的外螺纹牙型，建模时对螺纹小径、牙距、牙型角均按照统一螺纹标准进行参数约束，保证螺纹特征的尺寸精度符合实际装配要求。六角扳拧段的对边尺寸、对角尺寸严格匹配3/4规格对应的扳拧空间要求，建模时通过多边形拉伸与主体进行布尔合并，同时对六角棱边做了微小的倒角处理，还原实际五金零件的工艺细节，避免锐边结构。端部的圆弧封盖采用旋转凸台与主体一体化建模，保证曲面过渡顺滑无拼接缝隙。材质配置上选用了高强度碳钢材质，在渲染环节添加了发黑处理的金属质感材质，调整材质的反射率、粗糙度参数，模拟出五金紧固件表面哑光带金属光泽的真实质感，同时添加了环境反射效果，让零件表面的光影过渡自然，还原真实金属零件的视觉效果。结构设计上，该零件分为三个功能段：一端的外螺纹段用于和对应内螺纹件实现螺纹旋合连接，中间的六角段为扳手施加扭矩的受力部位，端部的封盖段用于实现轴向限位，整体结构紧凑，各段之间的过渡圆角均按照实际加工工艺设置，避免应力集中问题。建模过程中对所有特征均添加了完整的几何约束与尺寸约束，模型无破面、无重叠特征、无冗余几何元素，可直接导出为STEP、STL等通用格式用于工程出图、装配模拟、3D打印验证等场景，模型的结构还原度高，细节完整，能够准确体现该类小腿螺的结构特征与尺寸特点，可用于机械装配教学、紧固件选型演示、五金产品展示等多种场景。
