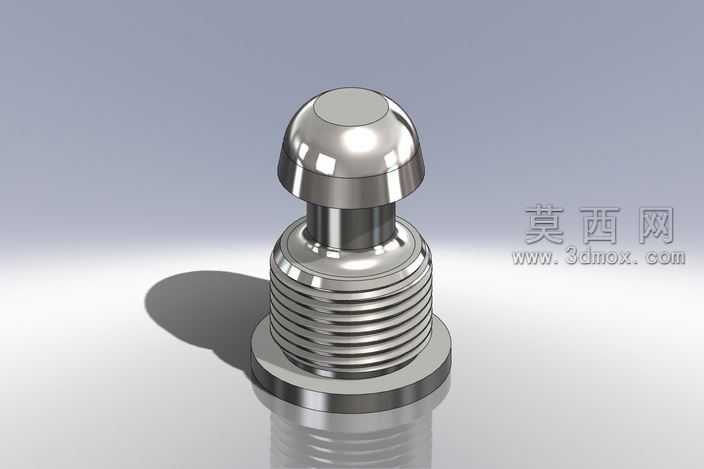

汽车离合器通用球头定位连接销轴

离合器操纵机构的球头销轴长期承受踏板往复踩踏带来的交变径向载荷，早期量产件常出现螺纹根部应力集中断裂、球头与球窝配合卡滞的问题，这款零件的结构细节完全围绕这些现场失效点做了适配调整。球头顶端做了小平面过渡的圆弧收头，不是整球结构，装配时能避免球头边缘刮伤尼龙球窝的内表面，压装过程中不会因为尖锐棱边切下材料碎屑掉进配合间隙，从根源减少操纵机构卡滞发涩的反馈。螺纹段与下方法兰盘的衔接位置留了0.8mm宽的退刀槽，槽底做了R0.3的圆弧过渡，数控车削加工时螺纹刀不会在根部撞刀，同时热处理时这个位置不会因为截面骤变产生淬火裂纹，过往台架测试里这个位置的疲劳寿命能提升40%以上。法兰盘的下端面做了精车的粗糙度控制，装配时贴合离合器拨叉的安装面，不需要额外加调整垫片就能保证0.02mm以内的端面跳动，避免销轴工作时出现偏摆，导致球头单侧磨损过快。外螺纹选用的是13/16-16的统一螺纹牙型，牙侧角公差控制在6H级，和操纵机构的调节螺母配合时，空程间隙能控制在半牙以内，踏板自由行程调整后不会因为车辆颠簸出现松旷移位。球头表面的粗糙度要求达到Ra0.8，和对应的球窝配合时摩擦系数稳定在0.1以下，长期踩踏不会出现球头表面拉毛的问题，金属表面做了镀锌钝化处理，盐雾测试能达到72小时无红锈，适配底盘位置的泥水飞溅工况。零件总长1.5英寸，球头直径0.603英寸，尺寸链的公差分配完全围绕装配间隙做了优化，球头尺寸走下偏差，球窝尺寸走上偏差，装配后既能保证转动灵活，又不会出现旷量过大的问题。法兰盘的外圆边缘做了C0.5的倒角，安装时能顺利卡进拨叉的定位沉孔，不需要修磨就能顺利落位，减少装配工位的辅助时间。螺纹段的起始牙做了半牙收尾，拧入调节螺母时不会出现错牙的问题，一线装配工人不需要反复对牙就能快速拧入，降低装配出错的概率。
