高速织物口罩生产加工设备三维结构

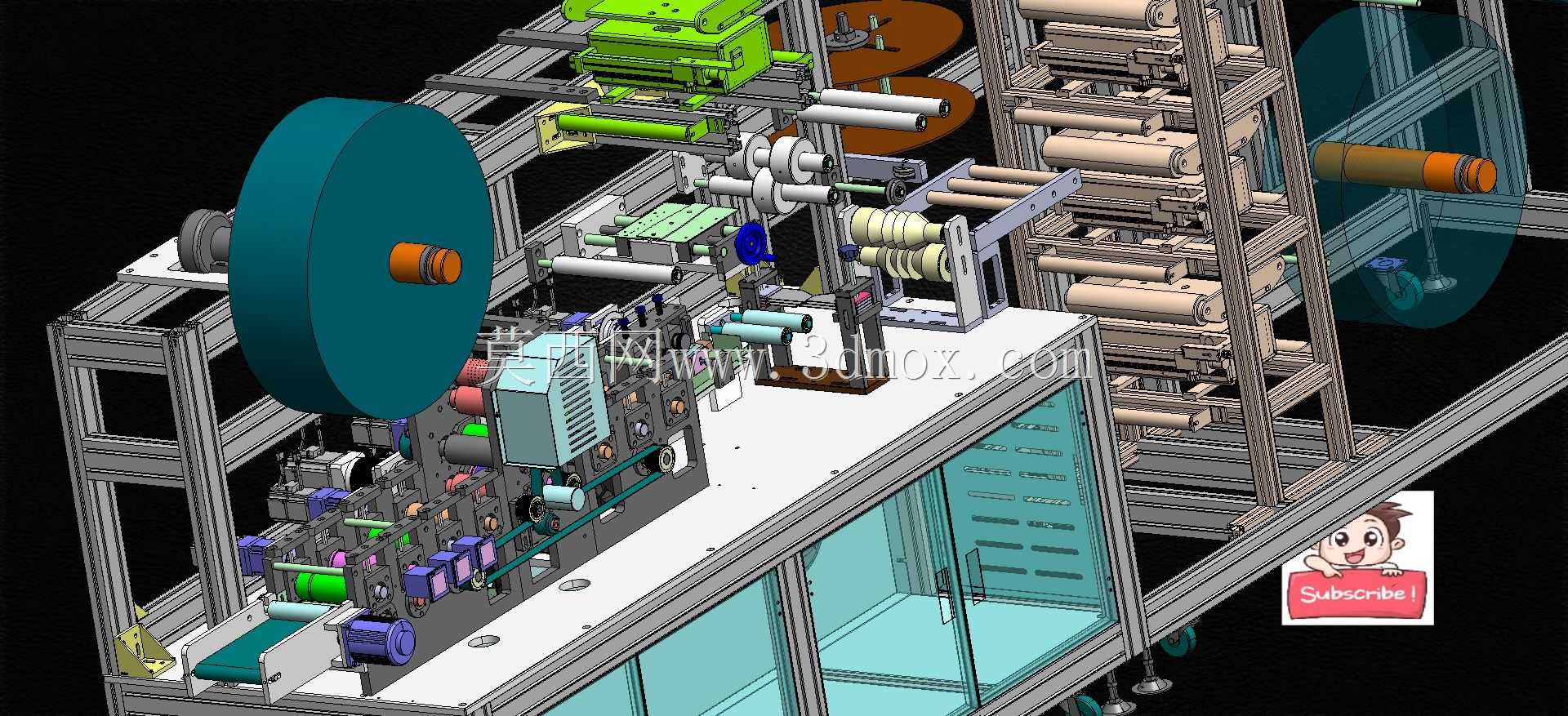

　　这套设备的三维结构完整还原了高速织物口罩量产线的核心装配逻辑，从实际产线落地的角度看，其设计完全匹配民用防护类织物口罩的连续化生产需求，可覆盖从原料上料至成品输出的全工序环节，无需额外接驳过多独立工位即可完成单条产线的闭环生产。设备左侧设置大直径原料放卷工位，采用气胀轴装夹原料卷结构，可适配不同幅宽的无纺布、熔喷布、亲肤内层织物等卷材，放卷端配套张力调节辊组，能在高速运行状态下维持原料进给的张紧度稳定，避免出现原料褶皱、偏移、拉扯断裂的问题，放卷工位旁预留了原料接驳操作空间，方便产线运行过程中快速更换料卷，减少停机待料的时间损耗。设备中段集成了多组功能加工模组，沿物料进给方向依次排布了布料纠偏机构、多层料对齐压合辊组、

　　鼻线植入裁切工位、耳带焊接装配模组、封边压花辊组以及定长裁切机构，所有辊组的安装基准均统一以铝型材机架的加工面为定位基准，同轴度公差控制在0.05mm以内，可保证多层织物在压合过程中不会出现层间错位，封边纹路清晰均匀，裁切端面无毛刺毛边。其中鼻线植入工位采用导向槽直送结构，可将成卷的金属或塑料鼻线定长裁切后精准送入布料夹层，配合后续的压合辊组完成固定，不会出现鼻线偏移、外露的问题；耳带焊接模组采用多工位同步旋转结构，可在物料连续进给的状态下完成耳带的上料、裁切、焊接工序，匹配整线的高速运行节奏，不会因耳带装配环节拖慢整体生产节拍。设备的机架主体采用工业铝型材搭配角件连接的装配形式，兼顾结构强度与组装调试的便捷性，

　　下层预留了电气控制柜、气动元件组的安装空间，所有气管、线缆的走线槽均沿型材内侧布置，避免外露走线干扰运动部件运行，同时也方便后期的维护检修。设备右侧设置成品输出输送段，可将加工完成的口罩成品有序输送至下一工位的收集或包装环节，输出端的高度可根据后续接驳设备的进料高度做小幅调整，适配不同车间的产线布局需求。从安装边界来看，整线的长宽尺寸控制在常规工业车间的工位占地范围内，地面安装孔位的排布符合通用设备的安装规范，不需要对车间地面做特殊改造即可完成就位安装，设备的操作侧预留了足够的人员操作与维护通道，可方便操作人员日常巡检、调整参数以及处理常见的卡料、断料问题。在设计思路上，这套结构优先考虑了高速运行下的稳定性，

　　所有传动辊均采用轻量化设计搭配轴承座固定，减少转动惯量带来的运行震动，驱动电机的安装位置均做了减震处理，可在长时间连续运行状态下维持较低的震动与噪音水平；同时各功能模组均采用模块化设计，可根据实际生产需求快速更换不同规格的压花辊、裁切模头，适配不同尺寸、不同款式的织物口罩生产，提升设备的通用性，减少企业的设备投入成本。从实际应用场景来看，这类设备可广泛应用于防护用品生产企业的量产车间，相比传统的半自动口罩生产设备，其连续化运行的生产效率更高，人工干预环节更少，可有效降低生产过程中的人工成本，同时稳定的机械结构可保证成品口罩的合格率维持在较高水平，减少原材料的浪费。
