便携式无油静音空气压缩设备结构设计

　　这类小型无油空气压缩设备，核心服务于小规模气动作业场景，常见于家装木工打钉、汽修门店小型气动工具供气、实验室洁净气源供给、广告喷绘辅助供气、家用气动工具配套等场景，区别于大型工业空压机的固定安装属性，该类设备主打移动便携、即插即用、低噪运行的特性，适配没有固定气源管线的零散作业场景。

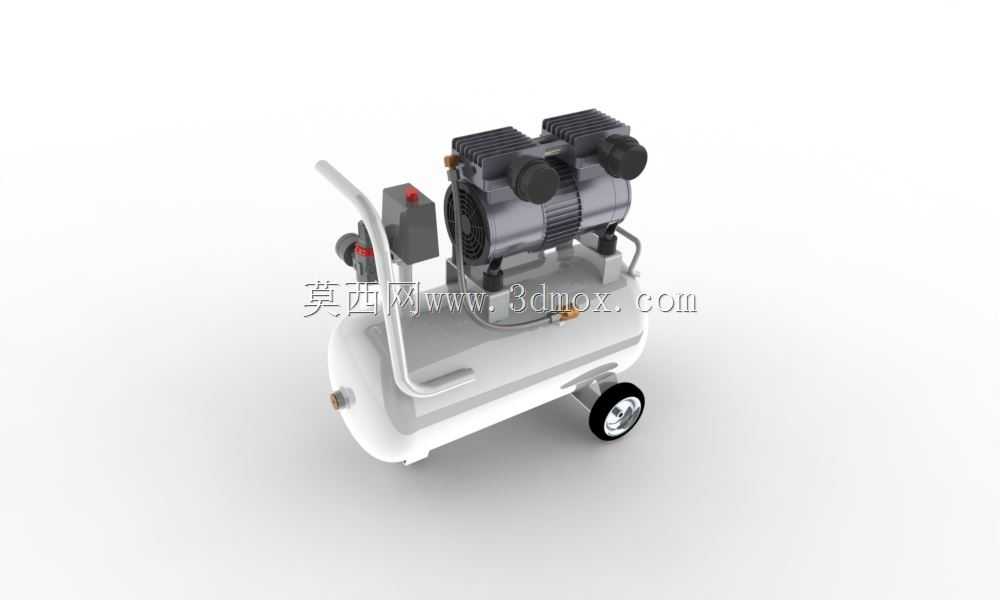

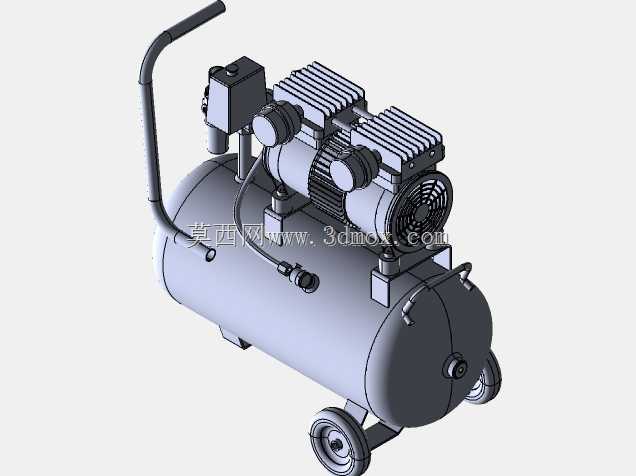

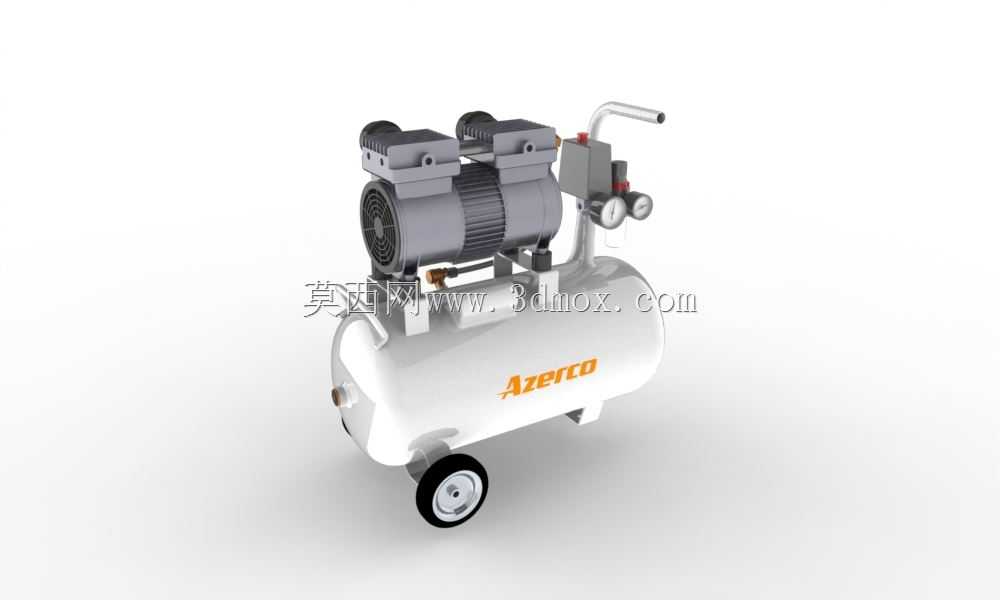

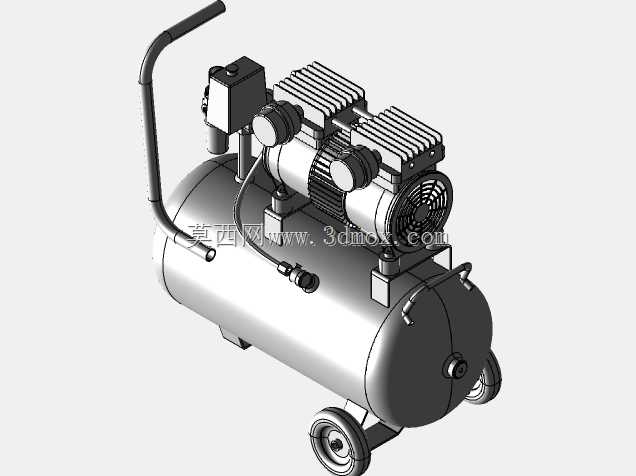

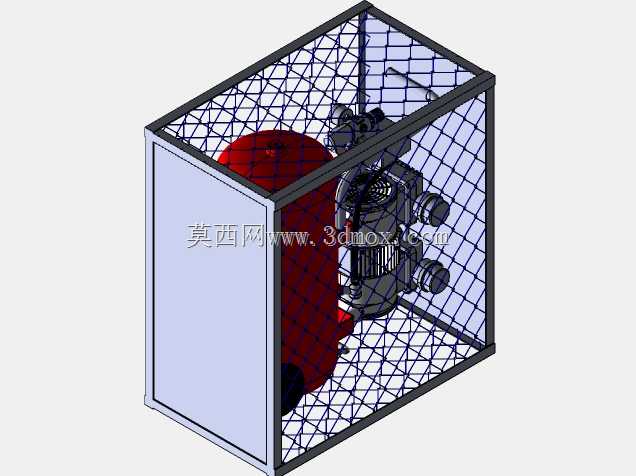

　　从功能特性来看，该设备采用双缸无油压缩结构，运行过程中不需要添加润滑油，排出的压缩空气不含油雾，能够满足对气源洁净度有要求的作业场景，比如精密气动元件吹扫、牙科诊疗设备配套、食品包装辅助供气等场景，避免油雾污染作业对象。设备配置了卧式储气罐，能够缓冲压缩空气的压力波动，输出气压更稳定，罐体上集成了压力调节旋钮、双输出压力表、安全泄压阀、排气球阀，压力表分别显示罐内实时压力与输出端调节后压力，方便作业人员根据不同工具的气压需求调整输出参数，安全泄压阀在罐内压力超过阈值时自动起跳泄压，避免超压引发安全隐患。设备底部配置了两个定向脚轮与顶部推拉扶手，单人即可轻松转移作业位置，适配多工位来回移动的作业需求。

　　设计过程中，首先需要匹配压缩单元与储气罐的容积参数，双缸压缩头的排气量要与储气罐容积形成合理匹配，避免频繁启停压缩电机，同时要保证单次充气到额定压力的时间控制在合理区间，满足连续作业的供气需求。压缩单元与储气罐之间采用减震垫连接，减少压缩头运行时的振动传递到罐体，降低运行过程的共振噪音，外壳的散热筋结构要覆盖压缩缸体的主要发热区域，保证连续运行时缸体温度控制在材料耐受范围内，避免无油结构因为高温出现活塞环过度磨损。气路布局上，压缩头排气口通过耐高温气管连接到罐体进气口，中间设置单向阀，避免停机后罐内压缩空气倒灌回压缩缸，压力调节组件集成在罐体端面上，气路走向尽量缩短弯折，减少气路压损。

　　安装边界方面，该设备整体为立式带轮结构，整机占地面积不足0.3平方米，不需要专门的混凝土基础固定，放置在平整的硬质地面即可使用，设备运行时的振动幅度小，普通地砖、水泥地面都不会出现位移。外接气源接口采用通用快插接头，适配市面上绝大多数常规气动工具的气管接头，不需要额外转换配件。设备的电气部分采用220V民用供电设计，不需要工业三相电源，普通家用插座即可供电，适配各类非工业场景的供电条件。设备的维护点极少，只需要定期排空储气罐底部的冷凝水、检查进气滤芯的堵塞情况即可，不需要定期更换润滑油，日常维护成本远低于有油空压机。

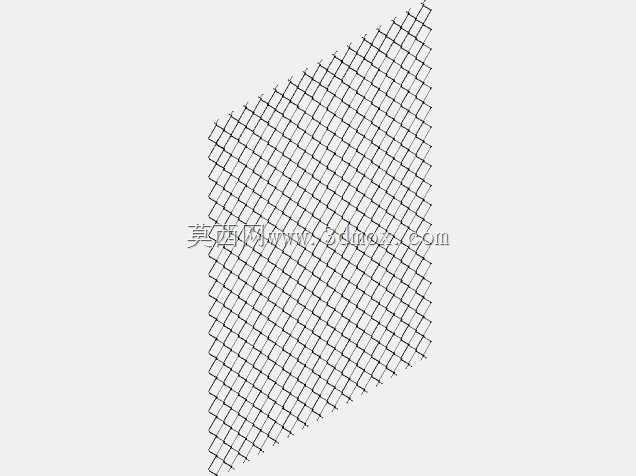

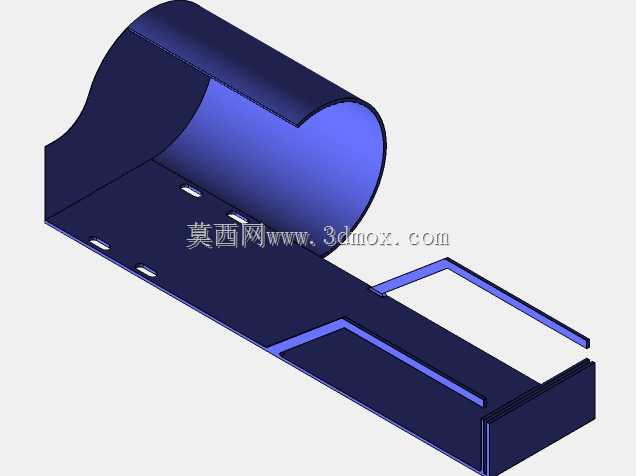

　　结构细节上，压缩缸采用铝合金压铸成型，表面做阳极氧化处理，提升耐磨性能与散热效率，活塞环采用自润滑耐磨材料，不需要润滑油辅助润滑即可保证密封性能与使用寿命。储气罐采用焊接钢结构，内壁做防锈处理，避免长期使用产生锈渣堵塞气路或者损坏外接气动工具，罐体按照压力容器规范做耐压测试，保证使用安全性。设备的外壳护罩预留了足够的通风间隙，既能够阻挡异物进入压缩单元运动部位，又能够保证冷却空气顺利流通带走运行热量。压力开关设置了合理的启停压力区间，当罐内压力达到额定上限时自动切断电机电源，当压力降到下限时自动启动电机补压，不需要人工值守操作，使用过程更加便捷。
