100kW风冷式工业冷水机组结构设计

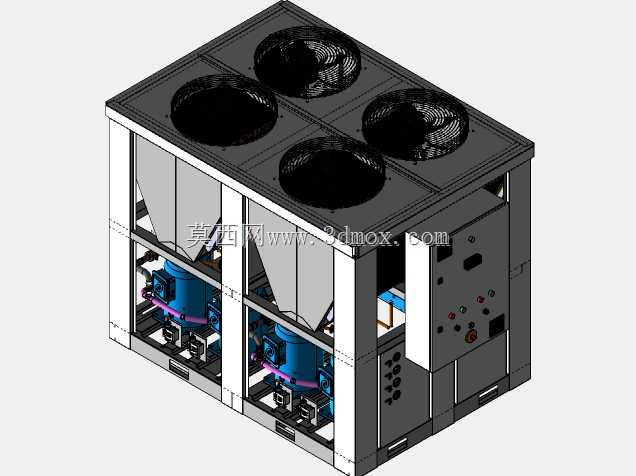

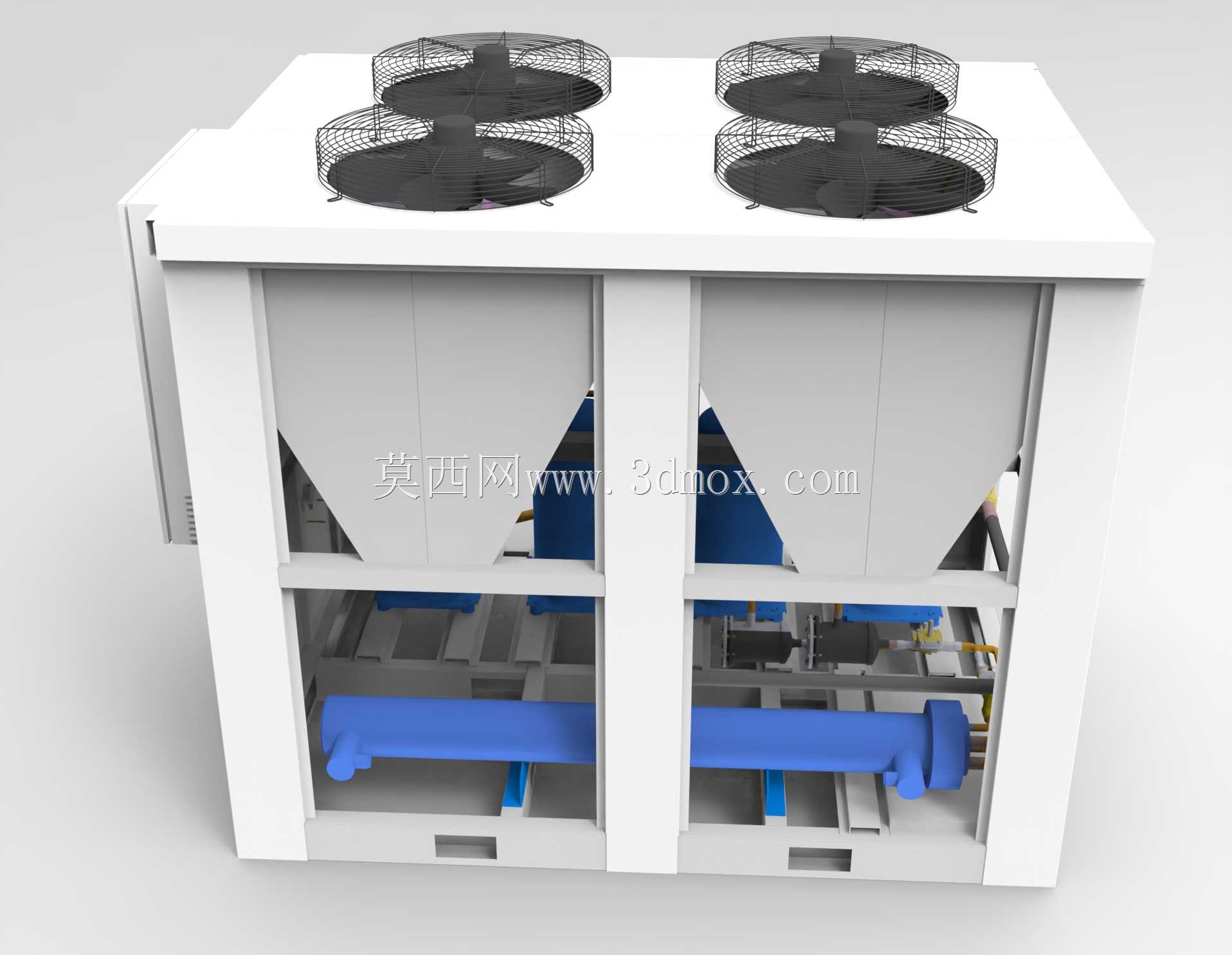

　　在注塑成型、电子元器件老化测试、化工反应釜控温、激光加工设备冷却这类对工艺水温稳定性要求严苛的生产场景中，风冷式冷水机组是无需配套冷却塔即可独立完成制冷循环的核心温控设备，这套100kW制冷量的机组结构设计，完全围绕现场安装的便捷性、运维的可达性、换热效率的最大化三个核心工程目标展开。从整机布局来看，机组采用框架式集成结构，顶部并排布置三台轴流风机，对应下方三组V型空气换热盘管，这种布局能让环境空气从机组侧方进风格栅进入，横向穿过换热翅片完成热量置换后，直接从顶部风机出风口向上排出，避免了出风回流导致的换热效率衰减问题，同时顶部出风的形式也降低了机组安装时对周边侧向空间的要求，只要机组上方预留不低于1.

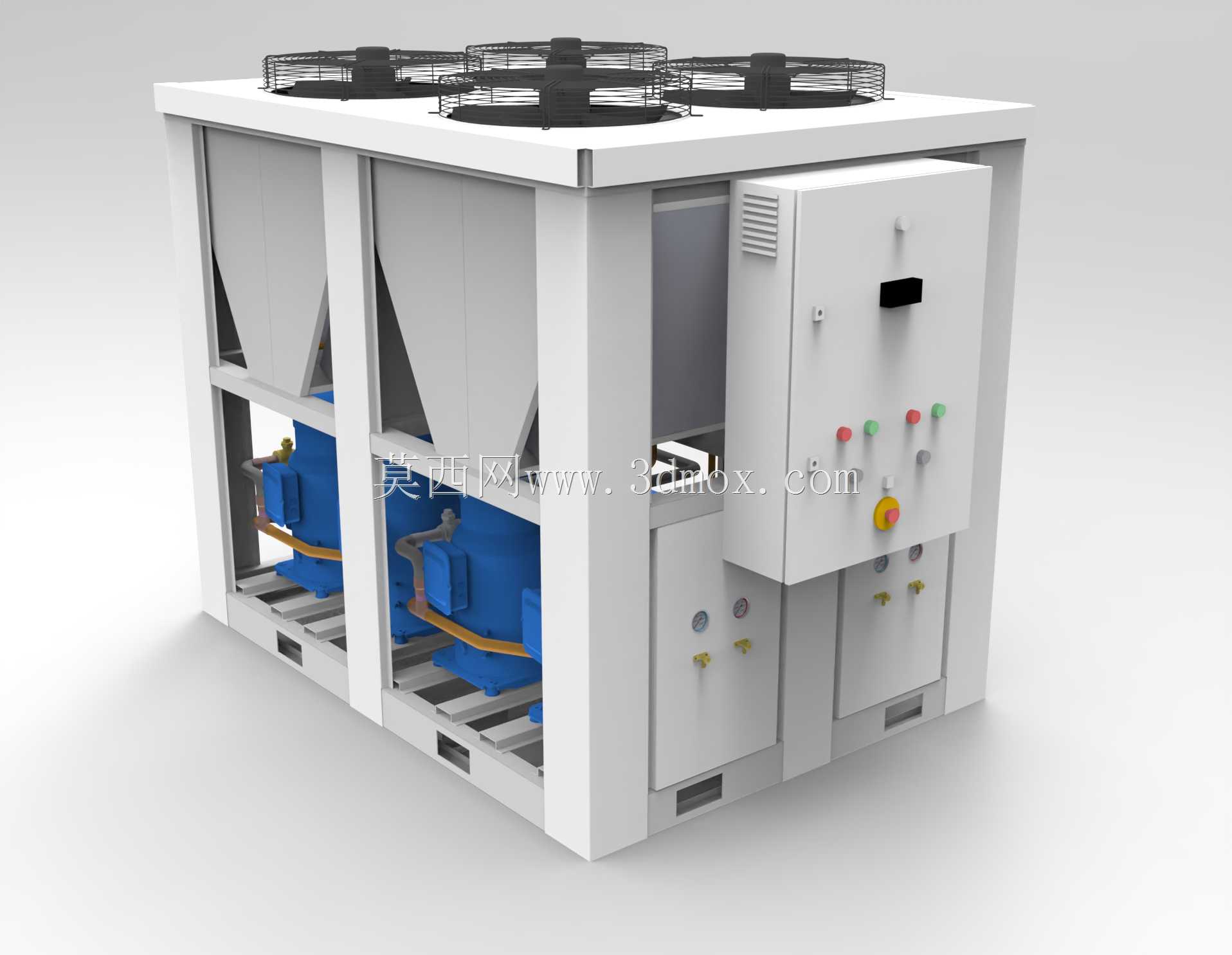

　　2米的净空高度满足排风扩散即可，侧向预留0.8米的运维通道就能满足日常检修需求。机组正面集成了独立的电控箱与操作面板，面板上排布了运行状态指示灯、故障报警灯、温度调节旋钮、急停按钮以及进出水压力显示表，所有操作元件的安装高度都设置在距离机组安装基准面1.2米到1.5米的区间内，完全符合站立操作的人机工程学要求，操作人员无需借助登高工具就能完成参数调整、状态查看与紧急停机操作。电控箱下方预留了两个独立的检修舱门，分别对应压缩机舱与水路阀组舱，打开舱门后可以直接接触到压缩机、高低压冷媒管路、水流开关、进出水法兰接口，其中水路接口全部设置在机组正面下部，距离安装基准面仅0.3米，现场安装时无需在机组侧面或背面预留管路接驳空间，

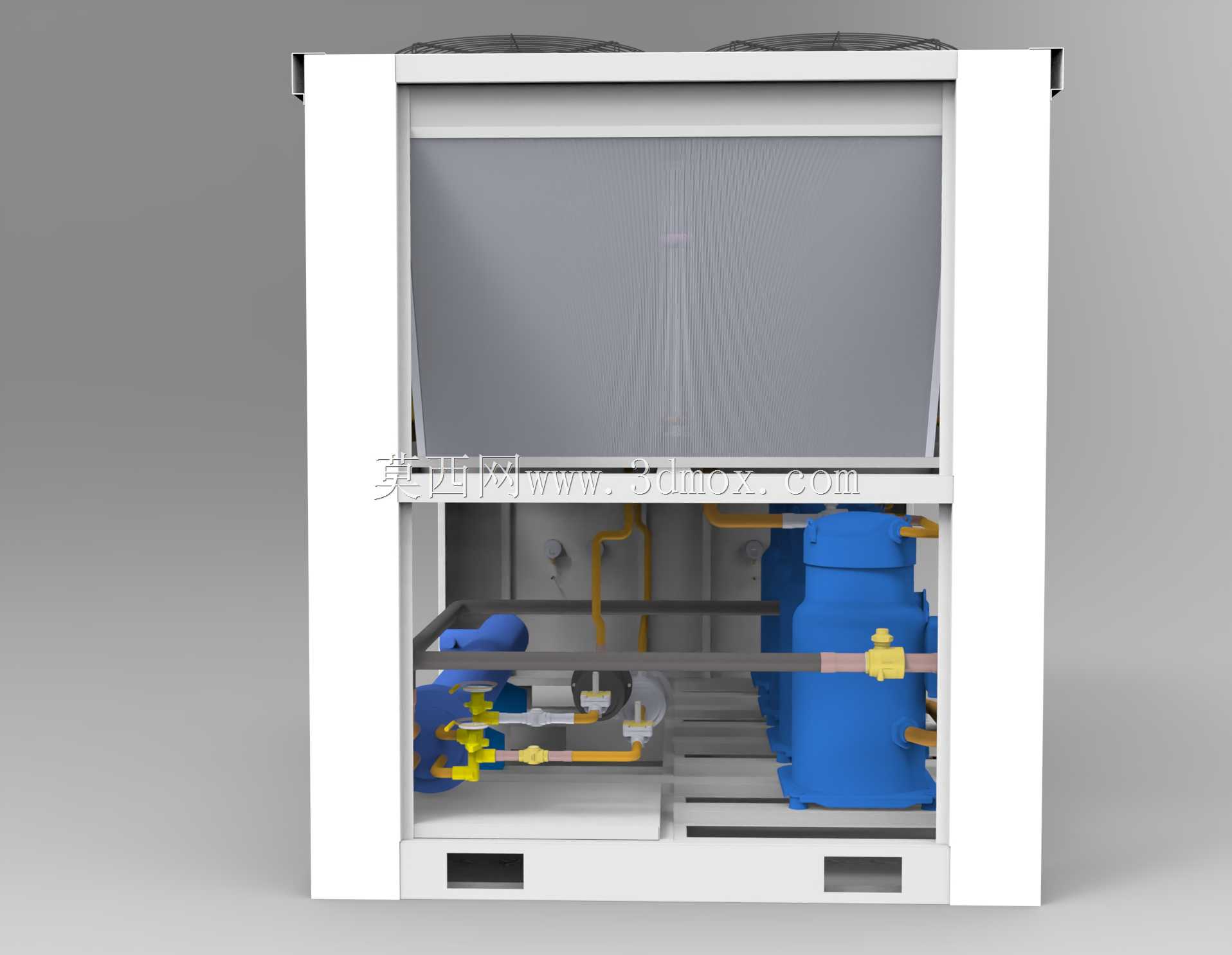

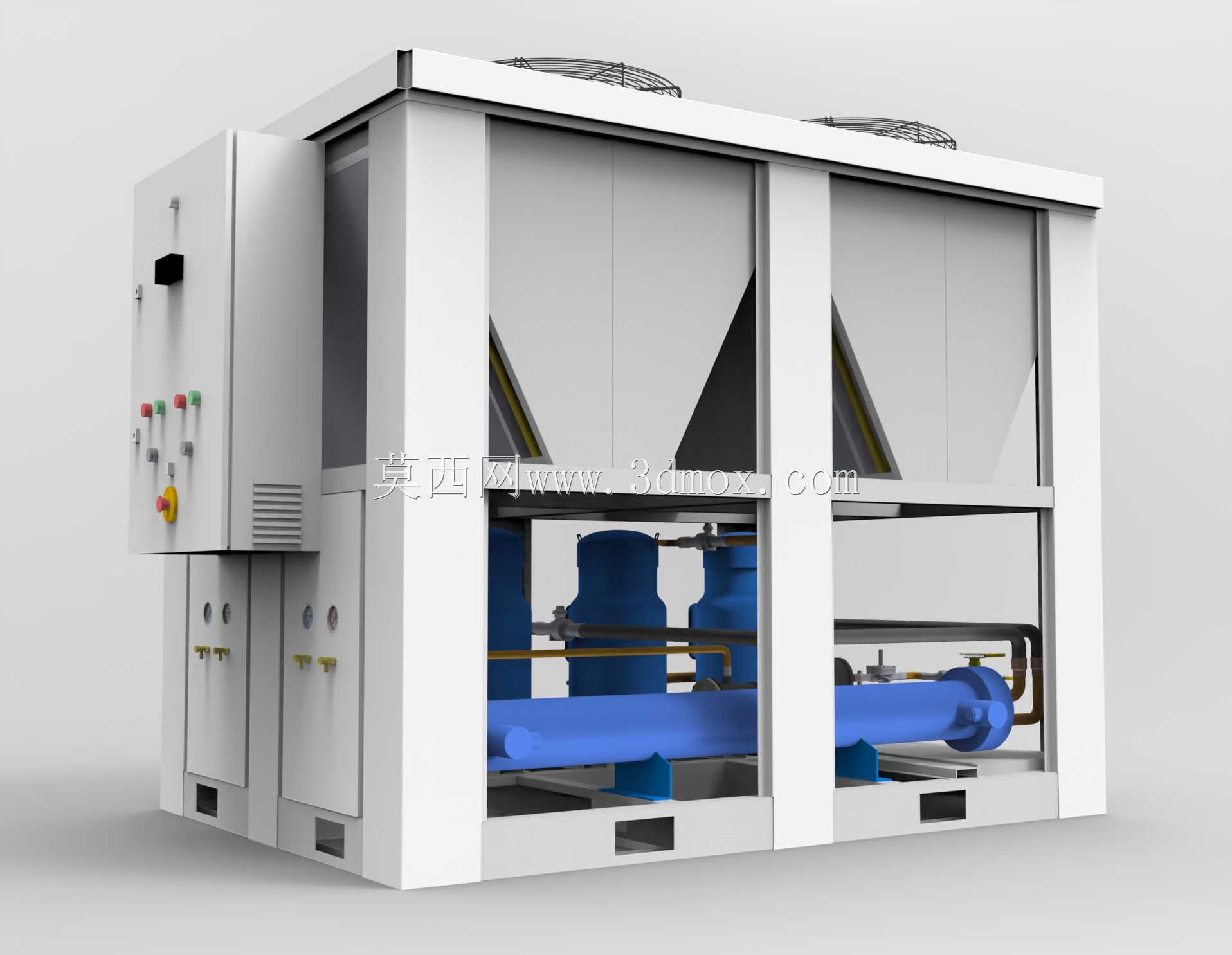

　　水管可以直接从地面管架向上对接，大幅降低了现场管路施工的难度。机组下部的压缩机舱内，两台涡旋式压缩机通过减震脚垫固定在机组底座的承重梁上，压缩机与冷媒管路之间全部采用柔性波纹管连接，能有效隔绝压缩机运行时的振动传递到框架与换热盘管上，降低整机运行的振动与噪音。底座采用加厚槽钢焊接成型，底部预留了标准叉车孔位，无论是车间内短距离移位还是装车运输，都可以直接通过叉车从四个方向叉举，不需要额外制作吊装工装，同时底座上的安装孔位按照通用工业设备的安装间距设置，可以直接固定在硬化的水泥地面上，不需要额外制作混凝土基础，只要地面平整度误差不超过5mm/m就能满足安装要求。从设计细节来看，换热盘管的翅片采用亲水铝箔材质，能在高湿度环境下减少冷凝水在翅片表面的挂留，避免水桥堵塞风路影响换热效果，风机采用外转子轴流风机，自带过载保护功能，风机与框架之间加装了橡胶减震圈，减少风机运行时的振动传递。机组的冷媒管路全部采用无缝紫铜管弯折成型，管路连接处采用银基钎焊焊接，焊接后全部经过2.5MPa的气密性保压测试，避免冷媒泄漏问题。水路系统内置了不锈钢板式换热器，换热效率比传统壳管式换热器高40%以上，同时水路系统配置了自动排气阀、排水阀、Y型水过滤器，在机组初次注水时可以自动排出管路内的空气，冬季停机时可以排空管路内的存水避免冻裂换热器，Y型过滤器可以拦截循环水中的杂质，避免杂质进入换热器造成流道堵塞。在实际选型应用中，

　　这类100kW的风冷冷水机组可以满足12台左右200吨注塑机的模具冷却需求，或者单台1000W级光纤激光切割机的光路与切割头冷却需求，也可以配套5立方的化工反应釜完成反应过程的温度控制，相比水冷式冷水机组，它不需要额外安装冷却塔、冷却水泵、冷却水管路，整体安装周期可以缩短60%以上，特别适合在水资源匮乏、或者没有集中冷却水系统的中小型生产车间使用。建模过程中对所有钣金件的折弯半径、焊接余量、安装公差都做了精准还原，电控箱的门锁铰链、风机的防护网、压缩机的接线盒这些细节结构都没有省略，结构工程师可以直接参考这个模型完成同类型机组的钣金拆图、管路排布与基础设计，也可以作为设备选型阶段的空间占位模型，提前在车间布局规划中预留准确的安装空间与检修通道，避免后期设备进场时出现空间干涉、管路对接错位的问题。
