桌面级实验室直流供电电源结构设计

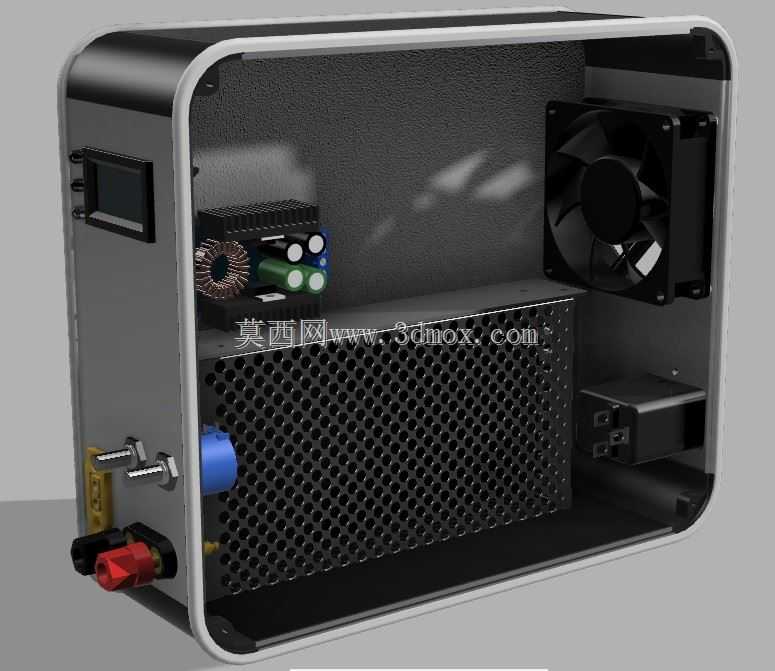

　　这款实验室电源的结构设计，核心面向个人电子制作、小型加工场景的供电需求，尤其适配桌面级3D打印、激光切割这类小型加工设备的配套供电，同时也能覆盖日常电路调试、元器件测试、小型电子项目开发的供电场景，解决普通消费级电源接口不匹配、输出稳定性不足、长时间运行散热差的痛点。从结构布局来看，整机采用圆角矩形的桌面式壳体设计，边角做圆弧过渡处理，既避免日常使用中磕碰划伤，也能适配桌面紧凑摆放的空间需求，壳体前侧预留了显示屏安装位，可实时显示输出电压、电流参数，下方排布多组接线端子，包含大电流输出的红黑接线柱、蓝色信号接口以及黄色接地端子，不同功能接口做颜色区分，接线时能快速识别，降低误接概率。内部结构采用分层分区布局，

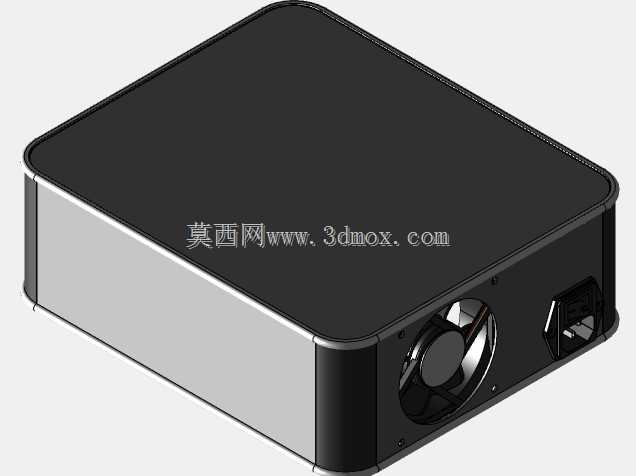

　　靠近前侧面板的区域布置调压、整流核心电路模块，电感、电容这类大尺寸元器件做独立固定位，避免设备移动过程中出现引脚脱焊、元器件移位的问题；后侧区域直接安装轴流散热风扇，风扇正对内部发热元件集中的区域，壳体对应位置做整面蜂窝状通风孔，进风面积充足，配合风扇形成直通风道，长时间满负载运行时，能快速将功率管、变压器产生的热量带出壳体，避免内部积热导致元器件寿命衰减。设计过程中充分考虑了组装与后期维护的便利性，壳体采用钣金折弯加边框包边的结构，内部元器件的固定位全部预留标准螺丝孔位，不需要额外做粘接或者焊接固定，拆装时只需要拆开侧边固定螺丝就能打开壳体，更换损坏元器件、清理风道积灰都十分方便。安装边界方面，整机尺寸适配常规桌面置物空间，

　　底部预留防滑脚垫安装位，放置在桌面时不会因为风扇运行产生的振动出现滑移，后侧预留电源输入接口、开关的安装位，走线时可以直接从设备后侧连接市电，不会占用前侧操作空间。从功能适配性来看，内部预留的安装空间可以兼容不同功率等级的调压模块，使用者可以根据自身的供电需求更换对应功率的核心板，不需要重新制作壳体，结构的通用性较强；接线端子的排布间距符合电气安全间距要求，大电流端子之间预留足够的绝缘距离，避免高电压大电流输出时出现拉弧、短路的风险。风道设计上没有做多余的导流结构，依靠直吹式风道就能满足散热需求，既降低了壳体的加工难度，也减少了风道风阻，提升散热效率，风扇采用标准80mm轴流风扇的安装尺寸，后期风扇损坏时可以直接采购标准件更换，

　　不需要定制特殊规格配件。壳体表面做哑光喷塑处理，既提升绝缘性能，也能避免日常使用中留下指纹、划痕，保持外观整洁；前侧显示屏的安装位做下沉式设计，屏幕表面与壳体面板基本齐平，不会因为磕碰导致屏幕碎裂。内部走线全部预留走线槽位，强电与弱电走线区域做物理分隔，避免强电对弱电采样信号产生干扰，保证输出电压电流的显示精度，也降低内部线路磨损短路的风险。
