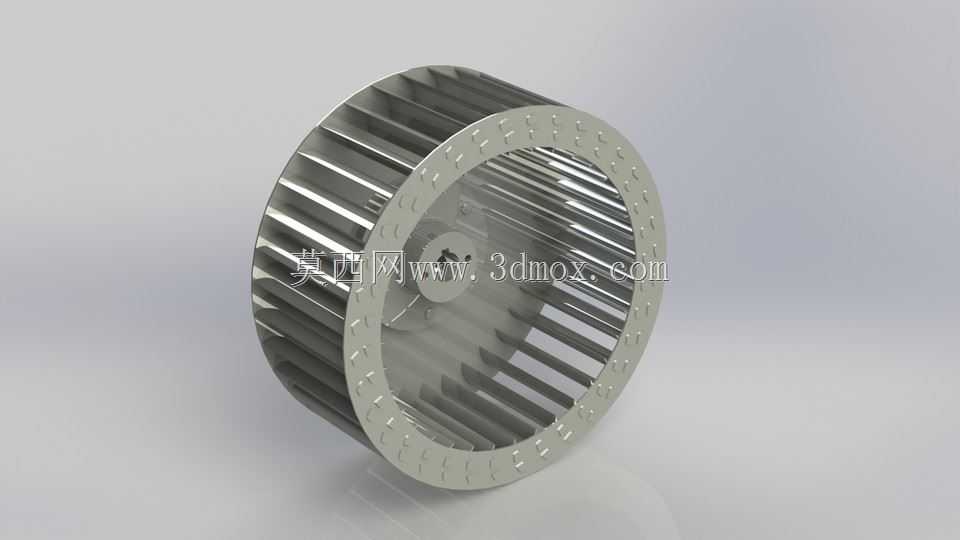

多翼式离心鼓风电机金属风轮结构

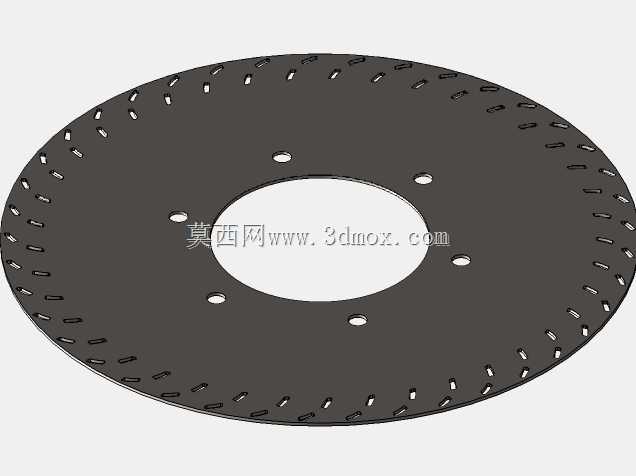

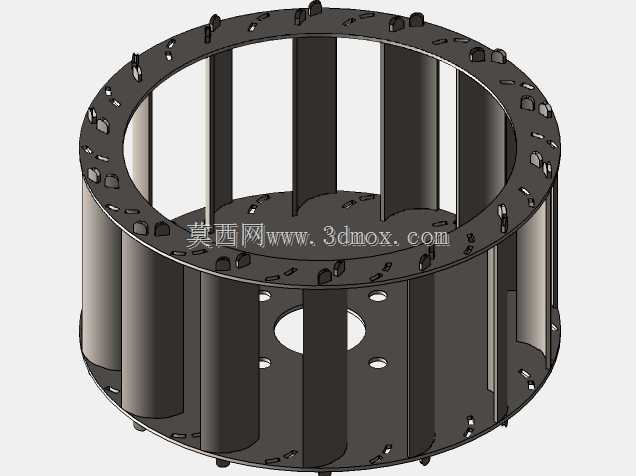

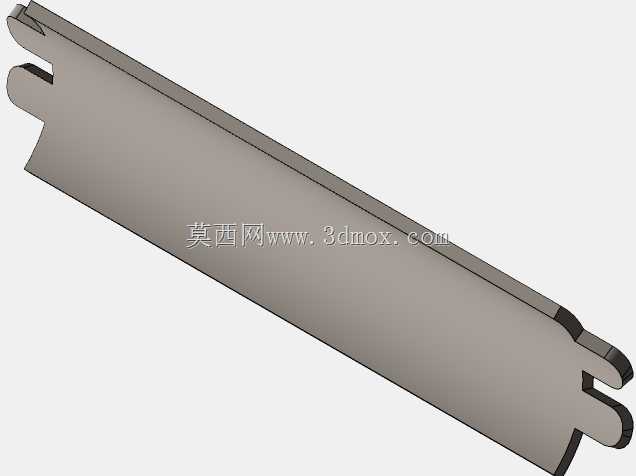

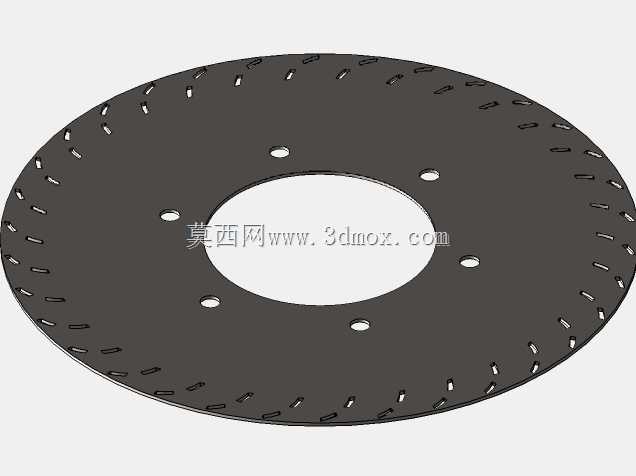

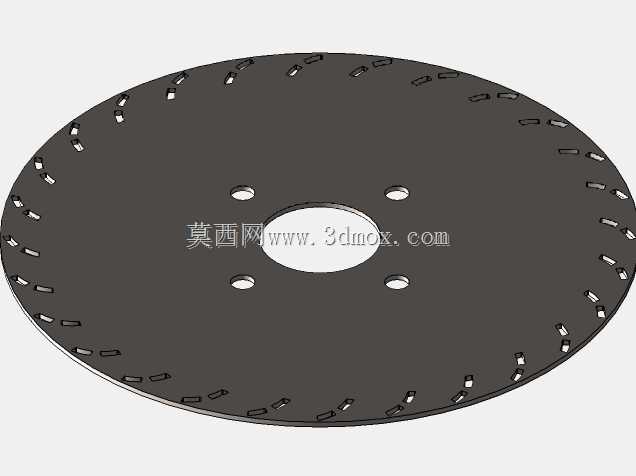

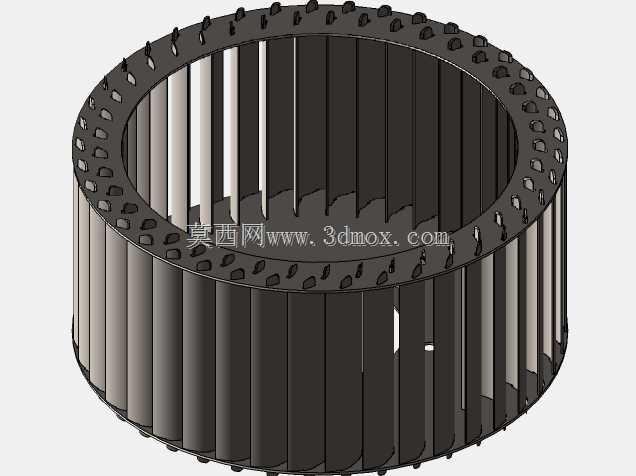

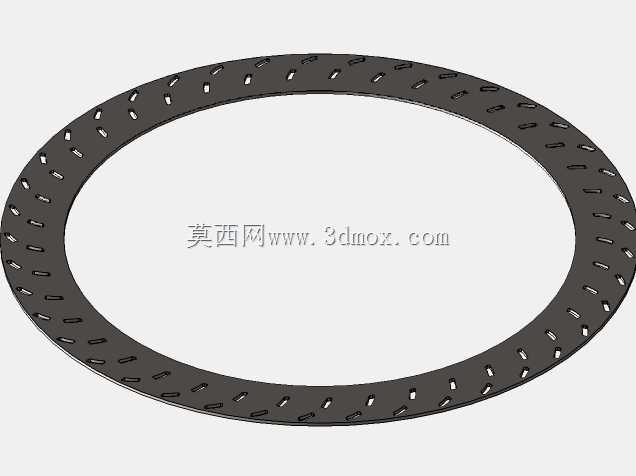

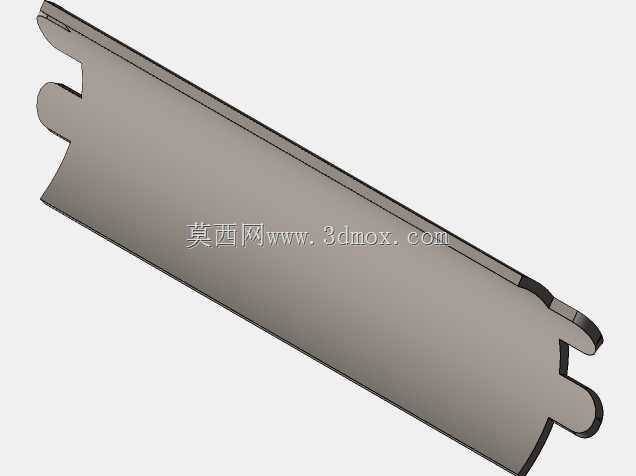

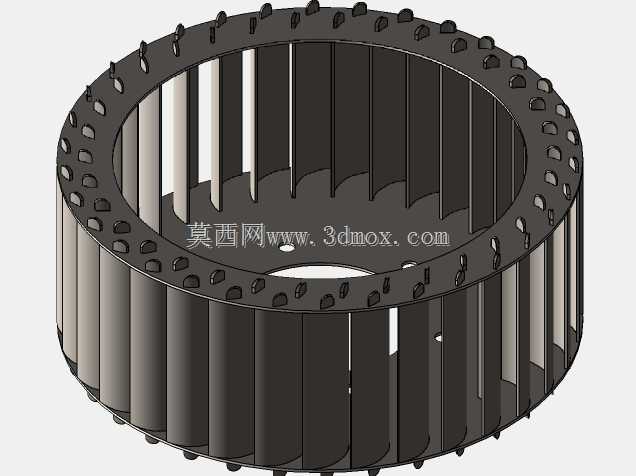

　　这类多翼式金属风轮主要配套中小型鼓风电机使用，常见于工业机柜散热、小型热风循环设备、暖通新风末端、电子设备强制风冷等场景，核心作用是通过高速旋转带动气流定向流动，完成热量传递、空气置换或者风压输送的功能。从结构设计来看，整体采用前向多翼式叶片布局，叶片为等宽圆弧薄金属片，沿轮盘周向均匀排布，相邻叶片间形成连续的气流通道，相比普通轴流扇叶，相同转速下能输出更高的静压，适合在有一定风阻的风道内工作，比如穿过散热鳍片、过滤网的通风场景，不会因为风阻提升出现风量骤降的问题。轮体一侧为带安装孔的法兰端盘，端盘上的安装孔沿圆周等距分布，孔位与对应电机端盖的定位凸台、安装螺柱完全匹配，安装时直接将端盘贴合电机前端的定位止口，

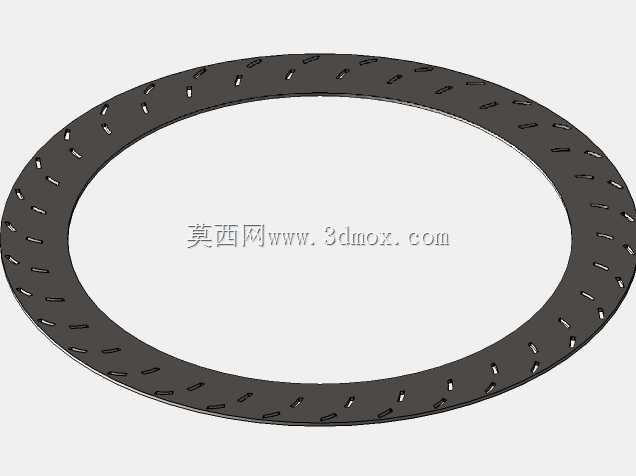

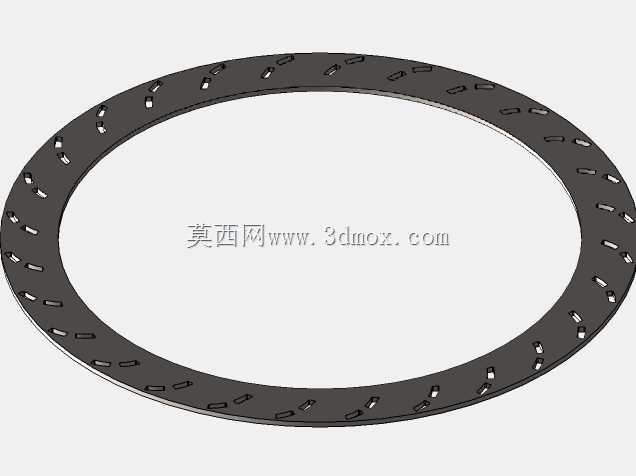

　　穿入紧固件即可完成同轴固定，不需要额外做动平衡校准，因为叶片排布在设计阶段就做了周向质量均分，端盘与叶片的连接采用整体铆接工艺，连接强度足够支撑每分钟数千转的持续运行，不会出现叶片松脱、轮体变形的问题。另一侧为敞口进风端，气流从轴向进入轮体内部后，在叶片的带动下沿径向甩出，顺着蜗壳的导流方向从出风口送出，这种进出风方向的设计能让气流在轮体内完成90度转向，适配大部分离心风机的蜗壳流道设计，不需要额外调整导流结构。设计过程中需要重点控制几个尺寸边界：首先是轮体外径，必须和配套蜗壳的内壁保留均匀的间隙，间隙过大会造成气流回流损失，降低风机效率，间隙过小则容易在高速旋转时出现擦碰，引发振动和噪音，

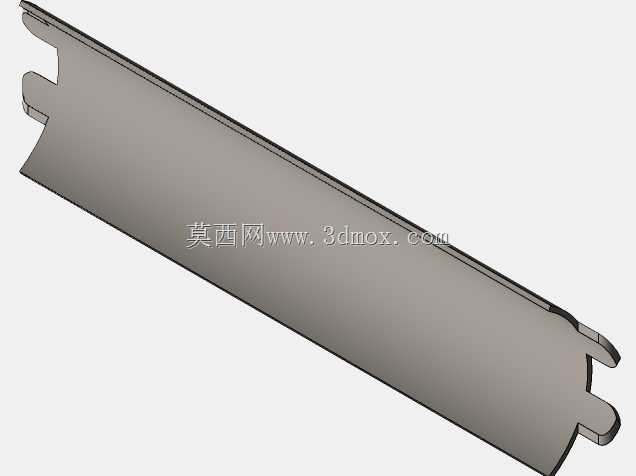

　　常规同规格风轮的间隙控制在单边2-3mm即可；其次是轮体的轴向宽度，要匹配电机轴伸的长度，确保风轮安装到位后，进风端不会和蜗壳的进风圈发生干涉，同时叶片的轴向投影要完全覆盖进风圈的通流面积，避免出现进风漏流的问题；再者是中心安装孔的公差，需要和电机轴的配合公差控制在过渡配合区间，既不能过紧造成装配困难，也不能过松出现运行时的偏心晃动，中心孔旁的定位卡槽要和电机轴上的定位销完全契合，传递扭矩的同时避免相对滑动。叶片的弧度设计也经过流道仿真验证，圆弧曲率兼顾了气流导入的顺畅度和做功效率，叶片边缘做了小角度折边处理，一方面提升叶片自身的结构刚度，减少高速旋转时的叶片振颤，另一方面可以切割进入流道的大颗粒杂质，

　　避免杂质卡入叶片间隙造成动平衡失效。在热风循环的应用场景里，比如小型工业烘箱、焊台排烟装置、设备控制柜散热风道中，这种金属风轮相比塑料风轮有更好的耐温性能，长期在80-120摄氏度的工作环境下不会出现形变、老化的问题，使用寿命更长；在需要持续运行的通风场景中，全金属的结构也能更好的耐受气流中携带的少量粉尘、金属碎屑，不会出现叶片被打穿的情况。实际选型匹配时，除了安装尺寸的匹配，还要结合目标风量风压需求选择对应叶片数量和直径的规格，叶片数量越多，相同转速下的出风越均匀，运行噪音越低，但对应的风阻也会略有提升，需要匹配对应功率的电机输出扭矩，避免出现电机过载堵转的问题。
